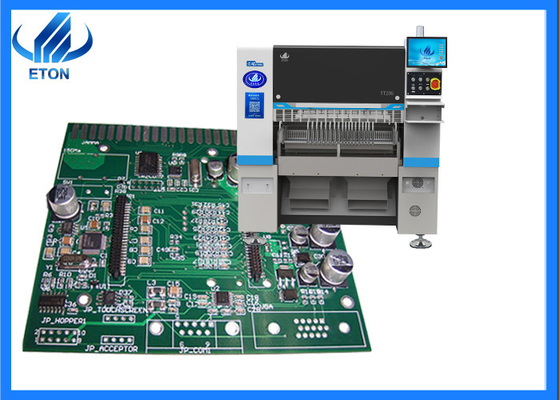

उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | SMT पिक एंड प्लेस मशीन, SMT चिप माउंटर, SMT नोजल | विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
|---|---|---|---|
| सिर: | 20 पीसी | फीडर स्टेशन: | 104पीसी |
| बढ़ते गति: | 98000CPH | माउंटिंग ऊंचाई: | <16 मिमी |
| कुल वजन: | 1850 किग्रा | लागू घटक: | 0402,0805,0603,1206, एसओपी |
| आवेदन: | एसएमडी उत्पादन लाइन,एसएमटी माउंटिंग शूटर मशीन,एसएमटी उत्पादन लाइन,एसएमटी मशीन के लिए | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | सबसे तेज़ एसएमटी एलईडी लाइट उत्पादन लाइन,सबसे तेज़ एसएमटी पिक एंड प्लेस उपकरण,एलईडी लाइट पिक एंड प्लेस उपकरण |
||
● डबल गंट्री, 20 स्प्लिन्स।
● अधिकतम पीसीबी बोर्डः 500*300 मिमी, न्यूनतम 50*50 मिमी।
● वैकल्पिक आईसी ट्रे, एएनसी, लचीला उत्पादन
● मॉड्यूलर प्लेसमेंट से लचीली वायरिंग संभव है
सिर और विभिन्न उत्पादन मोड।
1एक्स, वाई और जेड अक्ष सभी स्व विकसित उच्च अंत चुंबकीय रैखिक मोटर को अपनाते हैं
2. लचीली पीसीबी हैंडलिंग क्षमताएं, बहु-स्टेशन, बहु-सामग्री माउंटिंग
3.Y अक्ष दोहरी ड्राइव गैन्ट्री संरचना को अपनाता है
4. स्वचालित प्रतिस्थापन नोजल समारोह का समर्थन (विकल्प)
5. लागू करने के लिए 0201 ~ 35 * 35 मिमी टेप रील पैकेज और आईसी ट्रे फीडर
तकनीकी पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| घटकों की गति | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
आवेदन
हमारी सेवाएँ
1) एलईडी एसएमटी मशीन के पेशेवर बिक्री प्रबंधक, आप के लिए पेशेवर सुझाव और सेवा प्रदान करते हैं!
2) 24 घंटे ऑनलाइन सेवा और तकनीकी सहायता, अपने सवालों को जल्दी हल!
3) ध्वनि कंपनी संगठन और कार्य प्रणाली, आपको तेजी से वितरण की गारंटी!
4) डिजाइन और आप के लिए अपने बजट के आधार पर पूरे एसएमटी प्रसंस्करण लाइनों प्रदान, सबसे अच्छी कीमतों के साथ कार्यशाला क्षेत्र को कवर!
रखरखाव अवधिः 1 वर्ष. ((पूरी मशीन, किसी भी भागों की मरम्मत या प्रतिस्थापित करने की आवश्यकता होगी निः शुल्क होगा)
सॉफ्टवेयर का उन्नयन निःशुल्क होगा
ग्राहक से नियमित रूप से मिलें और जानकारी प्राप्त करें।
