उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | मशीन उठाओ और रखो | इष्टतम गति: | 98000CPH |
|---|---|---|---|
| कुल वजन: | 2200 किग्रा | कैमरे की संख्या: | 2 पीसी （हेड फ्लाइट विजन कैमरा）, 4 पीसी मार्क कैमरा |
| घटक: | 0201~15*15 मिमी पैकेजिंग सामग्री | फीडर स्टेशनों की संख्या: | डबल साइड: 104 पीसी (सिंगल साइड: 52pcs) |
| स्पिंडल की संख्या: | डबल साइड: 20 पीसी (सिंगल साइड: 10pcs) | शक्ति: | 220एसी 50 हर्ट्ज |
| बिजली की खपत: | 1.5 किलोवाट | हवा की खपत: | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| प्रमुखता देना: | 1612 एलईडी स्ट्रिप निर्माण उपकरण,0201 एलईडी स्ट्रिप निर्माण उपकरण,रोल-टू-रोल एलईडी लाइट बनाने की मशीन |
||

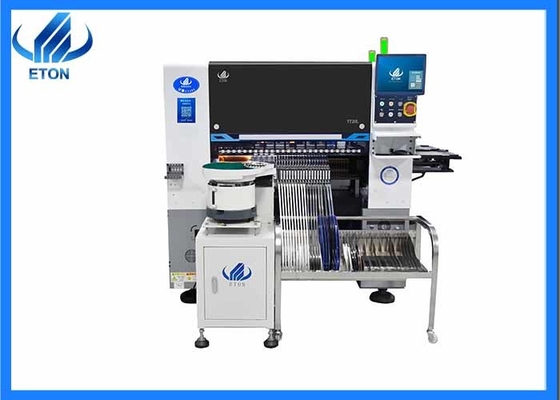

स्वचालित पिक एंड प्लेस मशीन एसएमडी माउंटिंग मशीन
उच्च अंत रोल करने के लिए रोल उच्च गति पिक और जगह मशीन, उद्योग सम्मेलनों को तोड़ने, बहुत बढ़ रही है माउंटिंग गति, सटीकता और स्थिरता.
अधिकतम गति:
98000CPH
रूपरेखा आयाम
| लम्बाई | 2240 मिमी |
| चौड़ाई | 2070 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2200 किलो |
आवेदन
पूर्ण स्वचालित एसएमटी लाइन समाधान
विशेषता① अंतर्राष्ट्रीय पेटेंट: प्लेसमेंट हेड
एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक द्वारा नियंत्रित कर रहे हैं
मोटर, जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
विशेषता② लचीला उत्पादएन
दृष्टि प्रणाली
एकीकृत उच्च गति और सटीक उड़ान पहचान कैमरा पहचान की सटीकता में सुधार करता है, एक बार फिर से प्लेसमेंट दक्षता में सुधार करने के लिए एक्स और वाई अक्ष आंदोलन के दौरान पहचानता है
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट मॉड्यूल में स्वतंत्र डिटेक्शन फंक्शन होता है, जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च-गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
2.तकनीकी पैरामीटर
| मॉडल | YT20L |
| आयाम | 2240mm*2070mm*1650mm |
| कुल वजन | 2200 किलो |
| पीसीबी लंबाई चौड़ाई | 250±10mm*कोई भी लंबाई (विकल्प) |
| पीसीबी मोटाई | 0.1-0.5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, वैक्यूम अनुशोषण |
| स्थिर रेल | 2 रेल, 2 गैन्ट्री |
| प्रणाली | विंडोज10 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| ऑफलाइन प्रोग्रामिंग | उपलब्ध |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| कैमरा का संख्या | 2 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 4 पीसीएस मार्क कैमरा | |
| दोहराएँ सटीकता | CHIP±0.03mm IC±0.025mm Cpk ₹1.33 (3σ) |
| माउंटिंग ऊंचाई | मानकः ¥16 मिमी विशेष सेटिंगः ¥10 मिमी |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~15*15 मिमी पैकेजिंग सामग्री |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | डबल साइडः 104 पीसीएस (एकल साइडः 52 पीसीएस) |
| नहीं, धुरी से | डबल साइडः 20 पीसीएस (एकल साइडः 10 पीसीएस) |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C 45%~70% आरएच |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| वायु खपत | 0.4-0.6mpa (4-6kgf/cm2) 150L/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | विद्युत फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
