उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | SMT पिक एंड प्लेस मशीन, SMT चिप माउंटर, SMT नोजल | विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
|---|---|---|---|
| वारंटी: | 1 वर्ष | आयाम: | 1490*2190*1650 मिमी |
| बढ़ते गति: | 48000CPH | माउंटिंग ऊंचाई: | <16 मिमी |
| कुल वजन: | 1850 किग्रा | स्थिति: | 100% मूल, एकदम नया |
| लागू घटक: | 0402,0805,0603,1206, एसओपी | आवेदन: | एसएमडी उत्पादन लाइन,एसएमटी माउंटिंग शूटर मशीन,एसएमटी उत्पादन लाइन,एसएमटी मशीन के लिए |
| प्रमुखता देना: | स्वचालित एसएमटी मशीन चिप माउंटर,एसएमटी लाइन पिक एंड प्लेस मशीन,उच्च गति स्वचालित एसएमटी मशीन |
||

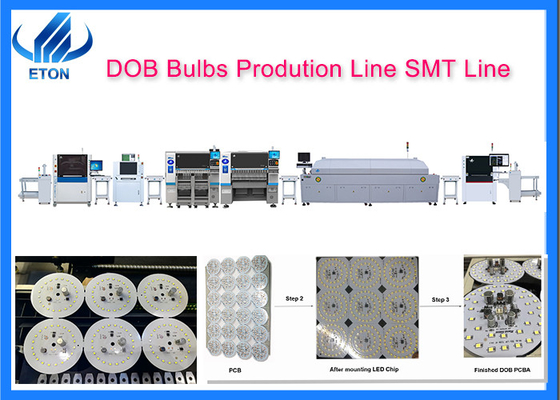

एसएमटी लाइन मशीन विवरण
एसएमटी लाइन प्रक्रियाः
स्ट्रेकिंग लोडर
| मॉडल | ET-46BLD |
| आयाम | L600*W650*H1200 मिमी |
| बोर्ड का आकार | 50*50-530*460 मिमी |
| बोर्ड लोडिंग | लगभग 10 सेकंड |
| प्रक्रिया ऊंचाई | 900 ± 20 मिमी |
| प्रवाह की दिशा | L→R या R→L |
| बोर्ड की मोटाई | न्यूनतम 0.6 मिमी |
| कदम की दूरी | 20 मिमी या अनुकूलित |
| बोर्ड की क्षमता | अनुकूलित |
| वजन | 400 पीसी |
| बिजली की आवश्यकता | 200 किलो |
| हवा की आवश्यकता | 0.4-0.6 एमपीए; अधिकतम 30 एल/मिनट |
स्वचालित स्टेंसिल प्रिंटर
| मॉडल | ET-5235 |
|
पीसीबी का आकार |
MAX:520*350mm MIN:50*50mm |
|
पीसीबी ट्रांसफर ओवरहेड ऊंचाई |
10 मिमी |
|
नियंत्रण विधि |
पीसी नियंत्रण |
|
स्क्वीजी गति |
6-300 मिमी/सेक |
|
पावर इनपुट |
AC:220±10%, 50/60HZ 1Φ 3KW |
कन्वेयर
| मॉडल | ईटी-सी600 |
| स्टील फ्रेम संरचना, रेल की लंबाई | L=600 मिमी |
| चौड़ाई समायोजन सीमा | 50~350 मिमी |
| पीसीबी का आकार | 500*350 मिमी |
| ट्रांसमिशन ऊंचाई | 920±20 |
| प्रसारण | 5 एमएम फ्लैट बेल्ट कन्वेयर |
| गति | 0.5 से 9 मीटर/मिनट तक समायोज्य |
| मोटर | 25 वाट स्टेपर मोटर का एक सेट |
| नियंत्रण | औद्योगिक नियंत्रण कक्ष |
| ट्रांसमिशन दिशा | एकल (बाएं → दाएं) |
| एक नियंत्रण खंड, दो सेंसर | |
पिक एंड प्लेस मशीन
| मॉडल | KT10S |
| आयाम | |
| लम्बाई | 1490 मिमी |
| चौड़ाई | 2020 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2080 किलो |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतमः500*450 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 1PCS मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी |
| माउंटिंग गति | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | एलईडी, कैपेसिटर, प्रतिरोधक, आकार के घटक आदि |
| घटकों की गति | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 52 पीसीएस (104 पीसीएस अनुकूलित, आईसी ट्रे / नोजल परिवर्तन विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
8 ज़ोन रिफ्लो ओवन
| पद | ET-UL390 लोडर मशीन |
| आयाम | L2200*W920*H1200 मिमी |
| फ्रेम | विशेष एल्यूमीनियम प्रोफाइल गाइड रेल और विशेष हजार पक्षी प्रकार प्लास्टिक श्रृंखला |
| लिफ्ट | 120W ताइवान ब्रेक मोटर ड्राइव करने के लिए ऊपर और नीचे कदम पत्रिका बनाने के लिए गेंद पेंच का उपयोग करता है |
| संरचना | वायवीय क्लैंप संरचना |
| 0.9M लंबा पुश प्लेट कन्वेयर | 1 सेट |
| पीसीबी का अधिकतम आकार | L530*W390 |
| टर्नओवर बॉक्स विनिर्देश | (L) 535* ((W) 460* ((H) 565 मिमी |
| दिशा | बाएं से दाएं / दाएं से बाएं |
| लिफ्ट प्लेटफार्म पिच का चयन | 10,20,30,40 |
| नियंत्रक | मित्सुबिशी पीएलसी प्रोग्राम करने योग्य नियंत्रक |
| बंद करने का कार्य | स्वचालित |
| संचालन नियंत्रण कक्ष | प्रदर्शन नियंत्रण सही रंग टच स्क्रीन |
| विद्युत आपूर्ति | 220 वी 50 हर्ट्ज |
| गैस स्रोत | 0.4-0.6MPa |
| पूर्ण भार भंडारण बोर्ड का संख्या | 50 पीसी |
| विद्युत नियंत्रण बॉक्स | 1 सेट |
स्वचालित अनलोडिंग
| पद | ET-UL390 लोडर मशीन |
| आयाम | L2200*W920*H1200 मिमी |
| फ्रेम | विशेष एल्यूमीनियम प्रोफाइल गाइड रेल और विशेष हजार पक्षी प्रकार प्लास्टिक श्रृंखला |
| लिफ्ट | 120W ताइवान ब्रेक मोटर ड्राइव करने के लिए ऊपर और नीचे कदम पत्रिका बनाने के लिए गेंद पेंच का उपयोग करता है |
| संरचना | वायवीय क्लैंप संरचना |
| 0.9M लंबा पुश प्लेट कन्वेयर | 1 सेट |
| पीसीबी का अधिकतम आकार | L530*W390 |
| टर्नओवर बॉक्स विनिर्देश | (L) 535* ((W) 460* ((H) 565 मिमी |
| दिशा | बाएं से दाएं / दाएं से बाएं |
| लिफ्ट प्लेटफार्म पिच का चयन | 10,20,30,40 |
| नियंत्रक | मित्सुबिशी पीएलसी प्रोग्राम करने योग्य नियंत्रक |
| बंद करने का कार्य | स्वचालित |
| संचालन नियंत्रण कक्ष | प्रदर्शन नियंत्रण सही रंग टच स्क्रीन |
| विद्युत आपूर्ति | 220 वी 50 हर्ट्ज |
| गैस स्रोत | 0.4-0.6MPa |
| पूर्ण भार भंडारण बोर्ड का संख्या | 50 पीसी |
| विद्युत नियंत्रण बॉक्स | 1 सेट |
