उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | SMT पिक एंड प्लेस मशीन, SMT चिप माउंटर, SMT नोजल | विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
|---|---|---|---|
| वारंटी: | 1 वर्ष | आयाम: | 1490*2190*1650 मिमी |
| बढ़ते गति: | 48000CPH | माउंटिंग ऊंचाई: | <16 मिमी |
| कुल वजन: | 1850 किग्रा | स्थिति: | 100% मूल, एकदम नया |
| लागू घटक: | 0402,0805,0603,1206, एसओपी | आवेदन: | एसएमडी उत्पादन लाइन,एसएमटी माउंटिंग शूटर मशीन,एसएमटी उत्पादन लाइन,एसएमटी मशीन के लिए |

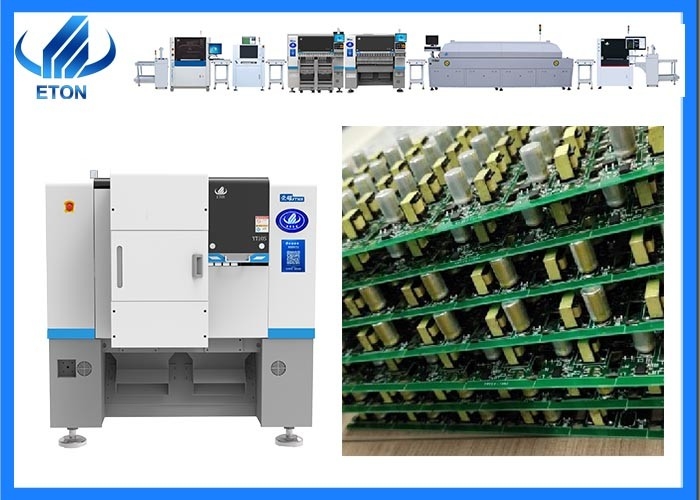

YT10S श्रीमती पिक एंड प्लेस मशीन:
10 प्रमुख, 52 फीडर स्टेशन।
0402~35*35 मिमी घटकों पर लागू करें, विकल्प के लिए फिक्स्ड कैमरा की आवश्यकता है
पीसीबी का आकार: 500 * 450 मिमी, 50 * 50 मिमी
अनुप्रयोग: पावर ड्राइवर, घरेलू इलेक्ट्रिक बोर्ड, एलईडी लाइट, डाउनलाइट, स्ट्रीटलाइट, पैनल लाइट, 3 सी उत्पाद, आदि
नए कार्य और प्रदर्शन:
1. एकीकृत प्लेसमेंट प्रमुख
Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित होते हैं, जो गति, सटीकता और स्थिरता में काफी सुधार करता है
2. प्रेसिजन कॉर्नर सिस्टम
मॉड्यूलर कॉर्नर सिस्टम उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को स्वतंत्र रूप से नियंत्रित करता है। प्रति सिर 10 सक्शन नोजल, 16 मिमी की केंद्र दूरी के साथ।
3.हेड फ्लाइट विजन रिकग्निशन कैमरा
हेड फ्लाइट रिकग्निशन + फिक्स्ड फ्लाइट रिकग्निशन कैमरा (विकल्प), उच्च गति और उच्च परिशुद्धता पहचान। घटक 0201 से 35 * 35 मिमी, ऊंचाई 16 मिमी, अन्य ऊंचाई को अनुकूलित कर सकता है
का तकनीकी पैरामीटरश्रीमती चिप माउंटर
| नमूना | YT10S |
| आयाम | |
| लंबाई | 1480 मिमी |
| चौड़ाई | 2020मिमी |
| ऊंचाई | 1650 मिमी |
| कुल वजन | 2380 किग्रा |
| पीसीबी | |
| पीसीबी की लंबाई चौड़ाई | अधिकतम:500*450मिमी(1200*450 विकल्प) न्यूनतम:50*50मिमी |
| पीसीबी मोटाई | 0.5-5मिमी |
| पीसीबी क्लैम्पिंग | सिलेंडर क्लैम्पिंग, ट्रैक की चौड़ाई समायोज्य |
| माउंटिंग मोड | समूह चुनना और अलग रखना, अलग चुनना और अलग रखना |
| ओएस | |
| प्रणाली | विंडोज7 |
| सॉफ़्टवेयर | अनुसंधान एवं विकास स्वतंत्र रूप से |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरे की संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ते परिशुद्धता | चिप±0.03मिमी क्यूएफपी±0.025मिमी सीपीके ≧1.0 (3σ) |
| बढ़ती हुई ऊँचाई | ≦16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग स्पीड | 48000 सीपीएच (सर्वोत्तम स्थिति में) |
| अवयव | 0201~15MM पैकेजिंग सामग्री और IC सामग्री (0201~35*35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य घटक आकार को अनुकूलित किया जा सकता है |
| अवयव गति | 0.2 मिमी |
| फीडर स्टेशन की संख्या | 52 पीसीएस (104 पीसीएस विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5 किलोवाट |
| परिचालन लागत वातावरण | 23℃±3℃ |
| संचरण गति | >1000मिमी/सेकंड |
| ट्रांसमिशन दिशा | एकल(बाएँ→ दाएँ या दाएँ→ बाएँ) |
| ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस का उपभोग | 0.4-0.6mpa (4-6kgf/cm2)600N/मिनट |
| विद्युत नियंत्रण | ETON द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ETON द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| खिलाने का तरीका | डबल मोटर के साथ इंटेलिजेंट फीडर |
| उत्पादन प्रबंधन एमईएस सिस्टम इंटरफ़ेस | स्वनिर्धारित |
श्रीमती चिप माउंटरआवेदन :एसएमटी लाइन
अर्ध-स्वचालित स्टेंसिल प्रिंटर: सोल्डर पेस्ट प्रिंटिंग
| नमूना | ईटी-एस600 |
| DIMENSIONS | 1400*800*1680 मिमी |
| प्लेटफार्म का आकार | 300×600मिमी |
| पीसीबी का आकार | 250×550मिमी |
| टेम्पलेट का आकार | 550×830मिमी |
| मुद्रण गति | 0-8000मिमी/मिनट |
| पीसीबी की मोटाई | 0-50मिमी |
| पीसीबी फाइन ट्यूनिंग रेंज | फ्रंट/साइड±10मिमी |
| बिजली की आपूर्ति | 1PAC 220V 50/60HZ |
| प्लेटफार्म की ऊंचाई | 850±20मिमी |
| पुनरावृत्ति परिशुद्धता | ±0.01मिमी |
| पोजिशनिंग मोड | बाहर/संदर्भ छेद |
| वज़न | लगभग 200 किग्रा |
एकल-रेल कन्वेयर:
सोल्डर पेस्ट को पीसीबी पर प्रिंट करने के लिए स्टेंसिल प्रिंटर चलाएं
| नमूना | ईटी-C500 |
| स्टील फ्रेम संरचना, रेल की लंबाई | एल=500 |
| चौड़ाई समायोजन सीमा | 50～350 मिमी |
| पीसीबी का आकार | 500*350 मिमी |
| ट्रांसमिशन ऊंचाई | 920±20 |
| हस्तांतरण | 5एमएम फ्लैट बेल्ट कन्वेयर |
| रफ़्तार | 0.5 से 9 मीटर/मिनट तक समायोज्य |
| मोटर | 25 वॉट स्टेपर मोटर का एक सेट |
| नियंत्रण | औद्योगिक नियंत्रण कक्ष |
| ट्रांसमिशन दिशा | एकल (बाएँ → दाएँ) |
| नियंत्रण का एक खंड, दो सेंसर | |
पिक एंड प्लेस मशीन: माउंटिंग पार्ट
पीसीबी बोर्ड जिसे सोल्डर पेस्ट से ब्रश किया गया है, उसे स्वचालित माउंटिंग के लिए पिक एंड प्लेस मशीन पर भेजा जाएगा, और पिक एंड प्लेस मशीन स्वचालित रूप से घटकों को उठाएगी और पीसीबी पर रखेगी।
8 जोन रीफ्लो ओवन: रीफ्लो सोल्डरिंग
घटकों के साथ लगाए गए पीसीबी बोर्ड को रिफ्लो ओवन में भेजा जाता है, रिफ्लो ओवन पीसीबी पर सोल्डर पेस्ट के साथ घटकों को गर्म और वेल्डिंग करेगा।
| उत्पाद मॉडल | ईटी-R8 | |
| तापन प्रणाली | नहीं। तापन क्षेत्र का | ऊपरी 8 गर्म हवा का ताप, निचला 8 गर्म हवा का ताप |
| ताप क्षेत्र की लंबाई | 3000 मिमी | |
| गर्म करने की विधि | पूरी गरम हवा | |
| वितरण प्रणाली | पीसीबी की अधिकतम चौड़ाई | 450 मिमी जाल बेल्ट, कोई लीड रेल नहीं |
| परिवहन दिशा | बाएँ-दाएँ, दाएँ से बाएँ (विकल्प) | |
| कन्वेयर बेल्ट की ऊंचाई | मेश बेल्ट 880±20मिमी | |
| वितरण विधि | मेश बेल्ट ड्राइव + रेल (वैकल्पिक) | |
| कन्वेयर गति | 0-2000मिमी/मिनट | |
|
नियंत्रण प्रणाली
|
शक्ति | 380V 50/60Hz तीन-चरण पांच-तार AC:380V 50Hz |
| आरंभिक शक्ति | 28 किलोवाट | |
| कार्य शक्ति | 7 किलोवाट | |
| गर्म करने का समय | लगभग 15 मिनट | |
| तापमान नियंत्रण सीमा | कमरे का तापमान～350℃ | |
| तापमान नियंत्रण विधि | पीआईडी नियंत्रण + एसएसआर ड्राइव | |
| तापमान नियंत्रण सटीकता | ±1℃ | |
| असामान्य अलार्म | असामान्य तापमान अलार्म | |
|
मशीन प्रणाली
|
मशीन आयाम(एल*डब्ल्यू*एच) | 4600मिमी*1000मिमी*1400मिमी |
| मशीन वजन | 1300 किग्रा | |
