उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | SMT पिक एंड प्लेस मशीन, SMT चिप माउंटर, SMT नोजल | विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
|---|---|---|---|
| सिर: | 20 पीसी | फीडर स्टेशन: | 104पीसी |
| बढ़ते गति: | 98000CPH | माउंटिंग ऊंचाई: | <16 मिमी |
| कुल वजन: | 1850 किग्रा | लागू घटक: | 0402,0805,0603,1206, एसओपी |
| आवेदन: | एसएमडी उत्पादन लाइन,एसएमटी माउंटिंग शूटर मशीन,एसएमटी उत्पादन लाइन,एसएमटी मशीन के लिए | वारंटी: | 1 वर्ष |
| प्रमुखता देना: | 98000CPH एलईडी ट्यूब लाइट विनिर्माण मशीन,एसएमटी एलईडी ट्यूब लाइट विनिर्माण मशीन,डिस्प्ले बनाने की मशीन एसएमटी लाइन |
||
उच्च गति बहु-एकीकृत मशीन, उद्योग की परंपराओं को तोड़कर, बढ़ते गति, सटीकता और स्थिरता में काफी सुधार।
वैक्यूम सेंसर
स्वतंत्र के साथ प्रत्येक प्लेसमेंट सिर
पता लगाने का कार्य, जो
उपकरण की स्थिरता और
उत्पाद की विश्वसनीयता।
अति-उच्च-गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक
बहुक्रिया मॉड्यूलर सिर, प्लेसमेंट
क्षमता में 25% की वृद्धि हुई है।
पारंपरिक मशीनें,उत्तम गति के साथ
98000CPH तक पहुँचता है
पूर्ण स्वचालित एसएमटी लाइन समाधान
एसएमटी लाइन में स्वचालित स्टैंसिल प्रिंटर मशीन, पिक एंड प्लेस मशीन, रिफ्लो ओवन मशीन, लोडर और अन-लोडर मशीन हैं। विभिन्न एसएमटी लाइन डिजाइन थोड़ा अलग होगा।कुछ कारखाने विभिन्न एसएमटी लाइन के लिए एक स्वचालित स्टेंसिल प्रिंटर मशीन का उपयोग करेगाईटीओएन लाइन डिजाइन के लिए पेशेवर सुझाव प्रदान करेगा।
तकनीकी पैरामीटर

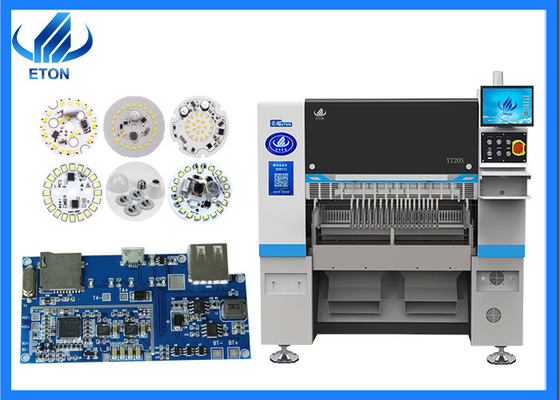

| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| घटकों की गति | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
हमारी सेवाएँ
यदि आप हमसे एलईडी एसएमटी पिक एंड प्लेस मशीन खरीदते हैं तो आप किस सेवा का आनंद ले सकते हैंः
1) एलईडी एसएमटी मशीन के पेशेवर बिक्री प्रबंधक, आप के लिए पेशेवर सुझाव और सेवा प्रदान करते हैं!
2) 24 घंटे ऑनलाइन सेवा और तकनीकी सहायता, अपने सवालों को जल्दी हल!
3) कंपनी का सुदृढ़ संगठन और कार्य प्रणाली, आपको शीघ्र वितरण की गारंटी देती है!
4) आपको सर्वोत्तम मूल्य पर एसएमटी प्रसंस्करण से संबंधित सभी मशीनों और उपकरणों की आपूर्ति करें!
