उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
पीसीबी मोटाई: | 0.5-5 मिमी | लंबाई लागू करें: | किसी भी लम्बाई की स्ट्रिप लाइट |
---|---|---|---|
समय सीमा: | तीस दिन | प्रतिरूप संख्या: | ET-AL1025L |
मुद्रण सटीकता: | ± 0.025 मिमी | शक्ति: | एसी: 220 ± 10%, 50/60 हर्ट्ज 1Φ 1.5 किलोवाट |
पोजिशनिंग तरीका: | पोजिशनिंग पिन | मोटाई: | 25~45मिमी |
हाई लाइट: | अधिकतम 260 मिमी स्वचालित स्टेंसिल प्रिंटर,निलंबन सिर स्वचालित स्टेंसिल प्रिंटर,प्रोग्रामेबल हेड एसएमटी स्टेंसिल प्रिंटर |

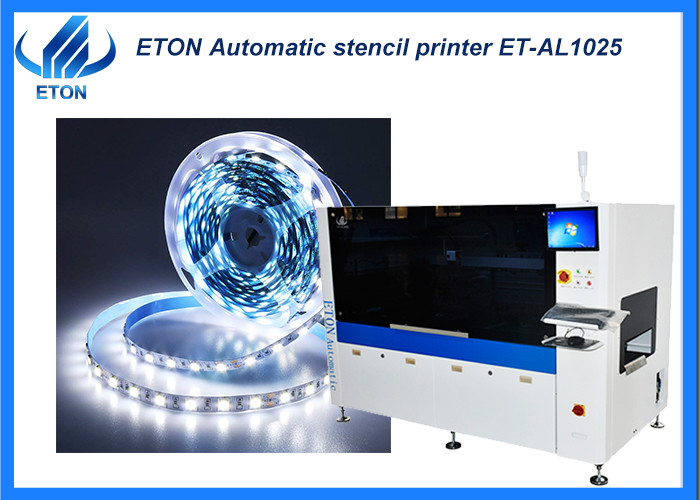

प्रोग्रामेबल सस्पेंशन प्रिंटिंग हेडएफपीसीबी मैक्स 260 मिमी स्वचालित स्टेंसिल प्रिंटर
विवरण
● प्रोग्राम करने योग्य निलंबन प्रिंटर सिर;
●दो सेट स्टेपिंग मोटर ड्राइव,सामने और पीछे स्क्रैपर के दबाव को अलग से समायोजित किया जा सकता है ताकि स्क्रैपर सामग्री के थकान विरूपण के कारण सामने और पीछे मुद्रण की असंगति सुनिश्चित हो सके;
●प्रभावी ढंग से स्ट्रोक को नियंत्रित करें, मुद्रण दक्षता में सुधार करें, और सोल्डर पेस्ट के रिसाव को रोकें;
● स्टैंडर्ड स्टेनलेस स्टील स्क्रैपर, अद्वितीय डिजाइन, ब्लेड की सेवा जीवन में सुधार;
● नीचे की ओर दृष्टि संरेखण प्रणाली;
● सीएनसी गाइड रेल समायोजन;
● औद्योगिक नियंत्रित कंप्यूटर,विंडोज एक्सपी इंटरफ़ेस ऑपरेटिंग सिस्टम;
● अंतर्निहित सॉफ्टवेयर निदान प्रणाली;
● एसएमईएमए इंटरफ़ेस।
तकनीकी पैरामीटर
स्क्रीन फ्रेम | न्यूनतम आकार | 850 मिमी |
अधिकतम आकार | 550 मिमी | |
मोटाई | 25 से 45 मिमी | |
एफपीसीबी न्यूनतम आकार | 50 मिमी | |
एफपीसीबी अधिकतम आकार | 260 मिमी | |
एफपीसीबी मोटाई | 0.5~5 मिमी | |
एफपीसीबी वारपेज | अधिकतम. एफपीसीबी विकर्ण 1% | |
परिवहन ऊंचाई | 900±40 मिमी | |
परिवहन दिशा | बाएं-दाएं | |
परिवहन गति | अधिकतम 1000 मिमी/एस प्रोग्राम करने योग्य (समायोज्य) | |
बोर्ड का स्थान | समर्थन प्रणाली | प्लेटफ़ॉर्म जैकिंग तनाव |
क्लैंपिंग सिस्टम | किनारा क्लैंप तय | |
प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंट सिर | |
स्क्वीजी गति | 6~300 मिमी/सेक | |
स्क्वीगी दबाव | 0~10 किलोग्राम/सेमी2 | |
स्क्वीगी कोण | 55° (मानक) | |
स्क्वीगी का प्रकार | स्टेनलेस स्टील ((मानक), प्लास्टिक | |
स्टेंसिल अलग करने की गति | 0.1~20mm/sec प्रोग्राम करने योग्य | |
सफाई प्रणाली | मैनुअल सफाई | |
तालिका समायोजन सीमाएँ | X:±5mm;Y:±5mm;θ:±2° | |
मशीन | ||
स्थिति सटीकता दोहराएं | ±0.01 मिमी | |
मुद्रण की सटीकता | ±0.025 मिमी | |
चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
हवा की आवश्यकता | 4.5~6Kg/cm2 | |
पावर इनपुट | AC:220±10%,50/60HZ 1Φ 1.5KW | |
नियंत्रण विधि | पीसी नियंत्रण | |
मशीन के आयाम | 1754 ((L) X1249 ((W) X1600 ((H) मिमी | |
मशीन का वजन | लगभग:600 किलोग्राम | |
प्लेट ऊंचाई पर एफपीसीबी परिवहन | 20 मिमी |
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हमने 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त कीं,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा के रूप में विदेशी प्रमाण पत्र भी अर्जित किया,आदि।
सेवा
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी वारंटी के दौरान किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी।
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
हम नियमित रूप से ग्राहकों का दौरा करते हैं। हम हर साल एक ही समय में विभिन्न शहरों में विभिन्न प्रदर्शनियों में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त में स्थापित करने और आपको मशीन का संचालन करने के लिए प्रशिक्षित करने के लिए आएंगे।
शिपिंग और वितरण
शिपिंग मार्गः
※ हवा से, नमूना और छोटे पैकेज के लिए
※ समुद्र के द्वारा, बड़े पैकेज और मात्रा के लिए;
※ ग्राहक के अनुरोध के अनुसार अन्य तरीके।
प्रसव का समय:
※ 30 दिनों के भीतर।
संबंधित मशीन
Weएक पूरी एसएमटी उत्पादन लाइन प्रदान कर सकता है,एलईडी प्रकाश उत्पादन लाइनः
1.पिक एंड प्लेस मशीन
2लोडर मशीन
3. कन्वेयर मशीन
4स्टेंसिल प्रिंटर मशीन
5पुनः प्रवाह ओवन मशीन
6. अनलोडिंग मशीन
7. लोडर पेस्ट मिक्सर
8. रोल-टू-रोल एलईडी स्ट्रिप लाइट असेंबली मशीन
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. मशीन में कुछ गड़बड़ होने पर मैं निरीक्षण कैसे कर सकता हूँ?
ए. ठीक है, निरीक्षण हमारे पेशेवर इंजीनियर द्वारा मशीन की जांच और मॉड्यूलिंग के लिए लिया जाता है, यदि आप हमारी मशीन की किसी भी समस्या का सामना कृपया हमसे संपर्क करें,और हम इसे हल करने के लिए हमारे इंजीनियर की व्यवस्था करेंगे.
प्रश्न. आपकी सेवा कैसी रही?
ए. हम अपने ग्राहकों को सुनिश्चित करते हैं कि वे स्थापना, रखरखाव और मुफ्त उन्नयन के लिए मशीन की संचार सेवा और प्रासंगिक आवश्यकताओं का इष्टतम अनुभव प्राप्त करें।
प्रश्न. मशीन के रखरखाव की अवधि कितनी है, क्या यह निःशुल्क है?
उत्तर. हमारी मशीन की रखरखाव अवधि 1 वर्ष है और हमारे ग्राहकों के लिए यह निःशुल्क है,रखरखाव की अवधि के बाद हम हमारे इंजीनियरों को साल में एक या दो बार स्वतंत्र रूप से मशीन की जांच और परीक्षण करने की व्यवस्था करेंगे.
