उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | स्वचालित स्टेंसिल प्रिंटर | आयाम: | 1100(लंबाई)X800(चौड़ाई)X1400(ऊंचाई)मिमी |
|---|---|---|---|
| सॉफ्टवेयर: | आर एंड डी स्वतंत्र रूप से | वारंटी: | 1 वर्ष |
| वजन: | 700 किग्रा | स्थिति: | नया |
| विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज | पीसीबी आकार: | अधिकतम:520*350मिमी न्यूनतम:50*50मिमी |
| पीसीबी मोटाई: | 0.6-6 मिमी | मुद्रण सटीकता: | ± 0.025 मिमी |
| प्रमुखता देना: | एलईडी प्रकाश व्यवस्था स्वचालित सोल्डर पेस्ट प्रिंटर,सोल्डर पेस्ट प्रिंटर एसएमटी उत्पादन लाइन,सोल्डर पेस्ट प्रिंटर पीसीबी विधानसभा लाइन |
||

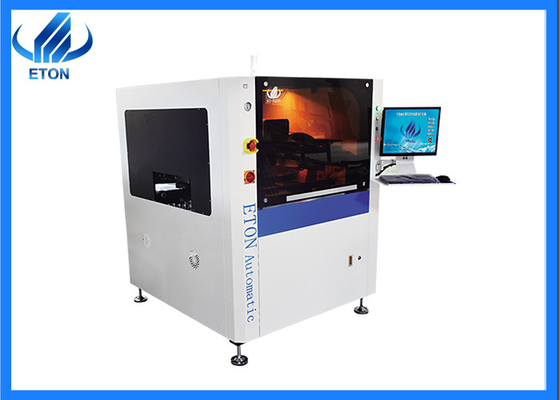

पीसीबी स्वचालित स्टेंसिल प्रिंटर मशीन एसएमटी लाइन में एलईडी लाइट उत्पादन लाइन
Fएसएमटी स्टेंसिल प्रिंटर के प्रकार
1.पीसीबी परिवहन और क्लैंपिंग प्रणाली
पीसीबी लोडिंग दिशा का चयन और संयोजन स्वतंत्र रूप से किया जा सकता है।
2 जाम होने से बचाने के लिए अनूठा निर्मित आंतरिक गियर कन्वेयर बेल्ट।
3 प्रोग्राम करने योग्य परिवहन गति नियंत्रण पीसीबी को अधिक सटीक रूप से रोकता है।
4 पीसीबी और स्टील जाल के बीच पूरी तरह से संतुलित संपर्क सुनिश्चित करने के लिए पीसीबी को प्रभावी ढंग से क्लैंप करने के लिए लचीले साइड क्लैंप और खंडित समर्थन को अपनाएं।
5 अनुकूलित डिजाइन मॉड्यूल ड्राइव संरचना प्रभावी रूप से प्लेटफार्म कैलिब्रेशन की स्थिरता में सुधार करती है, और ठीक से ट्यूनिंग के तहत अल्ट्रा-छोटे ट्रांसमिशन को महसूस करती है,ताकि मशीन उच्च परिशुद्धता की मुद्रण आवश्यकता को पूरा कर सकेसंरचना सरल और विश्वसनीय है, समायोज्य सुविधाजनक है, और विभिन्न मोटाई के साथ पीसीबी बोर्ड के समर्थन पिन की ऊंचाई समायोजन को जल्दी से महसूस किया जा सकता है।
1 आर्क ब्रिज के आकार का लटकता हुआ प्रत्यक्ष-कनेक्शन स्क्रैपर।
2 इस्पात जाल का आकार सार्वभौमिक है, जिसमें अच्छा और व्यापक अनुप्रयोग है।
3 खंडित स्थिर इस्पात जाल फ्रेम।
1 स्क्रैपर के सुचारू संचालन को सुनिश्चित करने के लिए कास्ट एल्यूमीनियम स्क्रैपर बीम।
2 प्रोग्राम करने योग्य निलंबन स्व-समायोज्य स्टेपर मोटर ड्राइवर प्रिंट हेड।
द्विपक्षीय डबल-स्लाइडर पोजिशनिंग प्रकार स्लाइड रेल संरचना प्रिंटिंग से पहले और बाद में सटीकता और चिकनी चलना सुनिश्चित करती है।
4 सामने और पीछे के स्क्वीज की अलग-अलग दबाव आवश्यकताओं और उठाने और उतारने की स्थिरता के अनुसार, सोल्डर पेस्ट के रिसाव को रोकने के लिए,ब्लेड एक निश्चित लोचदार clamping डिजाइन है, स्क्वीगी का दबाव, उठाने की गति, प्रिंटिंग गति, और प्रिंटिंग रेंज सभी सॉफ्टवेयर-समायोज्य हैं। पीसीबी की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की डेमोडिंग विधियां प्रदान करें,ग्राहकों को एक अच्छा प्रिंटिंग नियंत्रण मंच प्रदान करना.
5 स्लाइड रेल प्रकार स्क्रैपर प्रणाली, संचालन स्थिरता में सुधार और जीवनकाल में वृद्धि।
6 पूरी तरह से बंद-लूप स्क्रैपर दबाव प्रतिक्रिया उपकरण हर समय स्क्रैपर दबाव की निगरानी करता है, जिससे प्रिंटिंग अधिक पूर्ण हो जाती है।
7 एम्बेडेड स्केल, कभी नहीं गिरता है।
1 सीखने में आसान और उपयोग में आसान अनुकूलन इंटरफ़ेस
2 अच्छे मानव-मशीन संवाद समारोह के साथ
3 प्रत्येक चरण के लिए संकेतों के साथ शिक्षण और नेविगेशन कार्यों के साथ प्रोग्राम फ़ाइलें बनाएं।
4 चीनी और अंग्रेजी के बीच एक कुंजी स्विच, ऑपरेशन लॉग, दोष रिकॉर्ड विश्लेषण और निदान और अन्य कार्यों के साथ।
1 X,Y अक्ष उच्च परिशुद्धता पीसने की गेंद पेंच को अपनाता है,जो दोनों तरफ सेर्वो मोटर्स द्वारा संचालित होता है।
2 ध्रुवीकरण को अंदर जोड़ा जाता है, और विभिन्न आकारों के निशान को स्वचालित रूप से और सटीक रूप से पकड़ा जाता है, और ऊपरी, निचले और समाक्षीय तीन-तरफा समान प्रकाश स्रोत।
स्टेंसिल प्रिंटर का पैरामीटर
| मॉडल | ET5235 | |
| स्क्रीन फ्रेम | अधिकतम आकार | 737 मिमी |
| न्यूनतम आकार | 470 मिमी | |
| मोटाई | 25-40 मिमी | |
| पीसीबी का आकार | MAX:520*350mm MIN:50*50mm | |
| पीसीबी मोटाई | 0.6-6 मिमी | |
| पीसीबी वारपेज | < 1% (अधिकतम पीसीबी विकर्ण) | |
| परिवहन ऊंचाई | 900±20 मिमी | |
| परिवहन दिशा | बाएँ-दाएँ; दाएँ-बाएँ; बाएँ-बाएँ; दाएँ-दाएँ | |
| परिवहन गति | मैक्स 1200 मिमी/सेकंड प्रोग्राम करने योग्य | |
| पीसीबी बोर्ड का स्थान | समर्थन प्रणाली | मैग्नेटिक पिन/ऊपर-नीचे तालिका मैनुअल द्वारा समायोजित |
| क्लैंपिंग सिस्टम | अद्वितीय शीर्ष समतल, साइड क्लैंपिंग | |
| प्रिंट हेड | दो स्वतंत्र सीधे कनेक्ट मोटर-ड्राइवर प्रिंट सिर | |
| स्क्वीजी गति | 6-300 मिमी/सेक | |
| स्क्वीगी दबाव | 0-10kg/cm2 | |
| स्क्वीगी कोण | 55° (मानक) | |
| स्क्वीगी का प्रकार | स्टील स्क्रैपर ((मानक), पीवी स्क्रैपर ((वैकल्पिक) | |
| स्टेंसिल अलग करने की गति | 0.1-20mm/sec प्रोग्राम करने योग्य | |
| सफाई प्रणाली | सूखी, गीली, वैक्यूम ((प्रोग्राम करने योग्य) | |
| तालिका समायोजन सीमाएँ | X:±5mm;Y:±5mm;Θ:±2° | |
| मुद्रण की सटीकता | ±0.025 मिमी | |
| चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
| उत्पाद परिवर्तन | <5 मिनट | |
| हवा की आवश्यकता | 4.5-6 किलोग्राम/सेमी2 | |
| पावर इनपुट | AC:220±10%, 50/60HZ 1Φ 3KW | |
| नियंत्रण विधि | पीसी नियंत्रण | |
| आयाम | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| वजन | लगभगः700 किलोग्राम | |
| पीसीबी ट्रांसफर ओवरहेड ऊंचाई | 10 मिमी | |
एसएमटी उत्पादन लाइन समाधानःडीओबी बल्ब/पैनल लाइट/डाउनलाइट/फ्लोलाइट/स्ट्रिपलाइट/ट्यूब लाइट, आदि
आरएफक्यू
प्रश्न: क्या कोई गुणवत्ता गारंटी है?
हम गुणवत्ता को पहले रखते हैं, ग्राहक उन्मुख, निरंतर सुधार!
प्रश्न: एस.एम.टी. मशीन क्या है?
यह एक एलईडी लैंप पैच मशीन है जो सतह माउंट तकनीक का उपयोग करती है।
प्रश्न: क्या मशीन की बिक्री के बाद सेवा की गारंटी है?
हमारी प्रत्येक मशीन की एक वर्ष की वारंटी होती है और हम नियमित रूप से ग्राहकों के पास उपयोग के लिए जाते हैं।
प्रश्न: हम आपके लिए क्या कर सकते हैं?
एः हम एसएमटी मशीन प्रदान करते हैं, हम उत्पादन लाइन योजना आदि प्रदान कर सकते हैं।
प्रश्न: आपकी डिलीवरी की तारीख क्या है?
उत्तर: डिपॉजिट प्राप्त होने के लगभग 25-30 दिन बाद डिलीवरी की तारीख है।
प्रश्न: आपकी भुगतान शर्तें क्या हैं?
उत्तर: शिपमेंट से पहले 30% जमा और 70% शेष राशि।
प्रश्न: इस मशीन का प्रयोग करना आसान है? यदि मेरे पास कोई अनुभव नहीं है, तो मैं इसे अच्छी तरह से संचालित कर सकता हूं?
एकः हाँ, हमारी मशीन का उपयोग करने के लिए आसान बनाया गया है, आम तौर पर यह आप 1 दिन ले जाएगा कैसे संचालित करने के लिए सीखने के लिए, यदि आप एक तकनीशियन हैं, यह बहुत तेजी से सीखने के लिए होगा.
