उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवेदन: | एलईडी स्ट्रिप | विद्युत आपूर्ति: | एसी: 220 ± 10%, 50/60 हर्ट्ज 1Φ 1.5 किलोवाट |
|---|---|---|---|
| वारंटी: | 1 वर्ष | स्थिति: | नया |
| वजन: | 600 किग्रा | पीसीबी मोटाई: | 0.5-5 मिमी |
| मुद्रण सटीकता: | 0.025 मिमी | समय चक्र: | ≤9s (प्रिंटिंग और सफाई को छोड़ दें) |
| हाई लाइट: | उच्च सटीकता एसएमटी प्रिंटर मशीन,एफपीसीबी स्वचालित एसएमटी प्रिंटर,एफपीसीबी स्वचालित एसएमटी प्रिंटर मशीन |
||

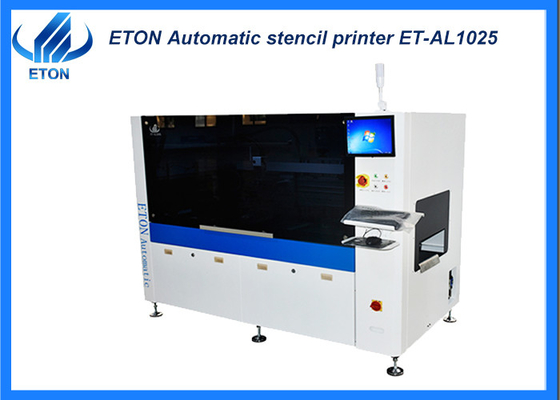

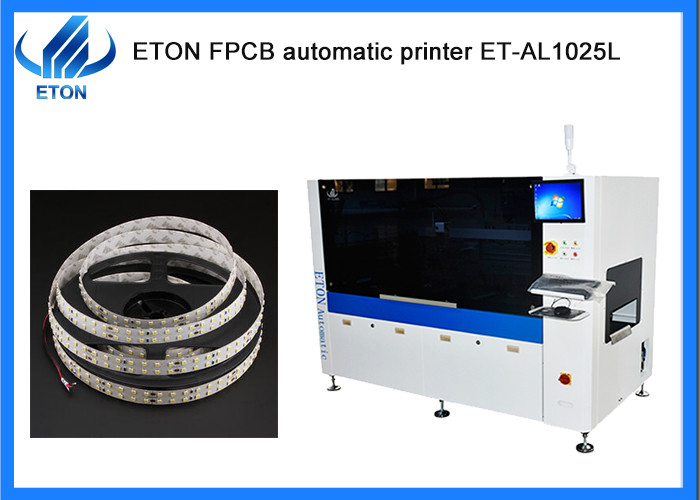

प्लेटफ़ॉर्म जैकिंग तनाव अधिकतम 260mm FPCB स्वचालित SMT प्रिंटर मशीन
मशीन विन्यास
● प्रोग्राम करने योग्य निलंबन प्रिंटर सिर;
●दो सेट स्टेपिंग मोटर ड्राइव,सामने और पीछे स्क्रैपर के दबाव को अलग से समायोजित किया जा सकता है ताकि स्क्रैपर सामग्री के थकान विरूपण के कारण सामने और पीछे मुद्रण की असंगति सुनिश्चित हो सके;
●प्रभावी ढंग से स्ट्रोक को नियंत्रित करें, मुद्रण दक्षता में सुधार करें, और सोल्डर पेस्ट के रिसाव को रोकें;
● स्टैंडर्ड स्टेनलेस स्टील स्क्रैपर, अद्वितीय डिजाइन, ब्लेड की सेवा जीवन में सुधार;
● नीचे की ओर दृष्टि संरेखण प्रणाली;
● सीएनसी गाइड रेल समायोजन;
● औद्योगिक नियंत्रित कंप्यूटर,विंडोज एक्सपी इंटरफ़ेस ऑपरेटिंग सिस्टम;
● अंतर्निहित सॉफ्टवेयर निदान प्रणाली;
● एसएमईएमए इंटरफ़ेस।
तकनीकी पैरामीटर
| स्क्रीन फ्रेम | न्यूनतम आकार | 850 मिमी |
| अधिकतम आकार | 550 मिमी | |
| मोटाई | 25 से 45 मिमी | |
| एफपीसीबी न्यूनतम आकार | 50 मिमी | |
| एफपीसीबी अधिकतम आकार | 260 मिमी | |
| एफपीसीबी मोटाई | 0.5~5 मिमी | |
| एफपीसीबी वारपेज | अधिकतम. एफपीसीबी विकर्ण 1% | |
| परिवहन ऊंचाई | 900±40 मिमी | |
| परिवहन दिशा | बाएं-दाएं | |
| परिवहन गति | अधिकतम 1000 मिमी/एस प्रोग्राम करने योग्य (समायोज्य) | |
| बोर्ड का स्थान | समर्थन प्रणाली | प्लेटफ़ॉर्म जैकिंग तनाव |
| क्लैंपिंग सिस्टम | किनारा क्लैंप तय | |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंट सिर | |
| स्क्वीजी गति | 6~300 मिमी/सेक | |
| स्क्वीगी दबाव | 0~10 किलोग्राम/सेमी2 | |
| स्क्वीगी कोण | 55° (मानक) | |
| स्क्वीगी का प्रकार | स्टेनलेस स्टील ((मानक), प्लास्टिक | |
| स्टेंसिल अलग करने की गति | 0.1~20mm/sec प्रोग्राम करने योग्य | |
| सफाई प्रणाली | मैनुअल सफाई | |
| तालिका समायोजन सीमाएँ | X:±5mm;Y:±5mm;θ:±2° | |
| मशीन | ||
| स्थिति सटीकता दोहराएं | ±0.01 मिमी | |
| मुद्रण की सटीकता | ±0.025 मिमी | |
| चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
| हवा की आवश्यकता | 4.5~6Kg/cm2 | |
| पावर इनपुट | AC:220±10%,50/60HZ 1Φ 1.5KW | |
| नियंत्रण विधि | पीसी नियंत्रण | |
| मशीन के आयाम | 1754 ((L) X1249 ((W) X1600 ((H) मिमी | |
| मशीन का वजन | लगभग:600 किलोग्राम | |
| प्लेट ऊंचाई पर एफपीसीबी परिवहन | 20 मिमी | |
हमारा लाभ
हम आपके लिए एसएमटी लाइन समाधान प्रदान कर सकते हैं!
पिक एंड प्लेस मशीन/रिफ्लो ओवन/स्टेंसिल प्रिंटर/पीसीबी कन्वेयर/एसपीआई/एओआई. इत्यादि
1प्रकाश कारखाना: एलईडी बल्ब, डीओबी, लेंस, पैनल लाइट, डाउनलाइट, स्ट्रीट लाइट, ट्यूब,0.5 मीटर, 1 मीटर स्ट्रिप लाइट, आदि।
2निःशुल्क स्थापना और प्रशिक्षण के लिए विदेशी इंजीनियरों को उपलब्ध कराएं।
3.चीन के एसएमटी मशीन निर्माता के शीर्ष ब्रांड,ईटीओएन के लिए 500 कर्मचारी
हमारे प्रदर्शन
30 से अधिक देशों और क्षेत्रों के साथ व्यापार एसएमटी पिक एंड प्लेस मशीन की एक अनुभवी कंपनी के रूप में, ईटन ने विदेशी देशों के कई प्रदर्शनियों में भाग लिया है,जैसे भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, आदि और हम भी हमारे घरेलू प्रदर्शनी में भाग लिया है, जैसे गुआंगज़ौ गुआंगया प्रदर्शनी,शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी आदि।
संबंधित मशीन
ईटन चीन में एक अग्रणी एसएमटी उच्च गति पिक और जगह मशीन निर्माता है, और हम भी स्टेंसिल प्रिंटर, कन्वेयर, गोंद डिस्पेंसर के रूप में परिधीय उपकरणों के साथ पूरे लाइन समाधान प्रदान करते हैं,संक्रमणकालीन और पुनः प्रवाह ओवन आदि.
