उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वारंटी: | 1 वर्ष | आवेदन: | एसएमडी उत्पादन लाइन |
---|---|---|---|
स्थिति: | नया | उत्पाद का नाम: | पूर्ण स्वचालित प्रिंटर |
वजन: | लगभग: 600 किग्रा | आयाम: | 1754 (एल) एक्स 1249 (डब्ल्यू) एक्स 1600 (एच) मिमी |
परिवहन ऊँचाई: | 900±40मिमी | परिवहन गति: | अधिकतम 1000 मिमी / एस प्रोग्राम करने योग्य (समायोज्य) |
हाई लाइट: | एफपीसीबी पूर्ण स्वचालित प्रिंटर,एफपीसीबी के लिए स्वचालित स्टेंसिल प्रिंटर,260 मिमी एसएमटी मशीन |

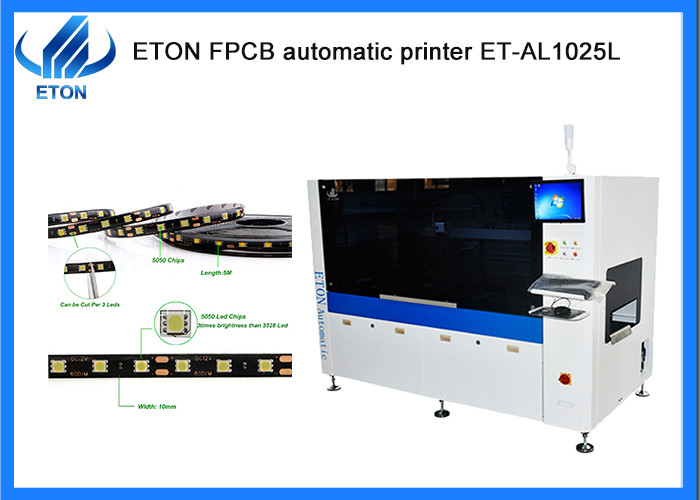

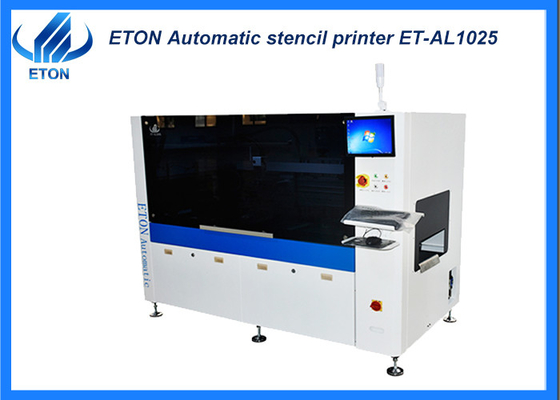

एफपीसीबी पूर्ण स्वचालित प्रिंटर मैक्स पीसीबी आकार 260 मिमी एसएमटी मशीन
मशीन विन्यास
● प्रोग्राम करने योग्य निलंबन प्रिंटर सिर;
●दो सेट स्टेपिंग मोटर ड्राइव,सामने और पीछे स्क्रैपर के दबाव को अलग से समायोजित किया जा सकता है ताकि स्क्रैपर सामग्री के थकान विरूपण के कारण सामने और पीछे मुद्रण की असंगति सुनिश्चित हो सके;
●प्रभावी ढंग से स्ट्रोक को नियंत्रित करें, मुद्रण दक्षता में सुधार करें, और सोल्डर पेस्ट के रिसाव को रोकें;
● स्टैंडर्ड स्टेनलेस स्टील स्क्रैपर, अद्वितीय डिजाइन, ब्लेड की सेवा जीवन में सुधार;
● नीचे की ओर दृष्टि संरेखण प्रणाली;
● सीएनसी गाइड रेल समायोजन;
● औद्योगिक नियंत्रित कंप्यूटर,विंडोज एक्सपी इंटरफ़ेस ऑपरेटिंग सिस्टम;
● अंतर्निहित सॉफ्टवेयर निदान प्रणाली;
● एसएमईएमए इंटरफ़ेस।
तकनीकी पैरामीटर
स्क्रीन फ्रेम | न्यूनतम आकार | 850 मिमी |
अधिकतम आकार | 550 मिमी | |
मोटाई | 25 से 45 मिमी | |
एफपीसीबी न्यूनतम आकार | 50 मिमी | |
एफपीसीबी अधिकतम आकार | 260 मिमी | |
एफपीसीबी मोटाई | 0.5~5 मिमी | |
एफपीसीबी वारपेज | अधिकतम. एफपीसीबी विकर्ण 1% | |
परिवहन ऊंचाई | 900±40 मिमी | |
परिवहन दिशा | बाएं-दाएं | |
परिवहन गति | अधिकतम 1000 मिमी/एस प्रोग्राम करने योग्य (समायोज्य) | |
बोर्ड का स्थान | समर्थन प्रणाली | प्लेटफ़ॉर्म जैकिंग तनाव |
क्लैंपिंग सिस्टम | किनारा क्लैंप तय | |
प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंट सिर | |
स्क्वीजी गति | 6~300 मिमी/सेक | |
स्क्वीगी दबाव | 0~10 किलोग्राम/सेमी2 | |
स्क्वीगी कोण | 55° (मानक) | |
स्क्वीगी का प्रकार | स्टेनलेस स्टील ((मानक), प्लास्टिक | |
स्टेंसिल अलग करने की गति | 0.1~20mm/sec प्रोग्राम करने योग्य | |
सफाई प्रणाली | मैनुअल सफाई | |
तालिका समायोजन सीमाएँ | X:±5mm;Y:±5mm;θ:±2° | |
मशीन | ||
स्थिति सटीकता दोहराएं | ±0.01 मिमी | |
मुद्रण की सटीकता | ±0.025 मिमी | |
चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
हवा की आवश्यकता | 4.5~6Kg/cm2 | |
पावर इनपुट | AC:220±10%,50/60HZ 1Φ 1.5KW | |
नियंत्रण विधि | पीसी नियंत्रण | |
मशीन के आयाम | 1754 ((L) X1249 ((W) X1600 ((H) मिमी | |
मशीन का वजन | लगभग:600 किलोग्राम | |
प्लेट ऊंचाई पर एफपीसीबी परिवहन | 20 मिमी |
पैकेज
चरण 1: मशीन में धूल और पानी को रोकने के लिए फिल्म पैकेज में पैकिंग
चरण 2: मशीन के बाहर की सुरक्षा के लिए फोम कपास में पैकिंग
चरण 3: परिवहन के दौरान मशीन को सूखा रखने के लिए वैक्यूम पैकेज में पैकिंग
चरण 4: ट्रक द्वारा निर्दिष्ट बंदरगाह तक परिवहन
हमारा लाभ
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हमने 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त कीं,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा के रूप में विदेशी प्रमाण पत्र भी अर्जित किया,
आदि।
