उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | 1 वर्ष | नाम: | पूर्ण स्वचालित विज़न स्टेंसिल प्रिंटर |
|---|---|---|---|
| आवेदन: | एलईडी रोशनी, बिजली के उत्पादों, घरेलू उपकरण | बिजली की आपूर्ति: | एसी:220±10%, 50/60HZ 1Φ 3KW |
| स्थिति: | नया | वज़न: | 700 किग्रा |
| आयाम: | 1240 मिमी * 1450 मिमी * 1650 मिमी | परिवहन गति: | अधिकतम 1200 मिमी / एस प्रोग्राम करने योग्य |
| हाई लाइट: | स्वचालित विज़न एसएमटी स्टेंसिल प्रिंटर,मैक्स 520 मिमी पीसीबी एसएमटी स्टेंसिल प्रिंटर,प्रोग्रामेबल स्पीड एसएमटी स्टेंसिल प्रिंटर |
||

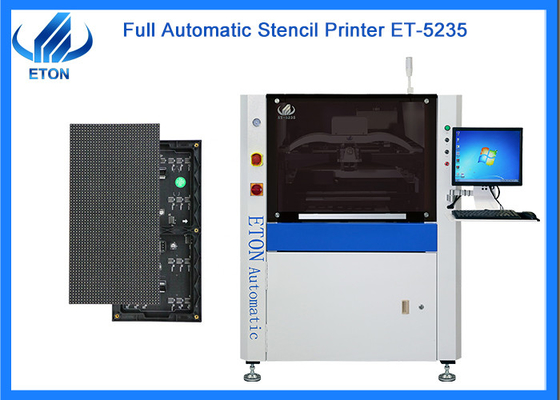

मैक्स 520 मिमी पीसीबी एसएमटी स्वचालित विज़न स्टेंसिल प्रिंटर
विवरण
1. पीसीबी परिवहन और क्लैंपिंग प्रणाली
① पीसीबी लोडिंग दिशा का चयन और स्वतंत्र रूप से संयोजन किया जा सकता है।
② जाम को रोकने के लिए अद्वितीय रूप से तैयार की गई आंतरिक गियर कन्वेयर बेल्ट।
③ प्रोग्रामयोग्य परिवहन गति नियंत्रण पीसीबी स्टॉप को अधिक सटीक बनाता है।
④ पीसीबी और स्टील जाल के बीच पूरी तरह से संतुलित संपर्क सुनिश्चित करने के लिए पीसीबी को प्रभावी ढंग से क्लैंप करने के लिए लचीले साइड क्लैंप और खंडित समर्थन को अपनाएं।
⑤ इष्टतम रूप से डिजाइन की गई मॉड्यूल ड्राइव संरचना प्रभावी ढंग से प्लेटफ़ॉर्म अंशांकन की स्थिरता में सुधार करती है, और फाइन-ट्यूनिंग के तहत अल्ट्रा-छोटे ट्रांसमिशन का एहसास करती है, ताकि मशीन उच्च परिशुद्धता की मुद्रण आवश्यकता को पूरा कर सके।संरचना सरल और विश्वसनीय है, समायोज्य सुविधाजनक है, और विभिन्न मोटाई वाले पीसीबी बोर्ड के समर्थन पिन की ऊंचाई समायोजन को जल्दी से महसूस किया जा सकता है।
2. स्टेंसिल पोजिशनिंग सिस्टम
① आर्क ब्रिज के आकार का सस्पेंशन हैंगिंग डायरेक्ट-कनेक्ट स्क्रेपर।
② स्टील जाल का आकार सार्वभौमिक है, अच्छी और व्यापक प्रयोज्यता के साथ।
③ खंडित स्थिर स्टील जाल फ्रेम।
3. खुरचनी प्रणाली
① स्क्रैपर को सुचारू रूप से चलाने के लिए एल्यूमीनियम स्क्रैपर बीम कास्ट करें।
② प्रोग्रामेबल सस्पेंशन सेल्फ-एडजस्टिंग स्टेपर मोटर ड्राइवर प्रिंट हेड।
③ द्विपक्षीय डबल-स्लाइडर पोजिशनिंग प्रकार स्लाइड रेल संरचना मुद्रण से पहले और बाद में चलने की सटीकता और सुचारूता सुनिश्चित करती है।
④ सोल्डर पेस्ट के रिसाव को रोकने के लिए, सामने और पीछे के स्क्वीज की अलग-अलग दबाव आवश्यकताओं और उठाने और कम करने की स्थिरता के अनुसार, ब्लेड में एक निश्चित लोचदार क्लैंपिंग डिज़ाइन होता है, स्क्वीजी का दबाव, उठाने की गति, मुद्रण गति और मुद्रण रेंज सभी सॉफ़्टवेयर-समायोज्य हैं।पीसीबी की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की डिमोडिंग विधियां प्रदान करें, ग्राहकों को एक अच्छा प्रिंटिंग नियंत्रण प्लेटफॉर्म प्रदान करें।
⑤ स्लाइड रेल प्रकार स्क्रैपर प्रणाली, संचालन स्थिरता में सुधार और जीवनकाल को लम्बा खींचती है।
⑥ पूरी तरह से बंद-लूप स्क्रैपर दबाव फीडबैक डिवाइस हर समय स्कार्पर दबाव की निगरानी करता है, जिससे प्रिंटिंग अधिक पूर्ण हो जाती है।
⑦ एंबेडेड स्केल, कभी न गिरें।
| नमूना | ईटी-5235 | |
| स्क्रीन फ़्रेम | अधिकतम आकार | 737 मिमी |
| न्यूनतम आकार | 470 मिमी | |
| मोटाई | 25-40 मिमी | |
| पीसीबी का आकार | अधिकतम:520*350मिमी न्यूनतम:50*50मिमी | |
| परिवहन ऊँचाई | 900±20मिमी | |
| परिवहन दिशा | बाएँ दांए;दाएं से बाएं;बाएँ-बाएँ; दाएँ-दाएँ | |
| परिवहन गति | अधिकतम 1200मिमी/सेकेंड प्रोग्रामयोग्य | |
| प्रिंट हेड | दो स्वतंत्र डायरेक्ट-कनेक्ट मोटर-ड्राइवर प्रिंटहेड | |
| स्क्वीजी स्पीड | 6-300मिमी/सेकंड | |
| सफाई व्यवस्था | सूखा, गीला, वैक्यूम (प्रोग्रामयोग्य) | |
| मुद्रण सटीकता | ±0.025मिमी | |
| समय चक्र | ≤9s (मुद्रण और सफाई को छोड़ दें) | |
| पावर इनपुट | एसी:220±10%, 50/60HZ 1Φ 3KW | |
| नियंत्रण रखने का तरीका | पीसी नियंत्रण | |
| आयाम | 1240(एल)*1450(डब्ल्यू)*1650(एच) | |
| वज़न | लगभग: 700 किग्रा | |
| पीसीबी ट्रांसफर ओवरहेड ऊंचाई | 10 मिमी | |
मशीन अनुप्रयोग
हमारा फायदा
ETON चीन में SMT मशीन क्षेत्र का अग्रणी है जिसके पास 11 वर्षों से अधिक का अनुभव है।और 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, बौद्धिक संपदा प्रौद्योगिकियों के 12 सॉफ्टवेयर कॉपीराइट के साथ सीसीसी, एसआईआरए, सीई प्रमाणपत्रों का स्वामित्व है।
विदेशी बाज़ार: उत्पाद दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राज़ील आदि सहित 30 से अधिक देशों और क्षेत्रों में निर्यात किए जाते हैं।
बाज़ार
हमारे उत्पादों को दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि सहित 30 से अधिक देशों और क्षेत्रों में निर्यात किया गया था और यहां हमारे कुछ बड़े ग्राहक हैं:
सूर्या, पॉलीकैब, एफआईईएम, आरके, जीके, टेक्नो एलईडी, कैलकॉम, एसीके, केंडल, रंगडोंग, यूनिस्टार, इत्यादि।
संबंधित मशीन
डब्ल्यूइसंपूर्ण एसएमटी उत्पादन लाइन, एलईडी लाइट उत्पादन लाइन प्रदान कर सकता है:
1. मशीन चुनें और रखें
2. लोडर मशीन
3. कन्वेयर मशीन
4. स्टेंसिल प्रिंटर मशीन
5. रिफ्लो ओवन मशीन
6. अनलोडर मशीन
7. सोल्डर पेस्ट मिक्सर
8. रोल टू रोल एलईडी स्ट्रिप लाइट असेंबली मशीन
