उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | ET-R8S | हीटिंग ज़ोन की संख्या: | ऊपरी 8 गर्म हवा का ताप, निचला 8 गर्म हवा का ताप |
|---|---|---|---|
| हीटिंग ज़ोन की लंबाई: | 3000 मिमी | ताप विधि: | पूर्ण गर्म हवा परिसंचरण |
| ना। शीतलन क्षेत्र का: | 2 | पीसीबी अधिकतम चौड़ाई: | 350 मिमी |
| मशीन आयाम (एल * डब्ल्यू * एच): | 4200×700×1300 | शक्ति: | तीन चरण पांच तार एसी: 380 वी 50 हर्ट्ज |
| हाई लाइट: | एसी 380V रीफ्लो ओवन मशीन,हॉट एयर सर्कुलेशन रीफ्लो ओवन मशीन |
||

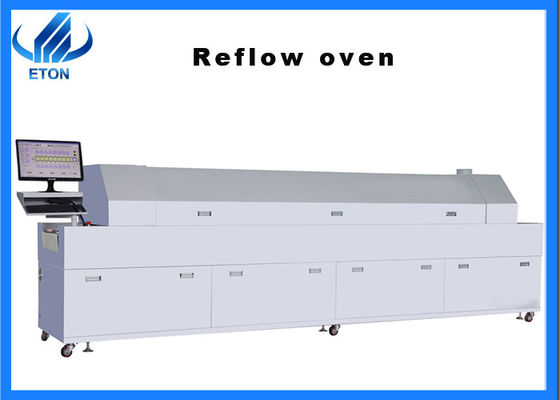

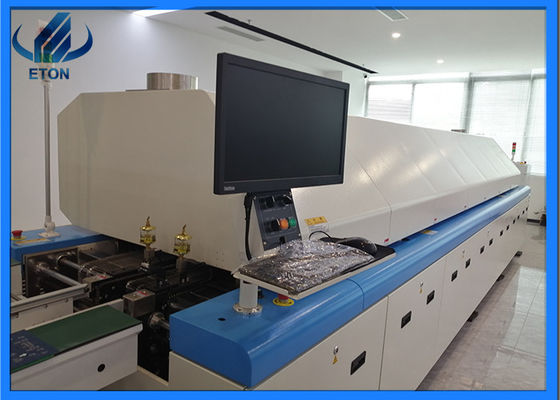

सोल्डर पेस्ट पिघलने वाले घटकों को पीसीबी बोर्ड से चिपकाने के लिए रिफ्लो ओवन मशीन हीट पीसीबी बोर्ड
श्रीमती उत्पादन लाइन
प्रिंटिंग मशीन - डॉकिंग स्टेशन - माउंटर - रिफ्लो सोल्डरिंग
प्रिंटिंग मशीन: पीसीबी पैड पर सोल्डर पेस्ट को लीक करने के लिए स्टील की जाली का उपयोग करें
डॉकिंग स्टेशन: ट्रांसपोर्ट पीसीबी बोर्ड, बफर फंक्शन के साथ
माउंटर: पीसीबी की निर्दिष्ट स्थिति पर घटकों को माउंट करें
रिफ्लो सोल्डरिंग: घटकों और पीसीबी को एक साथ चिपकाने के लिए उच्च तापमान पर सोल्डर पेस्ट पिघलाएं
रिफ्लो सोल्डरिंग का चयन कैसे करें
विभिन्न उत्पादों के लिए रिफ्लो सोल्डरिंग भी अलग है।यहां हम एक उदाहरण के रूप में सॉफ्ट लाइट बैंड का उपयोग करते हैं।यह ध्यान दिया जाना चाहिए कि रिफ्लो तापमान को अच्छी तरह से नियंत्रित किया जाना चाहिए।यदि सोल्डर पेस्ट पिघलने के लिए बहुत कम है, तो कोल्ड सोल्डरिंग होगी;बहुत अधिक, पीएफसी बुलबुला करना आसान है।इसके अलावा, प्रीहीटिंग तापमान उपयुक्त होना चाहिए।प्रवाह बहुत कम होने पर अपूर्ण रूप से अस्थिर होता है, और रिफ्लो के बाद अवशेष होता है, जो उपस्थिति को प्रभावित करता है;बहुत अधिक फ्लक्स के समय से पहले अस्थिरता का कारण बन जाएगा, जिसके परिणामस्वरूप रिफ्लो के दौरान दोषपूर्ण सोल्डरिंग और संभवतः टिन मोती हो सकते हैं।
रिफ्लो सोल्डरिंग पैरामीटर
| उत्पाद मॉडल | ET-R8S |
| ना।ताप क्षेत्र का | ऊपरी 8 गर्म हवा का ताप, निचला 8 गर्म हवा का ताप |
| हीटिंग ज़ोन की लंबाई | 3000 मिमी |
| हीटिंग विधि | पूर्ण गर्म हवा परिसंचरण |
| ना।शीतलन क्षेत्र का | 2 |
| पीसीबी अधिकतम चौड़ाई | 350 मिमी |
| परिवहन दिशा | बाएँ-दाएँ (दाएँ-बाएँ) |
| कन्वेयर बेल्ट ऊंचाई | 880 ± 20 मिमी |

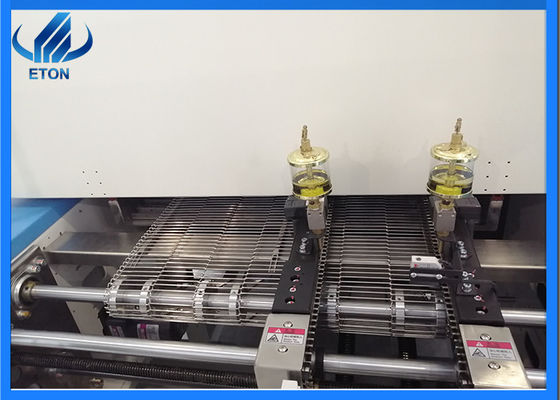

| डिलिवरी विधि | मेश बेल्ट ड्राइव + चेन (वैकल्पिक) |
| कन्वेयर गति | 0-1500 मिमी / मिनट |
| शक्ति | तीन चरण पांच तार एसी: 380 वी 50 हर्ट्ज |
| प्रारंभिक शक्ति | 20kw |
| कार्य शक्ति | 5 किलोवाट |
| ताप समय | 1लगभग 15 मिनट |
| तापमान नियंत्रण रेंज | कमरे का तापमान (350 ℃) |
| तापमान नियंत्रण विधि | पीआईडी नियंत्रण + एसएसआर ड्राइव |
| तापमान नियंत्रण विधि | ± 1 ℃ |
| असामान्य अलार्म | असामान्य तापमान अलार्म |
| मशीन आयाम (एल * डब्ल्यू * एच) | 4200×700×1300 |
| मशीन वजन | 600KG |
कंपनी की जानकारी
सामान्य प्रश्न
प्रश्न: क्या आपके पास उत्पाद प्रमाणन प्रमाणपत्र है?
ए: हमारे उत्पादों में सीसीसी, सीई, एसआरआईए प्रमाणीकरण है।
प्रश्न: बिक्री के बाद सेवा के बारे में कैसे?वारंटी के बारे में कैसे?
ए: आपकी समस्याओं को हल करने के लिए हमारे पास पेशेवर इंजीनियरों की एक टीम है।वारंटी अवधि के दौरान मरम्मत और प्रतिस्थापन की आवश्यकता वाले किसी भी हिस्से को निःशुल्क किया जाता है।हम आपको प्रशिक्षण और ऑन-साइट इंस्टॉलेशन भी प्रदान कर सकते हैं, और मशीन के रिमोट कंट्रोल का समर्थन कर सकते हैं, मशीन चीनी और अंग्रेजी इंटरफ़ेस का उपयोग करती है, जिसे संचालित करना बहुत आसान है।
प्रश्न: क्या आप एक व्यापारिक कंपनी या निर्माता हैं?
हम एक पेशेवर निर्माता हैं जो स्क्रीन प्रिंटर, एसएमटी मशीन, पिक एंड प्लेस मशीन, रीफ्लो ओवन, एसएमटी प्रोडक्शन लाइन और अन्य एसएमटी उत्पादों में विशिष्ट हैं।
