उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | सोल्डरिंग ओवन को रिफ्लो करें | आयाम: | L4800*1350*1450MM |
|---|---|---|---|
| शुद्ध भार: | 1600 किलोग्राम | पीसीबी आकार: | 50 ~ 650 मिमी |
| प्रमाणन: | ISO,CE ISO CCC IPC,UL,ROHS CE ISO | वोल्टेज: | 380 वी, 380 वी / 3 चरण |
| प्रयोग: | पीसीबी सोल्डरिंग, वेल्डिंग, एसएमटी पीसीबीए उत्पादन के लिए स्वचालित संदेश संवहन रिफ्लो ओवन, रिफ्लो सो | प्रकार: | रेफ्लो सोल्डर, एसएमटी रिफ्लो ओवन प्रोफाइलर मशीन |
| रेटेड कर्तव्य चक्र: | १००% | मौजूदा: | 50/60 मेगाहर्ट्ज |
| वारंटी: | 1 वर्ष | तापमान सीमा: | कमरे का तापमान ~ 300 |
| ताप क्षेत्र: | 8 जोन | आवेदन: | Pcb सोल्डरिंग, SMT LED PCB रीफ्लो सोल्डरिंग, SMT LED PCB वेल्डिंग, LED लाइट मेकिंग, SMT लाइन |
| प्रमुखता देना: | बीजीए मरम्मत एसएमटी रिफ्लो ओवन,उच्च गति एसएमटी रिफ्लो ओवन,उच्च स्थिरता एसएमटी रिफ्लो ओवन |
||
| मशीन के तकनीकी मापदंड | |
| हीटिंग तापमान क्षेत्रों की संख्या | शीर्ष 8 छोटे चक्र हीटिंग क्षेत्र, नीचे 8 छोटे चक्र हीटिंग क्षेत्र। |
| हीटिंग मोड | प्लेन वाइंडिंग प्रकार हीटिंग जनरेटर के दोनों ओर, दबाव वाले वायु नलिका, बिंदु से बिंदु आवृत्ति रूपांतरण मोटर गर्मी विनिमय, आवृत्ति रूपांतरण मोटर ड्राइव |
| हीटिंग ज़ोन की लंबाई | 3160MM |
|
शीतलन क्षेत्रों की संख्या
|
2+1 (प्राकृतिक वायु शीतलन प्रणाली) |
| शीतलन क्षेत्र की लंबाई | 800 एमएम |
| ट्रांसमिशन बेल्ट की चौड़ाई | 650MM |
| चेन गाइड रेल की रेंज का विस्तार | 50×250 मिमी |
| पीसीबी का आकार | 50×350 मिमी |
| पीसीबी ऊंचाई सीमाएं | 25 मिमी |
| ट्रांसमिशन दिशा | L→R (R→L) वैकल्पिक है |
| प्रसारण मोड | जाल बेल्ट + चेन + गाइड |
| कन्वेयर बेल्ट की ऊंचाई | 900±20 मिमी |
| पीसीबी परिवहन गति | 0 ̊1.8m/min |
| पीसीबी तापमान अंतर विचलन | ±2°C |
| तापमान नियंत्रण की सटीकता | ±1-2°C ((स्थिर अवस्था) |
| तापमान नियंत्रण सीमा | कमरे का तापमान ~ 300°C सेट किया जा सकता है |
| लागू मिलाप का प्रकार | सीसा रहित मिलाप/सीसा युक्त मिलाप |
| तापमान नियंत्रण मोड | पीआईडी+एसएसआर |
| उपयोग किया गया घटक का प्रकार | सीएसपी, बीजीए, μबीजीए, 0201CHIP और अन्य एकल/डबल पैनल |
| विद्युत कटौती संरक्षण | यूपीएस और विलंबित बंद |
| विद्युत आपूर्ति | 3Φ,380V,50HZ |
| आरंभिक शक्ति | 68 किलोवाट |
| परिचालन शक्ति | 16 किलोवाट |
| गर्म करने का समय | लगभग.20 मिनट |
| आयाम |
L4800*1350*1450MM
|
| शुद्ध भार | 1600 किलो |
| तापमान वक्र प्रणाली | तीन-चैनल ऑन-लाइन वक्र परीक्षण, बुद्धिमान विश्लेषण सॉफ्टवेयर, तापमान और गति प्रदर्शित करें। |
| शरीर का रंग | पूरा कंप्यूटर सफेद |

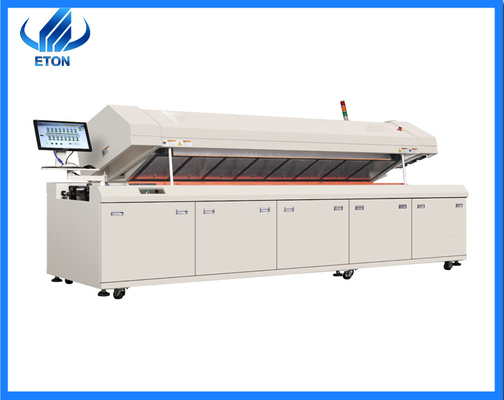

रिफ्लो ओवन--मशीन विवरण
| शरीर का भाग | |
| विमान संरचना |
नवीनतम सुव्यवस्थित आवास डिजाइन, औद्योगिक फ्लैट के माध्यम से फ्रेम, 2 मिमी मोटी स्टील प्लेट का उपयोग खोल बनाने के लिए झुकाव, शरीर के नीचे छह सार्वभौमिक पहियों है, और आठ पैर कप प्लेसमेंट के लिए स्टार्टिंग पोजिशनिंग (बॉडी स्तर और ऊंचाई समायोज्य); |
| सामने और पीछे के दरवाजे की संरचना | सभी पूरी तरह से बंद चुंबक हैंडक्लैप हटाने योग्य संरचना अधिकतम संचालन और रखरखाव अंतरिक्ष सुनिश्चित करने के लिए कर रहे हैं |
| ऊपरी भट्ठी के शरीर का खुला मोड | ऊपरी भट्ठी शरीर का खुला मोड, डबल सिलेंडर जैकिंग, डबल मैकेनिकल रॉड स्व-लॉकिंग फ़ंक्शन, सुरक्षित और विश्वसनीय। यह दो खंडों में विभाजित हैः हीटिंग क्षेत्र और शीतलन क्षेत्र। |
| टैंक संरचना | डबल लेयर स्टेनलेस स्टील एयर प्लेट और स्टेनलेस स्टील एयर नोजल। सुरक्षा प्रभाव को बढ़ाने के लिए आंतरिक टैंक अमेरिकी सीसिल रॉक (120KG/m3) से भरा हुआ है। |
| शीर्ष ढक्कन खोलने का मोड | डबल सिलेंडर जैकिंग |
| सतह उपचार | एंटीस्टेटिक छिड़काव उच्च तापमान ओवन बेकिंग, सुंदर और टिकाऊ। |
| हीटिंग भाग | |
| ताप क्षेत्रों की संख्या | ऊपरी आठ तापमान क्षेत्रों, निचले आठ तापमान क्षेत्रों स्वतंत्र तापमान नियंत्रण, अलग से खोला जा सकता है तापमान क्षेत्रों.हीटिंग स्टार्टिंग शक्ति को कम करने के लिए विभाजित किया जा सकता है. |
| आसन्न तापमान क्षेत्र तापमान अंतर खींच सकते हैं | 100 डिग्री सेल्सियस, सीसा मुक्त प्रक्रिया के उच्चतम मानक के अनुरूप हो सकता है। |
| गर्म करने का समय | कमरे के तापमान से तापमान संतुलन तक प्रारंभ समयः लगभग 20 मिनट |
| आदेश को गर्म करें | मध्य से दोनों ओर एक-एक करके गर्म करने से एक तिहाई ऊर्जा या समय की बचत हो सकती है।दोनों छोरों पर निकास नलिकाओं के कारण एक बड़ा गर्मी का नुकसान होता है |
| पीसीबी पर घटकों की ऊंचाई को सीमित करें | 25 मिमी |
| हीटिंग ज़ोन की लंबाई | 3160MM |
| तापमान समायोजन सीमा | 0°300°C |
| हीटिंग जोन की तापमान नियंत्रण सटीकता | ±1-2°C (स्थिर) |
| सब्सट्रेट का पारदर्शी तापमान विचलन | ±2°C |
| ★ तापमान पर चढ़ने की क्षमता | 3°C/S |
| ★ वायु नलिका संरचना | दुनिया के अग्रणी छोटे परिसंचरण हीटिंग मोड को अपनाएं, ऊपरी और निचले स्वतंत्र गर्म हवा छोटे परिसंचरण प्रणाली, तापमान एकरूपता, उच्च थर्मल मुआवजा दक्षता |
| तापमान क्षेत्र स्वतंत्र बंद समारोह | प्रत्येक तापमान क्षेत्र को कंप्यूटर पीआईडी द्वारा अलग से नियंत्रित किया जाता है, उपयोगकर्ता तापमान क्षेत्र को चुनिंदा रूप से गर्म कर सकता है,जो ऊपरी और निचले पीसीबी बोर्ड के बीच तापमान अंतर के गठन के लिए अनुकूल है |
| पूर्ण भार (या उलट) तक कोई भार नहीं थर्मल संतुलन वसूली समय |
¥0.5 सेकंड, मुख्य कारकः कॉइल प्रकार का हीटर, रॉड प्रकार या प्लेट प्रकार का हीटर यह 60 सेकंड से अधिक समय लगता है |
| गर्म हवा मोटर | उच्च गुणवत्ता उच्च तापमान प्रतिरोधी मोटर, अच्छी संरचना गर्मी अपव्यय, प्रत्यक्ष कनेक्शन impeller, गति मोटर 2800RPM, पर्याप्त गर्म हवा प्रवाह प्रदान कर सकते हैं |
| हीटिंग घटक | हीटिंग तार ताइवान Taichan ब्रांड को अपनाता है, हीटिंग तार हवा में पूरी तरह से नग्न है और हवा नलिका में हवा का प्रवाह पूरी तरह से संपर्क,थर्मल जड़ता प्रभाव को कम करने के लिए सबसे अच्छा गर्मी विनिमय उत्पादन. |

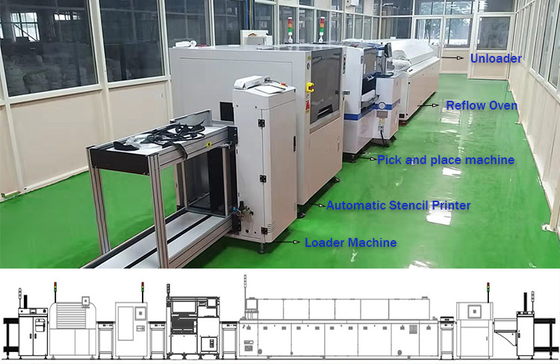

आवेदनःएसएमटी लाइन समाधानःएलईडी प्रकाश उत्पादन लाइन
एलईडी प्रकाश उत्पादन लाइन
