उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रमुखता देना: | YT20S SMT माउंटिंग मशीन,98000CPH SMT माउंटिंग मशीन,104 फीडर्स smd माउंटिंग मशीन |
---|
मशीन की मुख्य विशेषताएं

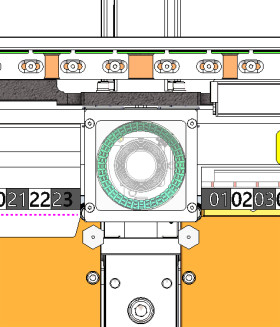

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं, जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर

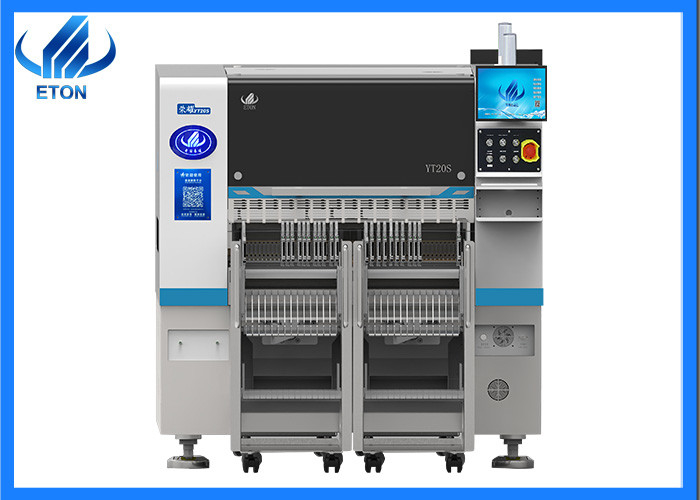

मॉडल | YT20S |
आयाम | |
लम्बाई | 1480 मिमी |
चौड़ाई | 2680 मिमी |
ऊँचाई | 1650 मिमी |
कुल वजन | 2380 किलोग्राम |
पीसीबी | |
पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
पीसीबी मोटाई | 0.5-5 मिमी |
पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
ओ.एस. | |
प्रणाली | विंडोज7 |
सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
प्रदर्शन | एलईडी मॉनिटर |
इनपुट डिवाइस | कीबोर्ड, माउस |
दृष्टि प्रणाली | |
कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
2 पीसीएस मार्क कैमरा | |
बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
अवयव स्थान | 0.2 मिमी |
फीडर स्टेशन का नंबर | 104 पीसीएस |
नोजल की संख्या | 20 पीसीएस |
शक्ति | 220AC 50HZ |
बिजली की खपत | 1.5kw |
परिचालन वातावरण | 23°C±3°C |
प्रसारण गति | >1000 मिमी/सेक |
ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
प्रसारण मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
हमारा लाभ

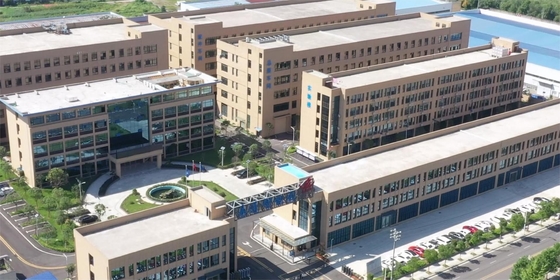

ईटन चीन में एसएमटी मशीन क्षेत्र का अग्रणी है जिसके पास 18 से अधिक वर्षों का अनुभव है। और 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट के साथ सीसीसी, एसआईआरए, सीई प्रमाणपत्रों का स्वामित्व है,12 बौद्धिक संपदा प्रौद्योगिकियों के सॉफ्टवेयर कॉपीराइट.
विदेशी बाजारःउत्पाद 30 से अधिक देशों और क्षेत्रों में निर्यात किए जाते हैं, जिनमें दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि शामिल हैं।
शिपिंग और वितरण
शिपिंग और डिलीवरी के भाग के लिए, आपके संदर्भ के लिए तीन तरीके हैं, और विभिन्न स्थितियों के लिए अलग-अलग तरीका हैः
भूमि परिवहन:अंतर्देशीय देशों के लिए उपयुक्त और वह सस्ती है;
हवाई मालवाहकःतत्काल वस्तुओं के लिए, और यह परिवहन का सबसे महंगा तरीका है;
नौवहन:यह भारी माल के लिए उपयुक्त है, और शिपिंग की सुविधा और कम लागत है जो ग्राहकों के लिए माल के आगमन के समय को स्वीकार करना आसान है।
