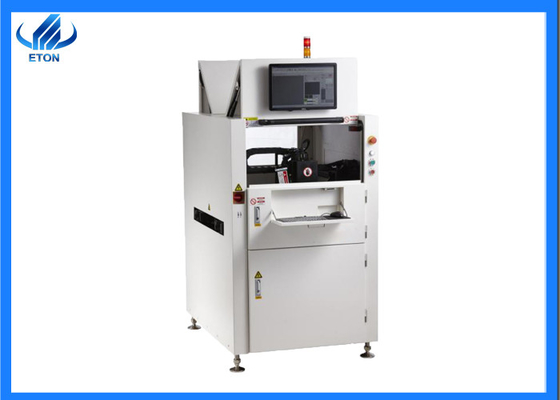

एसपीआई 3 डी सोल्डर पेस्ट निरीक्षण एसएमटी उत्पादन लाइन 50 * 50 - 1200 x 500 मिमी पीसीबीए असेंबली मशीन

थ्रीडी सोल्डर पेस्ट निरीक्षण--ET-SPIDL1200

इलेक्ट्रॉनिक घटकों के उत्पादन के दौरान पट्टा की जाँच की जाती है, यह सुनिश्चित करने के लिए कि पट्टा सही ढंग से लगाया गया था।3 डी इमेजिंग का उपयोग मिलाप पेस्ट के संरेखण और आयतन को मापने के लिए किया जाता हैयह किसी भी दोष का शीघ्र पता लगाने की अनुमति देता है। यह घटकों को स्थायी रूप से कनेक्ट करने से पहले तत्काल सुधारात्मक कार्रवाई करने की अनुमति देता है।

● प्रोग्रामेबल फेज मॉड्यूलेशन प्रोफाइल माप प्रौद्योगिकी (पीएसएलएम पीएमपी): पेटेंट आविष्कार, मूल प्रोग्रामेबल संरचना ग्रिड सॉफ्टवेयर का उपयोग करके ग्रिड अवधि सेट कर सकते हैं;यांत्रिक ड्राइव और ट्रांसमिशन भागों को समाप्त कर दिया जाता है, जो उपकरण की सटीकता और अनुप्रयोग सीमा में काफी सुधार करता है, यांत्रिक पहनने और रखरखाव लागत से बचता है,और एसएमटी उत्पादन लाइनों में 100% उच्च परिशुद्धता तीन आयामी माप सटीक मुद्रित मिलाप पेस्ट प्राप्त करता है.

● स्वतंत्र रूप से विकसित पेटेंट किए गए सिंक्रोनस स्ट्रक्चर्ड लाइट टेक्नोलॉजी, सोल्डर पेस्ट के त्रि-आयामी पता लगाने में छाया प्रभाव हस्तक्षेप को हल करती है।आरजी दो आयामी प्रकाश स्रोत के साथ संयुक्त, यह उच्च-विपरीत सब्सट्रेट, जैसे कि काले सब्सट्रेट, सिरेमिक सब्सट्रेट आदि को पूरी तरह से संभालता है। लाल, नीले और हरे रंग की रोशनी का उपयोग करके, यह रंग 2 डी छवियों को प्रदान कर सकता है;

● उच्च-रिज़ॉल्यूशन इमेज प्रोसेसिंग सिस्टम: अल्ट्रा-हाई फ्रेम रेट 5-मेगापिक्सल इंडस्ट्रियल सीसीडी कैमरा, उच्च-अंत लेंस के साथ संयुक्त, 0201 सोल्डर पेस्ट का तेजी से और स्थिर पता लगाने का समर्थन करता है।यह विभिन्न संकल्पों की एक किस्म भी प्रदान करता है जैसे कि 13umग्राहकों की उत्पाद विविधता और पता लगाने की गति की आवश्यकताओं को पूरा करने के लिए 16um और 20um;

● फास्ट गेर्बर आयात और प्रोग्रामिंग सॉफ्टवेयर, जो उद्योग में सबसे तेज़ 5 मिनट की प्रोग्रामिंग प्राप्त कर सकता है;मैनुअल टीच फंक्शन उपयोगकर्ताओं को प्रोग्राम करने और परीक्षण करने में सुविधा प्रदान करता है जब कोई Gerber डेटा नहीं होता है;

● जेड-अक्ष वास्तविक समय गतिशील प्रोफाइलिंगः पीएसएलएम सुविधा पीसीबी विकृति परिवर्तनों की वास्तविक समय गतिशील ट्रैकिंग प्रदान करती है, जो लचीली सर्किट बोर्डों और पीसीबी की विकृति समस्या को पूरी तरह से हल करती है।

● शक्तिशाली प्रक्रिया सांख्यिकीय विश्लेषण कार्य (एसपीसी):वास्तविक समय में एसपीसी सूचना प्रदर्शन और पूर्ण और विविध एसपीसी उपकरण उपयोगकर्ताओं को वास्तविक समय में उत्पादन समस्याओं की निगरानी करने और खराब सोल्डर पेस्ट प्रिंटिंग के कारण होने वाले दोषों को कम करने की अनुमति देते हैं. ऑपरेटरों को मजबूत गुणवत्ता नियंत्रण समर्थन प्रदान करें, जिससे उपयोगकर्ताओं को एक नज़र में देखने की अनुमति मिलती है;

● उपकरण की दोहरावशीलता <<10% (6 सिग्मा) है।

आवेदन

अनुप्रयोग क्षेत्र
घरेलू उपकरण क्षेत्र
इलेक्ट्रॉनिक उत्पाद
ऑटोमोबाइल इलेक्ट्रॉनिक्स
एयरोस्पेस उद्योग
प्रकाश उद्योग
