उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वारंटी: | 1 वर्ष | लागू घटक: | 0201 ~ 12MM पैकेजिंग सामग्री और आईसी सामग्री (0201 ~ 35 * 35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य |
|---|---|---|---|
| नाम: | श्रीमती स्वचालित पिक एंड प्लेस मशीन | आवेदन: | एलईडी रोशनी, बिजली के उत्पादों, घरेलू उपकरण |
| विद्युत आपूर्ति: | 220 वी, 50 हर्ट्ज | स्थिति: | नया |
| उत्पाद का नाम: | YT20S-II | वजन: | 2380 किग्रा |
| बढ़ते गति: | 98000 सीपीएच | ||
| प्रमुखता देना: | 20 सिर एसएमटी प्लेसमेंट मशीन,घरेलू उपकरण उत्पादन एसएमटी प्लेसमेंट मशीन,सर्वश्रेष्ठ एसएमटी प्लेसमेंट मशीनें |
||

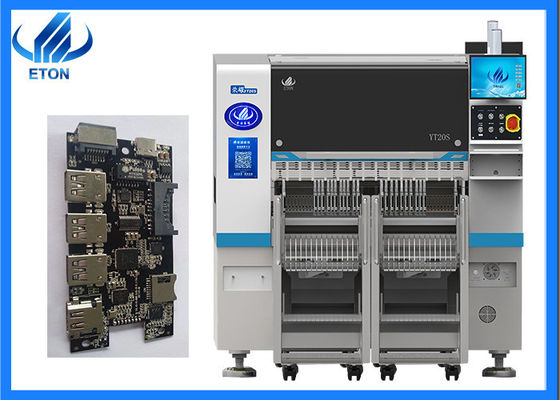

स्वतंत्र अनुसंधान चुंबकीय रैखिक मोटर SMT 20 पीसी सिर प्लेसमेंट मशीन

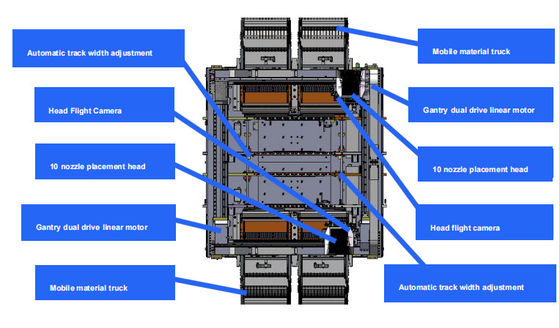

मशीन की मुख्य विशेषताएं

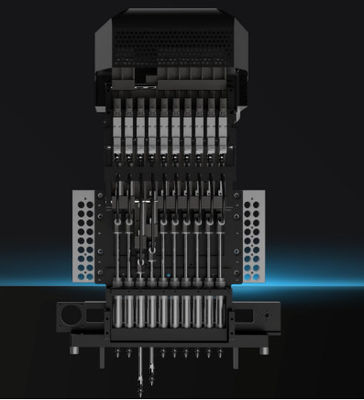

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं, जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हमने 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त कीं,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा, आदि के रूप में विदेशी प्रमाण पत्र भी अर्जित किए।
पैकेज
चरण 1: उपकरण से बचने के लिए खिंचाव फिल्म के साथ लपेटें।
चरण 2: वैक्यूम पेपर पैकेजिंग और नमी प्रतिरोधी बैग, ताकि नमी से बचने के लिए परिवहन के दौरान मशीन को सूखा रखा जा सके।
चरण 3: परिवहन के दौरान मशीन को नुकसान से बचाने के लिए मशीन को ठीक करने के लिए पट्टियों और त्रिकोणीय लकड़ी का उपयोग करें।
चरण 4: निर्यात की जाने वाली प्रत्येक मशीन को मजबूत निर्यात लकड़ी के बक्से से लैस किया जाएगा, ताकि यह सुनिश्चित किया जा सके कि वितरित उत्पाद अच्छा है।
शिपिंग और वितरण
हम सामानों को आमतौर पर कंटेनरों में बंदरगाह तक ले जाते हैं और फिर उन्हें गंतव्य तक भेजते हैं। मशीनों के परिवहन के लिए, भूमि परिवहन और हवाई परिवहन भी संभव है।
सेवा
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी वारंटी के दौरान किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी।
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
नियमित रूप से ग्राहकों का दौरा करते हैं. हम विभिन्न शहरों में विभिन्न प्रदर्शनियों में हर साल, एक ही समय में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त में स्थापित करने और आपको मशीन का संचालन करने के लिए प्रशिक्षण देने के लिए आएंगे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आपके पास विदेशी बिक्री के बाद सेवा है?
एकः हम विदेश में तकनीकी सहायता प्रदान कर सकते हैं. यदि आपके पास कोई तकनीकी समस्या है, तो हमारे इंजीनियर आपको समय पर सहायता प्रदान करेंगे. विदेश में, हमारे पास भारत कार्यालय, भारतीय इंजीनियर, यरूशलेम कार्यालय है,अभियंता, मिस्र के इंजीनियर आदि।
प्रश्न: प्रशिक्षण कैसा चल रहा है?
उत्तर: हमारी मशीनें खरीदने के बाद आप अपने इंजीनियरों को हमारे कारखाने में भेज सकते हैं, या हम अपने इंजीनियरों को आपके कारखाने में भेज सकते हैं, और फिर हम आपके कर्मियों को इन मशीनों को संचालित करने के लिए प्रशिक्षित करेंगे।ऑनलाइन प्रशिक्षण और वीडियो ट्यूटोरियल.
प्रश्न: क्या मशीन का प्रयोग करना मुश्किल है?
उत्तर: मशीन बहुत ही बुद्धिमान और संचालित करने में आसान है, जैसे कि स्मार्ट फोन, सॉफ्टवेयर भी हमारी कंपनी द्वारा बनाया गया है, इसलिए हम जानते हैं कि इसे और अधिक बुद्धिमान और संचालित करने के लिए अनुकूल कैसे बनाया जाए।
प्रश्न: क्या आपकी मशीनों के पास गुणवत्ता प्रमाण पत्र हैं?
एकः हम CE, SIRA, सीसीसी, आईएसओ के साथ उच्च तकनीक उद्यम हैं "अच्छी तरह से ज्ञात ब्रांड" और कई प्रौद्योगिकी पेटेंट के रूप में सम्मानित, और एलईडी प्रकाश उत्पादन लाइन कार्यक्रम में समृद्ध अनुभव (13 से अधिक वर्षों) है।
