उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वारंटी: | 1 वर्ष | लागू घटक: | 0201 |
|---|---|---|---|
| नाम: | श्रीमती पिक एंड प्लेस मशीन | आवेदन: | एसएमडी उत्पादन लाइन, एसएमटी माउंटिंग शूटर मशीन, एसएमटी उत्पादन लाइन |
| विद्युत आपूर्ति: | 220 वोल्ट | स्थिति: | नया, 100% मूल, एकदम नया |
| बढ़ते गति: | 98000 सीपीएच | प्रकार: | स्वचालित |
| प्रयोग: | सर्किट बोर्ड असेंबली, एसएमटी माउंटिंग मशीन, एसएमडी, एलईडी | ||
| प्रमुखता देना: | 98000CPH SMT बनाने की मशीन,उच्च परिशुद्धता एसएमटी बनाने की मशीन,220 वी एसएमटी बनाने की मशीन |
||

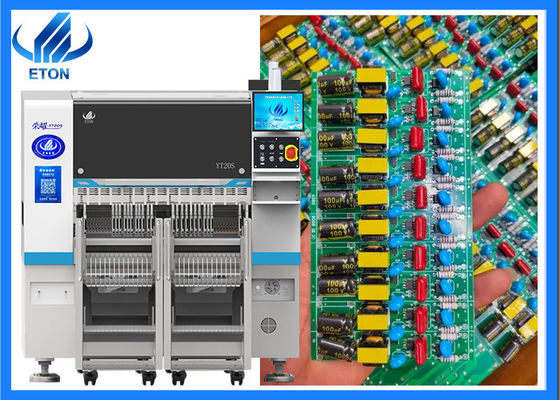

मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |

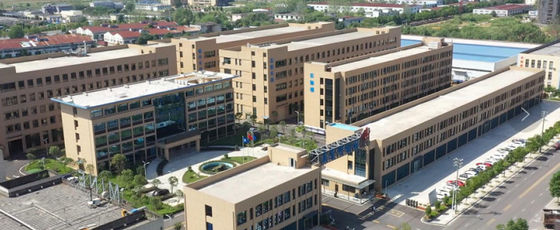

कंपनी का परिचय:
हमारी कंपनी हर साल देश-विदेश में कई प्रदर्शनी में भाग लेती है,
आप ईटीओएन के बूथ को चीन में कुछ प्रसिद्ध बड़े पैमाने पर प्रदर्शनियों में देखेंगे, जिनमें शेन्ज़ेन, गुआंगज़ौ, चोंगकिंग, शंघाई और अन्य स्थानों पर आयोजित बड़े पैमाने पर प्रदर्शनियां शामिल हैं।
विदेशी प्रदर्शनियों में मुंबई, दिल्ली, मिस्र, तुर्की और वियतनाम सहित 20 से अधिक देशों में प्रदर्शनियां शामिल हैं।
सेवा:
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी. वारंटी के दौरान. किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी निः शुल्क होगा.
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
हम नियमित रूप से ग्राहकों का दौरा करते हैं। हम हर साल एक ही समय में विभिन्न शहरों में विभिन्न प्रदर्शनी में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त में स्थापित करने और आपको मशीन का संचालन करने के लिए प्रशिक्षण देने के लिए आएंगे।
पैकेजिंग:
उत्पादों के पैकिंग के लिए, हम उत्पादों के नुकसान को कम करने के लिए वैक्यूम पैकिंग का उपयोग करते हैं।हम मशीनों की सुरक्षा सुनिश्चित करने के लिए उन्हें कवर करने के लिए लकड़ी के बक्से का उपयोग.
एस.एम.टी. प्रक्रिया में एक्स-रे किस तरह के दोषों का पता लगा सकता है?
एक्स-रे घटक मिलाप के आंतरिक निरीक्षण कर सकते हैं। यह अपर्याप्त मिलाप, खराब मिलाप,और सोल्डर जोड़ों का शॉर्ट सर्किट.
जब छिद्रों, slag समावेशन, और अधूरी मिलाप जैसे दोष होते हैं, चमकदार धब्बे या चमकदार लाइनों दोष क्षेत्र में गठन किया जाएगा।हम परीक्षण छवि में एक क्षेत्र आसपास के पृष्ठभूमि क्षेत्र की तुलना में उज्ज्वल है या नहीं के आधार पर एक क्षेत्र में एक दोष है कि क्या न्याय कर सकते हैंछवि प्रसंस्करण के दृष्टिकोण से, हम दोष का पता लगाने वाली छवि में पिक्सेल ग्रे मान के आधार पर न्याय कर सकते हैं कि कोई क्षेत्र दोष है या नहीं।
रिक्तियों का सबसे अधिक कारण सोल्डर पेस्ट और घटक स्वयं हैं। एक्स-रे छवि में, सोल्डर जोड़ों में कुछ "बुलबुले" देखे जा सकते हैं।
यदि मिलाप के जोड़ों के बीच एक ग्रे "पुल" है, तो हम मूल रूप से न्याय कर सकते हैं कि मिलाप शॉर्टकट है।
यदि सॉल्डर पेस्ट की मात्रा असामान्य है या एसएमटी विचलित है, तो घटकों को स्थानांतरित किया जा सकता है। एक्स-रे निरीक्षण छवियों के आधार पर, पिन और पैड की छाया मेल नहीं खाती है,और हम देख सकते हैं कि घटकों गलत जगह हैं.
वेल्डिंग दोषों का आकलन ग्रेस्केल और सोल्डर जोड़ों के आकार के आधार पर किया जा सकता है।
पीसीबी पैड का ऑक्सीकरण खराब मिलाप का कारण बन सकता है। एक्स-रे निरीक्षण द्वारा प्रस्तुत छवि यह है कि मिलाप जोड़ सामान्य से काफी बड़ा है।
अपर्याप्त मिलाप पेस्ट या फिर से प्रवाह के दौरान पास के वायस में बहने वाला मिलाप पेस्ट। एक्स-रे छवियों पर, मिलाप जोड़ सामान्य से छोटे होते हैं।
ठंडी मिलाप SMT मिलाप पेस्ट का अपूर्ण संलयन है, जो पुनः मिलाप के दौरान अपर्याप्त मिलाप तापमान और समय के कारण होता है। आमतौर पर इसे पहचानना आसान नहीं होता है,लेकिन एक्स-रे निरीक्षण चित्र स्पष्ट रूप से समस्या दिखाते हैं.
