उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 1754 (एल) एक्स 1249 (डब्ल्यू) एक्स 1600 (एच) मिमी | एफपीसीबी न्यूनतम आकार: | 50 मिमी |
|---|---|---|---|
| आवेदन: | एसएमडी उत्पादन लाइन | परिवहन ऊँचाई: | 900±40मिमी |
| पीसीबी अधिकतम चौड़ाई: | 550 मिमी | सिर: | दो स्वतंत्र मोटर चालित प्रिंट हेड |
| स्क्वीजी स्पीड: | 6~300मिमी/सेकंड | स्क्वीजी प्रेशर: | 0 ~ 10 किग्रा / सेमी 2 |

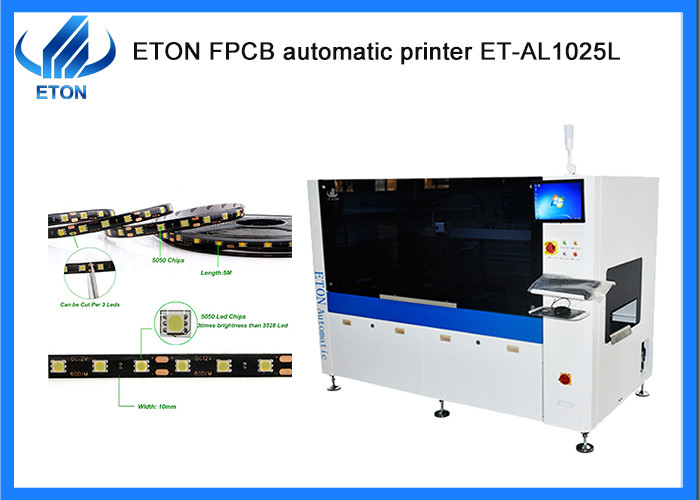

एसएमटी उच्च दक्षता100 एम लचीली पट्टी स्वचालित स्टेंसिल प्रिंटर मशीन
मशीन का विन्यास
● प्रोग्राम करने योग्य निलंबन प्रिंटर सिर;
●दो सेट स्टेपिंग मोटर ड्राइव,सामने और पीछे स्क्रैपर के दबाव को अलग से समायोजित किया जा सकता है ताकि स्क्रैपर सामग्री के थकान विरूपण के कारण सामने और पीछे मुद्रण की असंगति सुनिश्चित हो सके;
●प्रभावी ढंग से स्ट्रोक को नियंत्रित करें, मुद्रण दक्षता में सुधार करें, और सोल्डर पेस्ट के रिसाव को रोकें;
● स्टैंडर्ड स्टेनलेस स्टील स्क्रैपर, अद्वितीय डिजाइन, ब्लेड की सेवा जीवन में सुधार;
● नीचे की ओर दृष्टि संरेखण प्रणाली;
● सीएनसी गाइड रेल समायोजन;
● औद्योगिक नियंत्रित कंप्यूटर,विंडोज एक्सपी इंटरफ़ेस ऑपरेटिंग सिस्टम;
● अंतर्निहित सॉफ्टवेयर निदान प्रणाली;
● एसएमईएमए इंटरफ़ेस।
तकनीकी पैरामीटर
| स्क्रीन फ्रेम | न्यूनतम आकार | 850 मिमी |
| अधिकतम आकार | 550 मिमी | |
| मोटाई | 25 से 45 मिमी | |
| एफपीसीबी न्यूनतम आकार | 50 मिमी | |
| एफपीसीबी अधिकतम आकार | 260 मिमी | |
| एफपीसीबी मोटाई | 0.5~5 मिमी | |
| एफपीसीबी वारपेज | अधिकतम. एफपीसीबी विकर्ण 1% | |
| परिवहन ऊंचाई | 900±40 मिमी | |
| परिवहन दिशा | बाएं-दाएं | |
| परिवहन गति | अधिकतम 1000 मिमी/एस प्रोग्राम करने योग्य (समायोज्य) | |
| बोर्ड का स्थान | समर्थन प्रणाली | प्लेटफ़ॉर्म जैकिंग तनाव |
| क्लैंपिंग सिस्टम | किनारा क्लैंप तय | |
| प्रिंट हेड | दो स्वतंत्र मोटर चालित प्रिंट सिर | |
| स्क्वीजी गति | 6~300 मिमी/सेक | |
| स्क्वीगी दबाव | 0~10 किलोग्राम/सेमी2 | |
| स्क्वीगी कोण | 55° (मानक) | |
| स्क्वीगी का प्रकार | स्टेनलेस स्टील ((मानक), प्लास्टिक | |
| स्टेंसिल अलग करने की गति | 0.1~20mm/sec प्रोग्राम करने योग्य | |
| सफाई प्रणाली | मैनुअल सफाई | |
| तालिका समायोजन सीमाएँ | X:±5mm;Y:±5mm;θ:±2° | |
| मशीन | ||
| स्थिति सटीकता दोहराएं | ±0.01 मिमी | |
| मुद्रण की सटीकता | ±0.025 मिमी | |
| चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
| हवा की आवश्यकता | 4.5~6Kg/cm2 | |
| पावर इनपुट | AC:220±10%,50/60HZ 1Φ 1.5KW | |
| नियंत्रण विधि | पीसी नियंत्रण | |
| मशीन के आयाम | 1754 ((L) X1249 ((W) X1600 ((H) मिमी | |
| मशीन का वजन | लगभग:600 किलोग्राम | |
| प्लेट ऊंचाई पर एफपीसीबी परिवहन | 20 मिमी | |
प्रमाणपत्र
एक प्रौद्योगिकी आधारित उद्यम के रूप में, ईटीओएन एसएमटी (सतह माउंट प्रौद्योगिकी), नई ऊर्जा एफपीसी (लचीला मुद्रित सर्किट), अर्धचालक आईजीबीटी, साथ ही एयरोस्पेस और सैन्य उद्योगों में माहिर है।पिक-एंड-प्लेस मशीनों के क्षेत्र में तकनीकी नवाचार और उत्पाद विकास के लिए प्रतिबद्ध, कंपनी कड़ी मेहनत के माध्यम से राष्ट्र को बढ़ावा देने के मूल दर्शन का पालन करती है। यह लगातार अपने उत्पादों की तकनीकी सामग्री और प्रतिस्पर्धात्मकता में सुधार करती है,तकनीकी नवाचार के लिए एक व्यापक प्रणाली स्थापित करने के लिएईटीओएन को 200 से अधिक पेटेंट दिए गए हैं, जिनमें 20 से अधिक आविष्कार पेटेंट, 40 से अधिक सॉफ्टवेयर कॉपीराइट और अंतरराष्ट्रीय अग्रणी प्रौद्योगिकियों के लिए कई पेटेंट शामिल हैं।
सेवा
संबंधित मशीन
Weएक पूरी एसएमटी उत्पादन लाइन प्रदान कर सकता है,एलईडी प्रकाश उत्पादन लाइनः
1.पिक एंड प्लेस मशीन
2लोडर मशीन
3. कन्वेयर मशीन
4स्टेंसिल प्रिंटर मशीन
5पुनः प्रवाह ओवन मशीन
6. अनलोडिंग मशीन
7. लोडर पेस्ट मिक्सर
8. रोल-टू-रोल एलईडी स्ट्रिप लाइट असेंबली मशीन
