उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| घटक: | 0201 ~ 12MM पैकेजिंग सामग्री और आईसी सामग्री (0201 ~ 35 * 35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य | अवयव स्थान: | 0.2 मिमी |
|---|---|---|---|
| स्थिति: | 100% मूल, एकदम नया | बढ़ते मोड: | समूह पिकिंग और अलग-अलग प्लेसिंग |
| पैकेज: | लकड़ी का मामला | इष्टतम गति: | 98000CPH |
| बिजली की खपत: | 1.5 किलोवाट | नोजल की संख्या: | 20 पीसी |
| प्रमुखता देना: | पीसीबी मशीन,पीसीबी माउंटिंग पिक एंड प्लेस मशीन,अनुकूलित 98000CPH पिक एंड प्लेस मशीन |
||

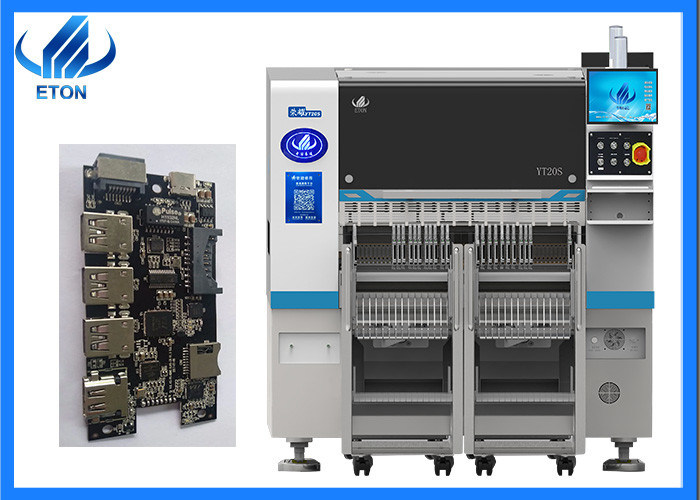

अनुकूलित 98000 इष्टतम गति एसएमटी पीसीबी माउंटिंग चुनें और जगह मशीन
मशीन की मुख्य विशेषताएं

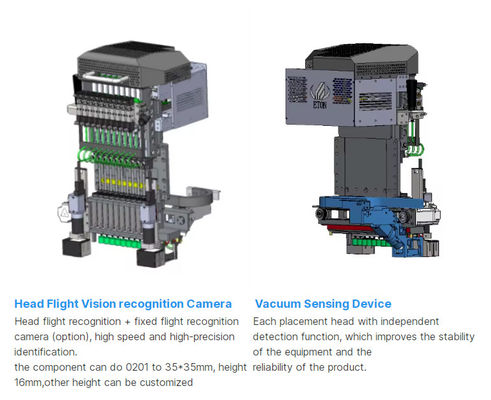

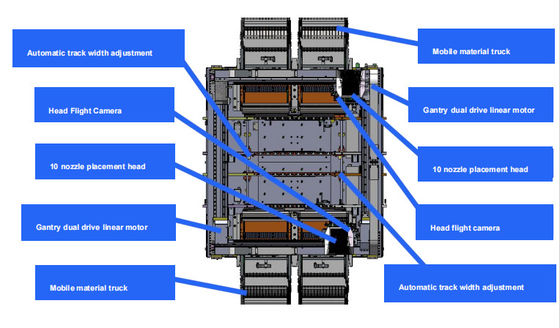

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
पैकेज
फिल्म पैकेज और फोम कपास में पैकिंग, और मजबूत लकड़ी के बक्से में वैक्यूम बैग को कवर करना।
बाजार
हमारे उत्पादों को दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि सहित 30 से अधिक देशों और क्षेत्रों में निर्यात किया गया था। और यहां हमारे कुछ बड़े ग्राहक हैंः
सूर्या, पोलीकैब, एफआईईएम, आरके, जीके, टेकनो एलईडी, कैलकॉम, एसीके, केंडल, रंगडोंग, यूनिस्टार, आदि।
एसएमटी लाइन समाधान
सेवा
हमारा लाभ
हम आपके लिए एसएमटी लाइन समाधान प्रदान कर सकते हैं!
पिक एंड प्लेस मशीन/रिफ्लो ओवन/स्टेंसिल प्रिंटर/पीसीबी कन्वेयर/एसपीआई/एओआई. इत्यादि
1प्रकाश कारखाना: एलईडी बल्ब, डीओबी, लेंस, पैनल लाइट, डाउनलाइट, स्ट्रीट लाइट, ट्यूब,0.5 मीटर, 1 मीटर स्ट्रिप लाइट, आदि।
2निःशुल्क स्थापना और प्रशिक्षण के लिए विदेशी इंजीनियरों को उपलब्ध कराएं।
3.चीन के एसएमटी मशीन निर्माता के शीर्ष ब्रांड,ईटीओएन के लिए 500 कर्मचारी
