उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गति: | 98000CPH | वितरण: | 30 दिनों के भीतर |
|---|---|---|---|
| आयाम: | 1480मिमी *2680मिमी *1650मिमी | सॉफ्टवेयर: | आर एंड डी स्वतंत्र रूप से |
| घटक: | 0201 ~ 12MM पैकेजिंग सामग्री और आईसी सामग्री (0201 ~ 35 * 35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य | अवयव स्थान: | 0.2 मिमी |
| नोजल की संख्या: | 20 पीसी | शक्ति: | 220एसी 50 हर्ट्ज |
| प्रमुखता देना: | पीसीबी असेंबली पिक एंड प्लेस मशीन,20 सिर पीसीबी असेंबली मशीन,20 हेड पिक एंड प्लेस मशीन |
||

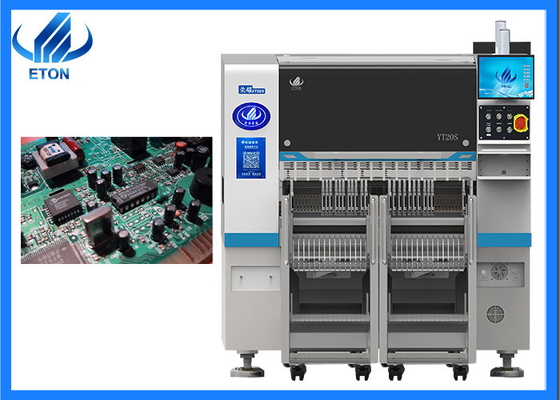

20 सिर उच्च प्रदर्शन पीसीबी विधानसभा एसएमटी चुनें और जगह मशीन
मशीन की मुख्य विशेषताएं

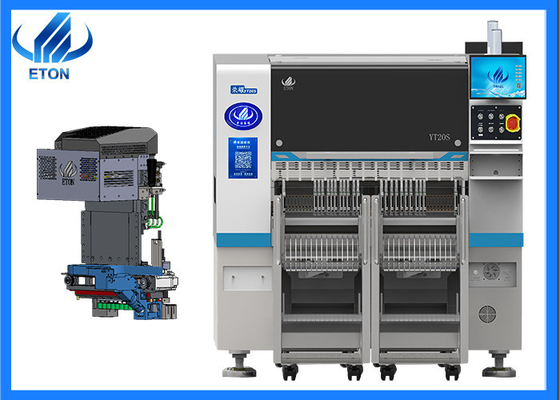

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।

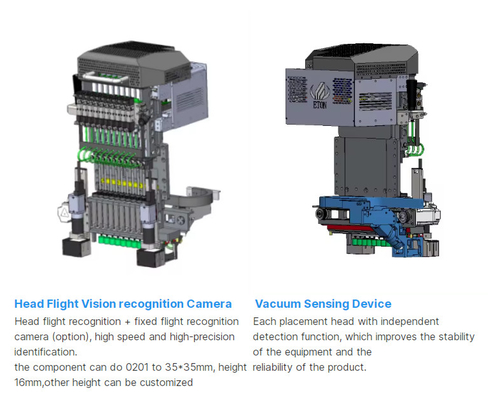

वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
हमारे प्रदर्शन
हमारी कंपनी ने भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी आदि सहित विदेशों में विभिन्न प्रदर्शनियों में भाग लिया है।
हमारा लाभ
एसएमटी लाइन समाधान
शिपिंग और वितरण
शिपिंग मार्गः
※ हवा से, नमूना और छोटे पैकेज के लिए
※ समुद्र के द्वारा, बड़े पैकेज और मात्रा के लिए;
※ ग्राहक के अनुरोध के अनुसार अन्य तरीके।
प्रसव का समय:
※ 30 दिनों के भीतर।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: प्रशिक्षण कैसा चल रहा है?
उत्तर: हमारी मशीनें खरीदने के बाद आप अपने इंजीनियरों को हमारे कारखाने में भेज सकते हैं, या हम अपने इंजीनियरों को आपके कारखाने में भेज सकते हैं, और फिर हम आपके कर्मियों को इन मशीनों को संचालित करने के लिए प्रशिक्षित करेंगे।ऑनलाइन प्रशिक्षण और वीडियो ट्यूटोरियल.
प्रश्न: क्या मशीन का प्रयोग करना मुश्किल है?
उत्तर: मशीन बहुत बुद्धिमान और संचालित करने में आसान है, जैसे कि स्मार्ट फोन, सॉफ्टवेयर भी हमारी कंपनी द्वारा बनाया गया है, इसलिए हम जानते हैं कि इसे और अधिक बुद्धिमान और संचालित करने के लिए अनुकूल कैसे बनाया जाए।
