उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आवेदन: | एलईडी रोशनी, बिजली के उत्पादों, घरेलू उपकरण | पीसीबी आकार: | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
|---|---|---|---|
| आयाम: | 1480मिमी *2680मिमी *1650मिमी | फीडर स्टेशनों की संख्या: | 104 पीसीएस |
| नोक: | 20 पीसी | संचरण दिशा: | सिंगल (बाएं → दाएं या दाएं → बाएं) |
| शक्ति: | 220एसी 50 हर्ट्ज | ट्रांसमिशन मोड: | ऑनलाइन ड्राइव |
| प्रमुखता देना: | 104 स्टेशन एसएमटी पिक एंड प्लेस मशीन,ड्राइवर बोर्ड असेंबली पिक प्लेस मशीन,एलईडी डिस्प्ले पिक एंड प्लेस मशीन |
||

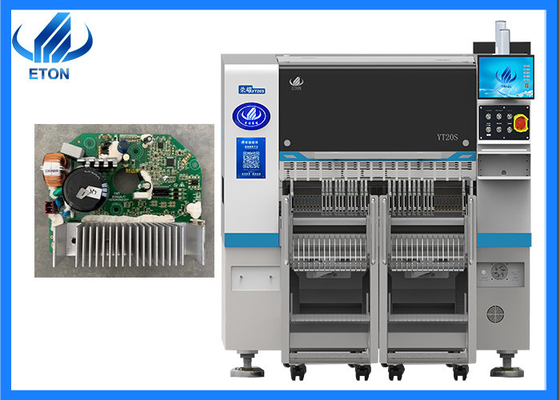

98000CPH हाई स्पीड एलईडी डिस्प्ले ड्राइवर बार्ड एसएमटी पिक एंड प्लेस मशीन
मशीन की मुख्य विशेषताएं

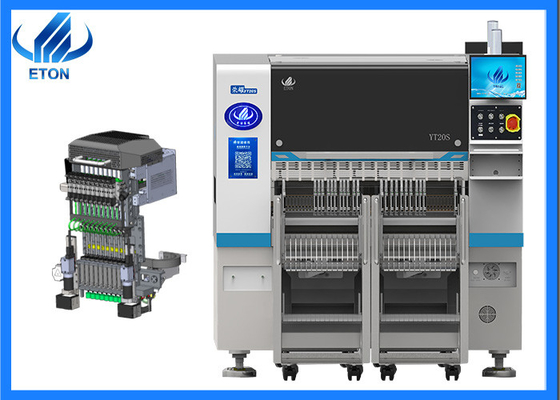

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।

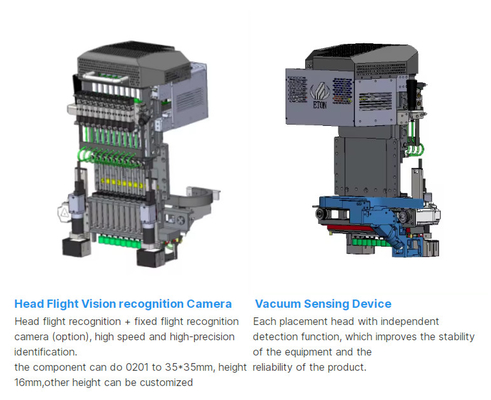

वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
प्रमाणपत्र
एसएमटी मशीन विनिर्माण उद्योग में अनुभवी नेता के रूप में, हमने बौद्धिक संपदा प्रौद्योगिकियों की बहुतायत जुटाई है, जिसमें 14 आविष्कार पेटेंट शामिल हैं,135 व्यावहारिक पेटेंट और 55 सॉफ्टवेयर कॉपीराइट। नवाचार के प्रति हमारी प्रतिबद्धता का एक और उदाहरण हमारे समर्पित इन-हाउस अनुसंधान और विकास विभाग द्वारा दिया गया है,अत्याधुनिक उत्पादन और निरीक्षण क्षमता सुनिश्चित करना.
पैकेज
चरण 1: उपकरण से बचने के लिए खिंचाव फिल्म के साथ लपेटें।
चरण 2: वैक्यूम पेपर पैकेजिंग और नमी-प्रूफ बैग, ताकि नमी से बचने के लिए परिवहन के दौरान मशीन को सूखा रखा जा सके।
चरण 3: परिवहन के दौरान मशीन को नुकसान से बचाने के लिए मशीन को ठीक करने के लिए पट्टियों और त्रिकोणीय लकड़ी का उपयोग करें।
चरण 4: निर्यात की जाने वाली प्रत्येक मशीन को मजबूत निर्यात लकड़ी के बक्से से लैस किया जाएगा, ताकि यह सुनिश्चित किया जा सके कि वितरित उत्पाद अच्छा है।
शिपिंग और वितरण
हम सामानों को आमतौर पर कंटेनरों में बंदरगाह तक ले जाते हैं और फिर उन्हें गंतव्य तक भेजते हैं। मशीनों के परिवहन के लिए, भूमि परिवहन और हवाई परिवहन भी संभव है।
सेवा
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी वारंटी के दौरान किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी।
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
नियमित रूप से ग्राहकों का दौरा करते हैं. हम विभिन्न शहरों में विभिन्न प्रदर्शनियों में हर साल, एक ही समय में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ अभियंता आपके कारखाने में मुफ्त में स्थापित करने और आपको प्रशिक्षण देने के लिए आएंगे कि मशीन कैसे संचालित की जाए।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आपकी मशीनों के पास गुणवत्ता प्रमाण पत्र हैं?
एकः हम CE, SIRA, सीसीसी, आईएसओ के साथ उच्च तकनीक उद्यम हैं "अच्छी तरह से ज्ञात ब्रांड" और कई प्रौद्योगिकी पेटेंट के रूप में सम्मानित, और एलईडी प्रकाश उत्पादन लाइन कार्यक्रम में समृद्ध अनुभव (13 से अधिक वर्षों) है।
प्रश्न: आपको अन्य आपूर्तिकर्ताओं से नहीं बल्कि हमसे क्यों खरीदना चाहिए?
एः हम अच्छी गुणवत्ता और प्रतिष्ठा के साथ 13 से अधिक वर्षों के साथ एसएमटी मशीन के उच्च तकनीक पेशेवर निर्माता हैं। हमारे पास ग्राहक को नया कारखाना और नई लाइन शुरू करने में मदद करने का समृद्ध अनुभव है।"व्यावसायिक, उच्च-प्रभावी, लागत-बचत" हमारे फायदे हैं।
