उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वारंटी: | 1 वर्ष | लागू घटक: | 0201 |
|---|---|---|---|
| नाम: | SMD चिप एनकाउंटर, SMT पिक एंड प्लेस मशीन, SMT चिप एनकाउंटर | स्थिति: | नया, 100% मूल |
| उत्पाद का नाम: | प्लेस मशीन \ एलईडी एनकाउंटर \ एलईडी असेंबली मशीन | बढ़ते गति: | 98000 सीपीएच |
| प्रकार: | स्वचालित | फीडर: | 104 |
| प्रमुखता देना: | 0201 घटक माउंटिंग मशीन,0201 अर्धचालक माउंटिंग मशीन,0201 घटक माउंट बनाने वाली मशीन |
||
मशीन की मुख्य विशेषताएं
एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं, जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है

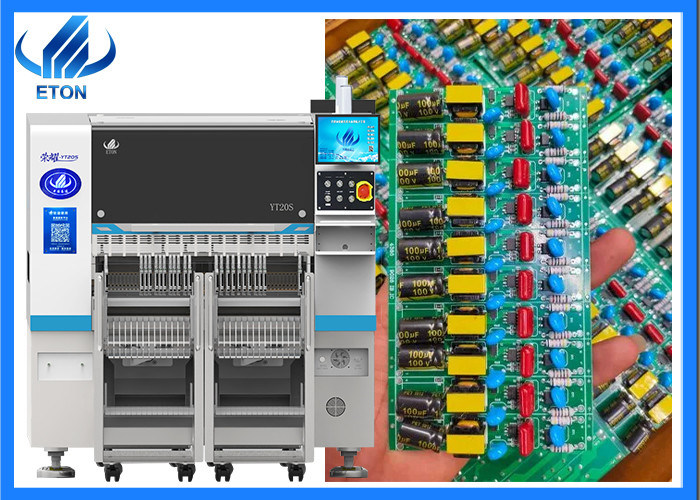

मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |

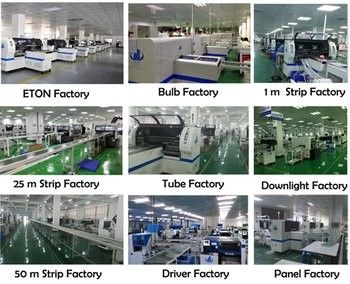

कंपनी प्रोफ़ाइल
शेन्ज़ेन ईटीओएन ऑटोमेशन उपकरण कं, लिमिटेड दुनिया में एक अग्रणी स्वचालित उच्च गति वाली पिक-एंड-प्लेस मशीन निर्माता है जो उच्च दक्षता कम खपत पर केंद्रित है।इस बीच ईटीओएन डिजाइन की मजबूत क्षमता के साथ चीन में सबसे बड़ा उच्च तकनीक निर्माता भी है, अनुसंधान एवं विकास, विनिर्माण, बिक्री और सेवा, and rated as “Shenzhen high-tech enterprise” “China high-tech enterprise” “Shenzhen top brand” “2019 LED Technology innovation Award” “The 4th China LED First Innovation Award” “Industry Special Contribution Award” “Double soft enterprise” etc.
शेन्ज़ेन ईटीओएन ऑटोमेशन उपकरण कं, लिमिटेड ने प्लेसमेंट मशीन उपकरण के विकास और निर्माण के लिए प्रतिबद्ध किया है,"ग्राहकों की सेवा" की अवधारणा पर जोर देना और बाजार के रुझान को स्थापित करना.
प्रदर्शनी
सेवा
1आदेश से पहलेः
हम एसएमटी लाइन के पेशेवर सुझाव का समर्थन करेंगे
हम उत्पादों के अनुसार सबसे अच्छा मॉड्यूल की सिफारिश करेंगे
हम कारखाने की कीमत के साथ सबसे अच्छा उद्धरण की आपूर्ति करेगा
2आदेश के बादः
मशीन शिपिंग से पहले अच्छा परीक्षण और उम्र बढ़ने होगा
हम मशीन मुक्त स्थापना और प्रशिक्षण का समर्थन करते हैं, विशेष समय हम ऑनलाइन प्रशिक्षण का समर्थन करते हैं, और वीडियो शिक्षण।
हमारे पास पेशेवर बिक्री के बाद टीम है, जितनी जल्दी हो सके समस्या को हल कर सकता है
मशीन की वारंटी एक वर्ष है, वारंटी के दौरान, किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी, जो ग्राहकों के लिए मुफ्त होगी।
शिपिंग और पैकेजिंग
सभी मशीनों वैक्यूम और लकड़ी के पैकिंग के साथ पैक कर रहे हैं
चरण 1: फिल्म पैकेजिंग।
चरण 2: वैक्यूम पैकेजिंग।
चरण 3: लकड़ी के बॉक्स पैकेजिंग
आप हम पर भरोसा कर सकते हैं, क्योंकि हमारे पास मशीन की सुरक्षा के लिए पेशेवर और मानक पैकेजिंग है।
अक्सर पूछे जाने वाले प्रश्न
1क्या इंजीनियर मशीन स्थापित करने के लिए स्वतंत्र है?
एकः हाँ, हम मशीन निः शुल्क स्थापना और प्रशिक्षण के लिए अपने कारखाने के लिए इंजीनियर भेज देंगे एक बार आप हमारी मशीन खरीदते हैं।
2. क्या आपकी मशीन एलईडी बल्ब/पैनल लाइट/लेंस/डिस्प्ले/लचीली पट्टी लाइट आदि के निर्माण के लिए उपयुक्त है?
एकः हाँ, एसएमटी मशीन व्यापक रूप से एलईडी प्रकाश व्यवस्था और विद्युत बोर्ड के सभी प्रकार के लिए लागू किया जाता है।
चिप3014/3528/5050/etc,0402/0603/0805 प्रतिरोधक, संधारित्र, ट्रांसफार्मर, पुल, आदि
3.क्या आपने चिप माउंटर मशीन लीड की है?
एः हाँ, ईटीओएन चीन में एसएमटी मशीन के सबसे बड़े निर्माता के रूप में। हम Jiangxi शहर, चीन में 50000 वर्ग मीटर से अधिक औद्योगिक पार्क के मालिक हैं। शेन्ज़ेन, झोंगशान, झेजियांग, भारत, मिस्र में कार्यालय स्थापित करें,आदिहम साथी मशीनें प्रदान करते हैंः
1एलईडी प्रकाश व्यवस्था के लिए उच्च गति पिक और प्लेस मशीन
2. सभी प्रकार के प्रकाश और विद्युत बोर्ड के लिए बहुक्रियाशील पिक एंड प्लेस मशीन
3. स्वचालित स्टेंसिल प्रिंटर मशीन
4अर्ध-स्वचालित स्टेंसिल प्रिंटर मशीन
5एकल कन्वेयर मशीन
6. डबल रेल कन्वेयर मशीन
7. लेंस/ट्रांसफार्मर/कंडेसिटर आदि के लिए वाइब्रेटर प्लेट
8. 8 मिमी/12 मिमी/16 मिमी/24 मिमी विद्युत फीडर
9. आठ क्षेत्र रिफ्लो ओवन
10पीसीबी सफाई मशीन
11. लोडर पेस्ट मिक्सर
12लोडर मशीन
13. अनलोडिंग मशीन
14. पूरे एसएमटी लाइन समाधान
आदि...
4.ऑपरेटिंग भाषा के बारे में क्या?
हमारी मशीन चीनी/अंग्रेजी भाषा का समर्थन करती है।
