YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली

YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली

बड़ी छवि :  YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: ETON
प्रमाणन: CE,CCC,SIRA,ISO
मॉडल संख्या: YT20S
दस्तावेज़: उत्पाद पुस्तिका पीडीएफ
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 सेट
पैकेजिंग विवरण: फिल्म पैकेज और फोम कपास में पैकिंग, और मजबूत लकड़ी के बक्से के भीतर वैक्यूम बैग को कवर करना।
प्रसव के समय: 30 कार्यदिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 50 सेट
विस्तृत उत्पाद विवरण
मशीन वजन: लगभग: 2380 किग्रा माउंटिंग ऊंचाई: 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है)
फीडर: 104पीसी घुड़सवार सिर: 20 प्रमुख
मॉड्यूल: YT20S पैकिंग: वैक्यूम पैकेजिंग + लकड़ी के बॉक्स पैकेजिंग
आवेदन: पीसीबी असेंबली आवेदन करना: श्रीमती उत्पादन लाइन
प्रमुखता देना:

पीसीबी असेंबली एसएमटी प्लेसमेंट उपकरण

,

500*300 मिमी पीसीबी एसएमटी प्लेसमेंट उपकरण

,

उच्च गति पीसीबी असेंबली उपकरण

उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली एसएमटी प्लेसमेंट उपकरण

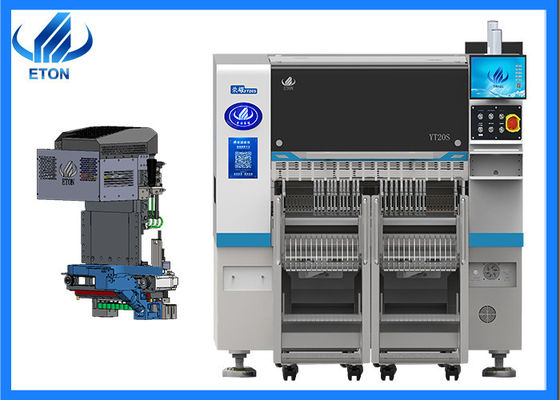

मशीन की मुख्य विशेषताएं

एकीकृत प्लेसमेंट हेड

हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं, जो गति, सटीकता और स्थिरता में काफी सुधार करता है

सटीक कोने प्रणाली

मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।

वैक्यूम सेंसर

प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।

अति-उच्च गति क्षमता

उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है



मशीन का मुख्य पैरामीटर

मॉडल YT20S
आयाम
लम्बाई 1480 मिमी
चौड़ाई 2680 मिमी
ऊँचाई 1650 मिमी
कुल वजन 2380 किलोग्राम
पीसीबी
पीसीबी लंबाई चौड़ाई अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी
पीसीबी मोटाई 0.5-5 मिमी
पीसीबी क्लैंपिंग सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य
माउंट मोड समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग
ओ.एस.
प्रणाली विंडोज7
सॉफ्टवेयर स्वतंत्र रूप से अनुसंधान एवं विकास
प्रदर्शन एलईडी मॉनिटर
इनपुट डिवाइस कीबोर्ड, माउस
दृष्टि प्रणाली
कैमरा का संख्या 1 पीसीएस (हेड फ्लाइट विजन कैमरा)
2 पीसीएस मार्क कैमरा
बढ़ी हुई सटीकता CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ)
माउंटिंग ऊंचाई 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है)
माउंटिंग गति 98000 सीपीएच ((सबसे अच्छी स्थिति में)
घटक 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है
अवयव स्थान 0.2 मिमी
फीडर स्टेशन का नंबर 104 पीसीएस
नोजल की संख्या 20 पीसीएस
शक्ति 220AC 50HZ
बिजली की खपत 1.5kw
परिचालन वातावरण 23°C±3°C
प्रसारण गति >1000 मिमी/सेक
ट्रांसमिशन दिशा एकल ((बाएं→ दाएं या दाएं→ बाएं)
प्रसारण मोड ऑनलाइन ड्राइव
स्थिति मोड ऑप्टिकल
गैस की खपत 0.4-0.6mpa (4-6kgf/cm2) 600N/min
विद्युत नियंत्रण ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास
मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास
एक्स, वाई, जेड अक्ष ड्राइव रास्ता उच्च अंत चुंबकीय रैखिक मोटर
भोजन का तरीका दोहरी मोटर के साथ बुद्धिमान फीडर
उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस अनुकूलित

हमारे प्रदर्शन

हमारी कंपनी ने भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी आदि सहित विदेशों में विभिन्न प्रदर्शनियों में भाग लिया है।

YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली 0

हमारा लाभ

  • 20 से अधिक वर्षों के लिए एसएमटी उच्च गति पिक और प्लेस मशीन पर ध्यान केंद्रित
  • उत्पादों का निर्यात दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि सहित 30 से अधिक देशों और क्षेत्रों में किया जाता है।
  • ईटीओएन ने 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, बौद्धिक संपदा प्रौद्योगिकियों के 12 सॉफ्टवेयर कॉपीराइट प्राप्त किए हैं, ताकि एसएमटी व्यापार का अग्रणी निर्माता बन सके।

YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली 1YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली 2

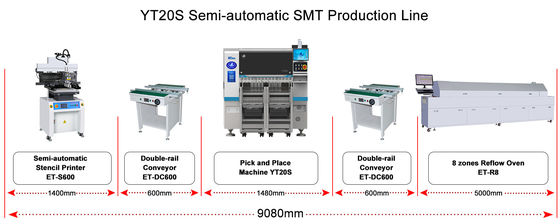

एसएमटी लाइन समाधान

YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली 3



शिपिंग और वितरण

शिपिंग मार्गः

※ हवा से, नमूना और छोटे पैकेज के लिए

※ समुद्र के द्वारा, बड़े पैकेज और मात्रा के लिए;

※ ग्राहक के अनुरोध के अनुसार अन्य तरीके।

प्रसव का समय:

※ 30 दिनों के भीतर।

YT20S SMT प्लेसमेंट उपकरण उच्च गति अधिकतम 500*300 मिमी पीसीबी असेंबली 4
