उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वारंटी: | 1 वर्ष | लागू घटक: | 0201 |
|---|---|---|---|
| नाम: | SMD चिप एनकाउंटर, SMT पिक एंड प्लेस मशीन, SMT चिप एनकाउंटर | स्थिति: | नया, 100% मूल |
| उत्पाद का नाम: | प्लेस मशीन \ एलईडी एनकाउंटर \ एलईडी असेंबली मशीन | बढ़ते गति: | 98000 सीपीएच |
| प्रकार: | स्वचालित | फीडर: | 104 |
| प्रमुखता देना: | 0201 एसएमटी असेंबली मशीन,98000CPH SMT माउंटिंग मशीन,डबल आर्म एसएमटी असेंबली मशीन |
||

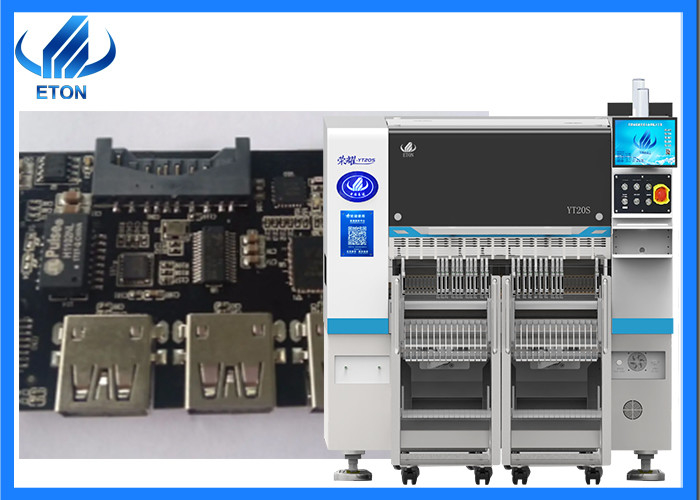

मशीन की मुख्य विशेषताएं
एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |

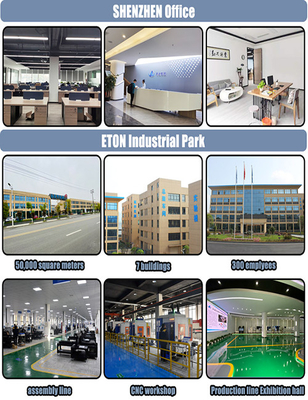

कंपनी प्रोफ़ाइल
2020 में, ईटीओएन जियांग्शी औद्योगिक पार्क को सफलतापूर्वक पूरा किया गया, एक उन्नत प्रसंस्करण और विनिर्माण केंद्र, सख्त गुणवत्ता नियंत्रण और मानकीकृत उत्पादन से लैस,उत्पादन प्रक्रियाओं को सुव्यवस्थित करनाईटीओएन उन्नत प्रौद्योगिकी और नवाचार तेजी से बाजार की क्रांति को चलाता है, और 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट,12 सॉफ्टवेयर कॉपीराइट, इसके अलावा ईटन ने सबसे तेज़ स्वचालित पिक एंड प्लेस मशीन का आविष्कार किया है जिसकी गति 170000 सीपीएच है, जो बहुत श्रम और उत्पादन स्थान को बचाता है, संयुक्त राज्य अमेरिका, कोरिया, भारत, जर्मनी में बड़ी बाजार हिस्सेदारी प्राप्त की है,मिस्र, तुर्की, वियतनाम, ट्यूनीशिया, थाईलैंड 30 से अधिक काउंटी।
प्रदर्शनी
हमारी कंपनी हर साल देश-विदेश में कई प्रदर्शनी में भाग लेती है,
आप चीन में कुछ प्रसिद्ध बड़े पैमाने पर प्रदर्शनियों में ईटीओएन के बूथ को देखेंगे, जिसमें शेन्ज़ेन, गुआंगज़ौ, चोंगकिंग, शंघाई और अन्य स्थानों में आयोजित बड़े पैमाने पर प्रदर्शनियां शामिल हैं।
विदेशी प्रदर्शनियों में मुंबई, दिल्ली, मिस्र, तुर्की और वियतनाम सहित 20 से अधिक देशों में प्रदर्शनियां शामिल हैं।
शिपिंग और पैकेजिंग
पैकेजिंगः मानक एलईडी एसएमटी मशीन को प्लास्टिक की फिल्म से लपेटें, फिर एक 20 "कंटेनर में लोड करें; लकड़ी के बॉक्स पैकिंग को अनुकूलित किया जा सकता है।
प्रसवः 30% टी/टी अग्रिम भुगतान के बाद 35-40 दिनों, खरीदार निरीक्षण करने के लिए आना चाहिए जब हम परीक्षण चल रहा है, परीक्षण के बाद, प्रसव से पहले 70% शेष राशि का भुगतान
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: यह पहली बार है जब मैं इस प्रकार की मशीन का उपयोग करता हूं, क्या इसे संचालित करना आसान है?
एकः अंग्रेजी मैनुअल या गाइड वीडियो है जो आपको दिखाता है कि मशीन का उपयोग कैसे करें।
यदि आपके पास अभी भी कोई प्रश्न है, तो कृपया हमें ई-मेल / स्काइप / फोन / ट्रेड मैनेजर ऑनलाइन सेवा द्वारा संपर्क करें।
प्रश्न: यदि मशीन को प्राप्त करने के बाद कोई समस्या है, तो मैं कैसे कर सकता हूं?
एकः मशीन वारंटी अवधि में आपको मुफ्त भाग भेजें।
यदि भाग 0.5 किलो से कम है, तो हम डाक का भुगतान करते हैं।
यदि यह 0.5KG से अधिक है, तो आपको डाक का भुगतान करना होगा
प्रश्न: क्या आपकी मशीनों में गुणवत्ता प्रमाण पत्र है?
उत्तर: सभी मशीनों ने सीई, एसआईआरए और सीसीसी प्रमाण पत्र पास किया है और उनके पास अपना पेटेंट है।
प्रश्न: भुगतान का तरीका क्या है?
एकः हम टी/टी भुगतान का समर्थन करते हैं।
प्रश्न: डिलीवरी का समय कब है?
उत्तर: भुगतान के 30 दिनों के भीतर डिलीवरी।
