उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| घटक रेंज: | 0201 ~ 12MM पैकेजिंग सामग्री और आईसी सामग्री (0201 ~ 35 * 35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य | मॉडल का नाम: | YT20S |
|---|---|---|---|
| अवयव स्थान: | 0.2 मिमी | शक्ति: | 220एसी 50 हर्ट्ज |
| सिर: | 20 पीसी | क्षमता: | 98000CPH |
| उपयुक्त: | एलईडी डिस्प्ले बनाने की मशीन | परिचालन लागत वातावरण: | 1.5 किलोवाट |
| प्रमुखता देना: | 98000CPH SMT पिक एंड प्लेस मशीन,1.5KW SMT पिक एंड प्लेस मशीन,इलेक्ट्रिक बोर्ड एसएमटी पिक एंड प्लेस मशीन |
||

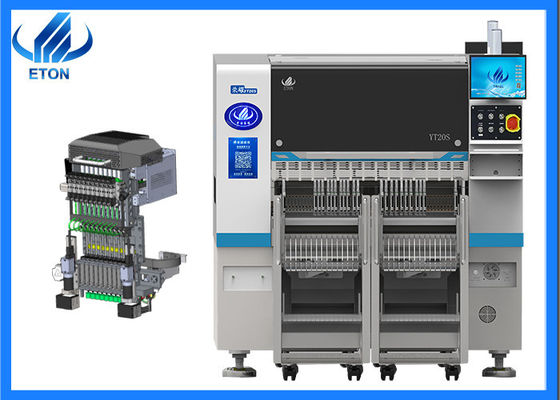

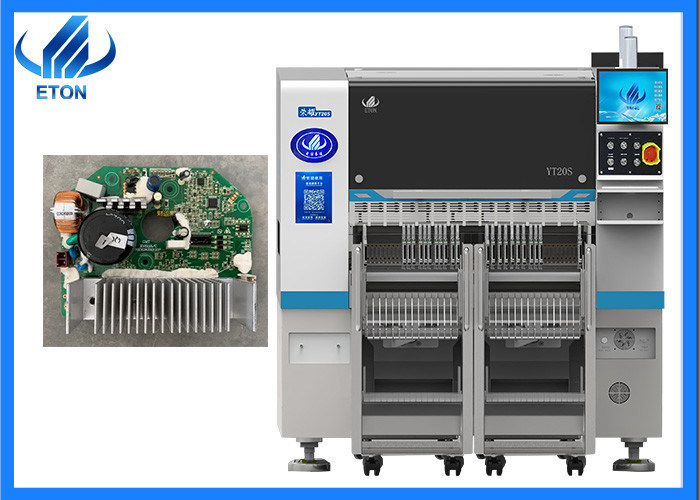

1.5KW बिजली ऊर्जा बचत 98000CPH इलेक्ट्रिक बोर्ड एसएमटी पिक और जगह मशीन
मशीन की मुख्य विशेषताएं
एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
हमारे प्रदर्शन
हमारी कंपनी ने भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी आदि सहित विदेशों में विभिन्न प्रदर्शनियों में भाग लिया है।
हमारा लाभ
एसएमटी लाइन समाधान
शिपिंग और वितरण
शिपिंग मार्गः
※ हवा से, नमूना और छोटे पैकेज के लिए
※ समुद्र के द्वारा, बड़े पैकेज और मात्रा के लिए;
※ ग्राहक के अनुरोध के अनुसार अन्य तरीके।
प्रसव का समय:
※ 30 दिनों के भीतर।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. दूसरों के उत्पादन के लिए मशीन के आपके गुण क्या हैं?
उत्तर. प्रारंभ में, हमारे उत्पादन का अध्ययन करने के लिए हमारे पास एक मजबूत अनुसंधान एवं विकास विभाग है, और हमारे ग्राहक प्रौद्योगिकी और उपकरणों के बारे में नवीनतम जानकारी प्राप्त करने के लिए मशीन के मुफ्त उन्नयन का आनंद ले सकते हैं, इसके अलावा,हमारे पास उत्पादन की सेवा के लिए 52000 वर्ग मीटर का औद्योगिक पार्क है।, हमारी मशीनों की असेंबली और कमीशन।
प्रश्न. यदि मुझे मशीन की एक सही लाइन की आवश्यकता है तो क्या आप आपूर्ति कर सकते हैं?
उत्तर. हाँ, उत्पादन के लिए एक पूरी लाइन की आवश्यकताओं के लिए, हम अपने उत्पादों के लिए एक सही उत्पादन लाइन के लिए बनाने के लिए पेशेवर उपकरण है,क्योंकि हमारे पास 50,000 वर्ग मीटर का औद्योगिक पार्क और उत्कृष्ट अनुसंधान एवं विकास कर्मचारी हैं।, जो प्रति माह 50 सेट मशीन का उत्पादन कर सकता है।
प्रश्न. आपकी सेवा कैसी रही?
ए. हम अपने ग्राहकों को सुनिश्चित करते हैं कि वे स्थापना, रखरखाव और मुफ्त उन्नयन के लिए मशीन की संचार सेवा और प्रासंगिक आवश्यकताओं का इष्टतम अनुभव प्राप्त करें।
प्रश्न. क्या आप भुगतान की शर्त के रूप में डी/पी या डी/ए स्वीकार कर सकते हैं?
