उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| ऑपरेशन इंटरफ़ेस: | चीनी और अंग्रेजी इंटरफ़ेस | कुल वजन: | 2380 किग्रा |
|---|---|---|---|
| वितरण: | 30 दिनों के भीतर | प्लेसमेंट प्रमुख: | 20 नोजल |
| वारंटी: | 1 वर्ष | घटक रेंज: | 0201 ~ 12MM पैकेजिंग सामग्री और आईसी सामग्री (0201 ~ 35 * 35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य |
| प्लेसमेंट दरें: | 98000CPH | पीसीबी आकार: | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| प्रमुखता देना: | 20 पीसी सिर एसएमटी प्लेसमेंट मशीन,SMT प्लेसमेंट मशीन 98000CPH,ओडीएम एसएमटी प्लेसमेंट मशीन |
||

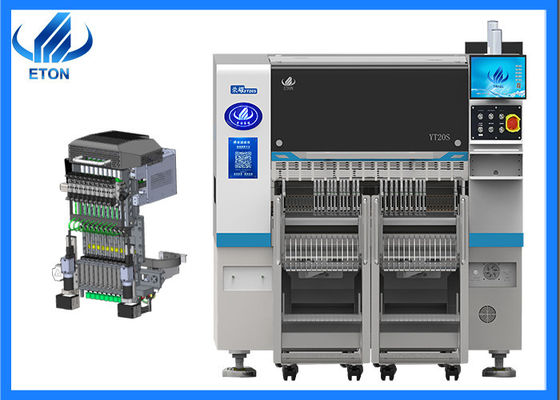

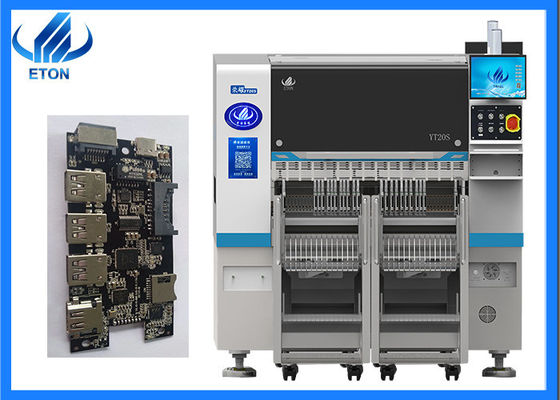

स्वतंत्र अनुसंधान और विकसित SMT 20 पीसी सिर प्लेसमेंट मशीन
मशीन की मुख्य विशेषताएं
एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हम 9 आविष्कार पेटेंट, 200 व्यावहारिक पेटेंट, 49 सॉफ्टवेयर कॉपीराइट सहित बौद्धिक संपदा प्रौद्योगिकियों की एक संख्या प्राप्त,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा, आदि के रूप में विदेशी प्रमाण पत्र भी अर्जित किए।
पैकेज
चरण 1: उपकरण से बचने के लिए खिंचाव फिल्म के साथ लपेटें।
चरण 2: वैक्यूम पेपर पैकेजिंग और नमी-प्रूफ बैग, ताकि नमी से बचने के लिए परिवहन के दौरान मशीन को सूखा रखा जा सके।
चरण 3: परिवहन के दौरान मशीन को नुकसान से बचाने के लिए मशीन को ठीक करने के लिए पट्टियों और त्रिकोणीय लकड़ी का उपयोग करें।
चरण 4: निर्यात की जाने वाली प्रत्येक मशीन को मजबूत निर्यात लकड़ी के बक्से से लैस किया जाएगा, ताकि यह सुनिश्चित किया जा सके कि वितरित उत्पाद अच्छा है।
शिपिंग और वितरण
हम सामानों को आमतौर पर कंटेनरों में बंदरगाह तक ले जाते हैं और फिर उन्हें गंतव्य तक भेजते हैं। मशीनों के परिवहन के लिए, भूमि परिवहन और हवाई परिवहन भी संभव है।
सेवा
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी वारंटी के दौरान किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी।
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
नियमित रूप से ग्राहकों का दौरा करते हैं। हम विभिन्न शहरों में विभिन्न प्रदर्शनियों में हर साल, एक ही समय में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त में स्थापित करने और आपको मशीन का संचालन करने के लिए प्रशिक्षण देने के लिए आएंगे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. यदि मुझे मशीन की एक सही लाइन की आवश्यकता है तो क्या आप आपूर्ति कर सकते हैं?
उत्तर. हाँ, उत्पादन के लिए एक पूरी लाइन की आवश्यकताओं के लिए, हम अपने उत्पादों के लिए एक सही उत्पादन लाइन के लिए बनाने के लिए पेशेवर उपकरण है,क्योंकि हमारे पास 50,000 वर्ग मीटर का औद्योगिक पार्क और उत्कृष्ट अनुसंधान एवं विकास कर्मचारी हैं।, जो प्रति माह 50 सेट मशीन का उत्पादन कर सकता है।
प्रश्न. आपकी सेवा कैसी रही?
ए. हम अपने ग्राहकों को सुनिश्चित करते हैं कि वे स्थापना, रखरखाव और मुफ्त उन्नयन के लिए मशीन की संचार सेवा और प्रासंगिक आवश्यकताओं का इष्टतम अनुभव प्राप्त करें।
प्रश्न. क्या आप भुगतान की शर्त के रूप में डी/पी या डी/ए स्वीकार कर सकते हैं?
उत्तर. हमारी नियमित भुगतान शर्तों के लिए, हम आमतौर पर टी/टी का उपयोग करते हैं।
प्रश्न. मैं कुशलतापूर्वक माल खरीदने के लिए आपसे कैसे संपर्क कर सकता हूँ?
ए. अलीबाबा, ट्रेडलिंक, विदेशी व्यापार एक्सप्रेस के ट्रेडिंग प्लेटफॉर्म पर आप जिन उत्पादों को चाहते हैं, उनकी पूछताछ करना, या व्हाट्सएप, स्काइप आदि जैसे सामाजिक सॉफ्टवेयर के साथ हमसे संपर्क करना।
प्रश्न. मैं आपके औद्योगिक क्षेत्र में कैसे घूम सकता हूँ यदि मैं जहाज पर हूँ?
ए. यदि आपके पास चीनी एजेंट है तो हम आपको पर्यावरण दिखाने के लिए एक नियुक्ति कर सकते हैं, बेशक हम आपको औद्योगिक पार्क दिखाने के लिए वीडियो कॉल भी कर सकते हैं, या यदि आपको आवश्यकता हो तो हम आपको कुछ वीडियो करेंगे.
