उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वजन: | 2380 किग्रा | मशीन का नाम: | स्वचालित पिक एंड प्लेस मशीन |
|---|---|---|---|
| स्थान की सीमा: | 0201 ~ 12MM पैकेजिंग सामग्री और आईसी सामग्री (0201 ~ 35 * 35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य | फीडर: | 104 पीसीएस |
| पीसीबी मोटाई: | 0.5-5 मिमी | पीसीबी लंबाई चौड़ाई: | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| बढ़ते गति: | 98000 सीपीएच ((सबसे अच्छी स्थिति में) | माउंटिंग ऊंचाई: | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| प्रमुखता देना: | 500*300 मिमी SMT प्लेसमेंट मशीन,पीसीबी एसएमटी प्लेसमेंट मशीन,इलेक्ट्रॉनिक उत्पाद SMT प्लेसमेंट मशीन |
||

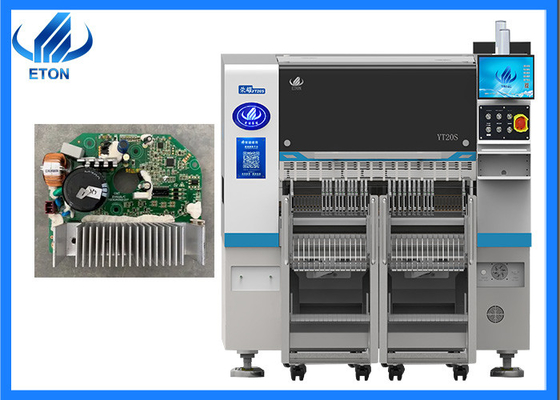

220AC 50HZ ड्राइवर बोर्ड इलेक्ट्रॉनिक उत्पाद SMT प्लेसमेंट मशीन
विवरण

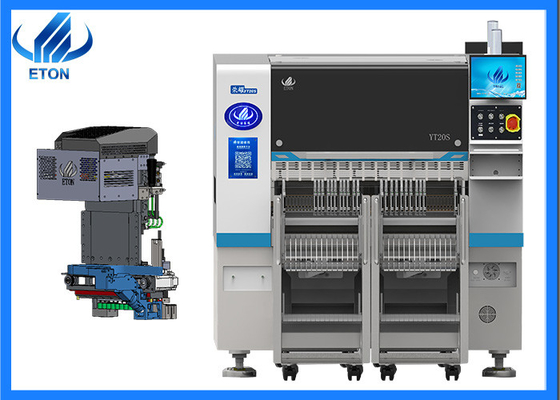

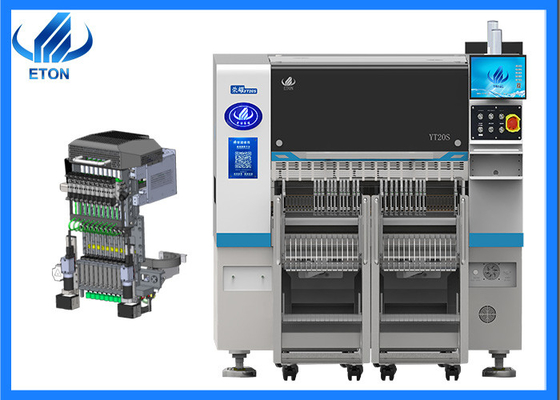

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
मशीन अनुप्रयोग
हमारे प्रदर्शन
30 से अधिक देशों और क्षेत्रों के साथ व्यापार एसएमटी पिक एंड प्लेस मशीन की एक अनुभवी कंपनी के रूप में, ईटन ने विदेशी देशों के कई प्रदर्शनियों में भाग लिया है,जैसे भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, आदि और हम भी हमारे घरेलू प्रदर्शनी में भाग लिया है, जैसे गुआंगज़ौ गुआंगया प्रदर्शनी,शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी आदि।
संबंधित मशीन
ईटीओएन, चीन में एक प्रमुख एसएमटी हाई स्पीड पिक एंड प्लेस मशीन निर्माता, एसएमटी उत्पादन लाइनों के लिए व्यापक समाधान प्रदान करता है, जिसमें स्टेंसिल प्रिंटर जैसे परिधीय उपकरण,कन्वेयर, गोंद डिस्पेंसर, ट्रांजिशनल और रिफ्लो ओवन।
एलईडी प्रकाश उत्पादन के लिए हमारी पूर्ण एसएमटी उत्पादन लाइन में निम्नलिखित आवश्यक मशीनें शामिल हैंः
ईटीओएन के साथ, आप एलईडी प्रकाश निर्माण के लिए एक निर्बाध रूप से एकीकृत और कुशल एसएमटी उत्पादन प्रक्रिया तक पहुंच सकते हैं।
पैकेज
मशीन के पैकेज के लिए के रूप में, हम इसे फिल्म पैकिंग और फोम कपास में डाल दिया, धूल और पानी की मशीन की रक्षा करने और परिवहन के दौरान मशीन के शुष्क रखने के लिए,और निर्दिष्ट बंदरगाह के लिए परिवहन के लिए लकड़ी के बक्से के साथ सुसज्जित.
