उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| कुल वजन: | 2380 किग्रा | वितरण: | 15-30 दिन |
|---|---|---|---|
| नलिका: | 20 पीसी | आवेदन करना: | श्रीमती उत्पादन लाइन |
| इष्टतम बढ़ते गति: | 98000CPH | फीडर स्टेशन: | 104पीसी |
| फीडर: | 104पीसी | प्रयोग: | एसएमटी माउंटिंग मशीन,इलेक्ट्रिकल बोर्ड |
| प्रमुखता देना: | 98000CPH SMT पिक एंड प्लेस मशीन,इलेक्ट्रिकल बोर्ड एसएमटी पिक एंड प्लेस मशीन,98000CPH हाई स्पीड एसएमटी उत्पादन लाइन |
||

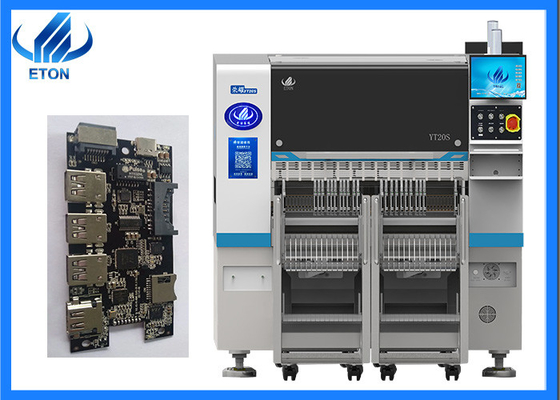

नई 98000CPH हाई स्पीड इलेक्ट्रिकल बोर्ड SMT पिक एंड प्लेस मशीन
मशीन की मुख्य विशेषताएं

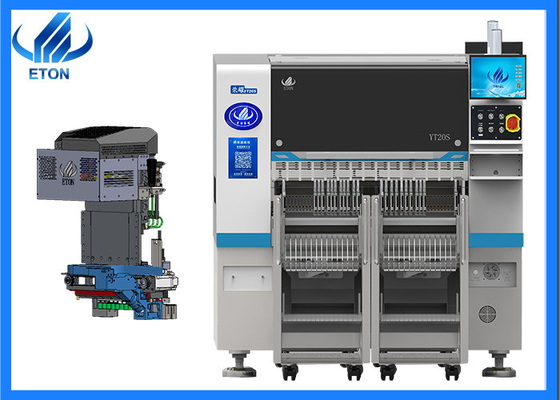

एकीकृत प्लेसमेंट हेड
हल्के, सिर एकीकृत रूप से बनाया गया है, Z अक्षों के 10 सेट स्वतंत्र रूप से मॉड्यूलर चुंबकीय रैखिक मोटर द्वारा नियंत्रित किए जाते हैं जो गति, सटीकता और स्थिरता में काफी सुधार करता है
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
अति-उच्च गति क्षमता
उच्च अंत चुंबकीय रैखिक मोटर्स और एक बहु-कार्यात्मक मॉड्यूलर सिर को अपनाने से, पारंपरिक मशीनों की तुलना में प्लेसमेंट क्षमता 25% बढ़ गई है,जिसकी इष्टतम गति 98000CPH तक पहुंच जाती है
मशीन का मुख्य पैरामीटर
| मॉडल | YT20S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2680 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतम:500*300 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी (अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 98000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~12MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा),अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 104 पीसीएस |
| नोजल की संख्या | 20 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
प्रमाणपत्र
एसएमटी मशीन विनिर्माण उद्योग में अनुभवी नेता के रूप में, हमने बौद्धिक संपदा प्रौद्योगिकियों की एक बहुतायत जुटाई है, जिसमें 14 आविष्कार पेटेंट शामिल हैं,135 व्यावहारिक पेटेंट और 55 सॉफ्टवेयर कॉपीराइट। नवाचार के प्रति हमारी प्रतिबद्धता का एक और उदाहरण हमारे समर्पित आंतरिक अनुसंधान और विकास विभाग द्वारा दिया गया है,अत्याधुनिक उत्पादन और निरीक्षण क्षमता सुनिश्चित करना.
इसके अतिरिक्त, उत्कृष्टता की हमारी अथक खोज को अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है, जैसे कि सीई, सीसीसी, एसआईआरए, और अधिक जैसे सम्मानित विदेशी प्रमाणपत्रों का अधिग्रहण।ये प्रमाणपत्र गुणवत्ता के प्रति हमारे अटूट समर्पण को रेखांकित करते हैं, अनुपालन और तकनीकी प्रगति, एसएमटी उद्योग में एक विश्वसनीय और अग्रणी शक्ति के रूप में हमारी स्थिति को मजबूत करती है।
पैकेज
चरण 1: उपकरण से बचने के लिए खिंचाव फिल्म के साथ लपेटें।
चरण 2: वैक्यूम पेपर पैकेजिंग और नमी-प्रूफ बैग, ताकि नमी से बचने के लिए परिवहन के दौरान मशीन को सूखा रखा जा सके।
चरण 3: परिवहन के दौरान मशीन को नुकसान से बचाने के लिए मशीन को ठीक करने के लिए पट्टियों और त्रिकोणीय लकड़ी का उपयोग करें।
चरण 4: निर्यात की जाने वाली प्रत्येक मशीन को मजबूत निर्यात लकड़ी के बक्से से लैस किया जाएगा, ताकि यह सुनिश्चित किया जा सके कि वितरित उत्पाद अच्छा है।
शिपिंग और वितरण
हम सामानों को आमतौर पर कंटेनरों में बंदरगाह तक ले जाते हैं और फिर उन्हें गंतव्य तक भेजते हैं। मशीनों के परिवहन के लिए, भूमि परिवहन और हवाई परिवहन भी संभव है।
सेवा
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी वारंटी के दौरान किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी।
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
नियमित रूप से ग्राहकों का दौरा करते हैं। हम विभिन्न शहरों में विभिन्न प्रदर्शनियों में हर साल, एक ही समय में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त में स्थापित करने और आपको मशीन का संचालन करने के लिए प्रशिक्षण देने के लिए आएंगे।
