उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिर: | 10 पीसी | गति: | 48000 सीपीएच |
|---|---|---|---|
| घुड़सवार सिर: | 10pcs | सॉफ्टवेयर: | आर एंड डी स्वतंत्र रूप से |
| फीडर स्टेशनों की संख्या: | 52 पीसीएस (104 पीसीएस विकल्प) | बिजली की खपत: | 1.5 किलोवाट |
| घटक: | 0201~15MM पैकेजिंग सामग्री और IC सामग्री (0201~35*35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य घटक आकार | बढ़ते गति: | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| प्रमुखता देना: | स्वतंत्र सॉफ्टवेयर एसएमटी प्लेसमेंट मशीन,एकीकृत माउंटिंग हेड SMT प्लेसमेंट मशीन,10 नोजल एसएमटी प्लेसमेंट मशीन |
||

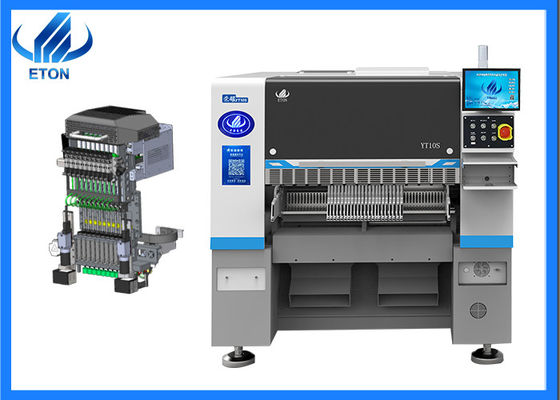

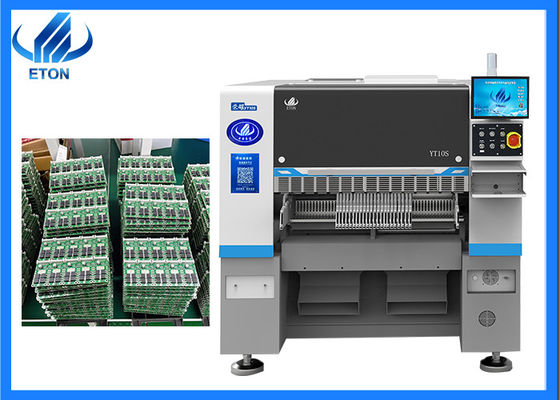

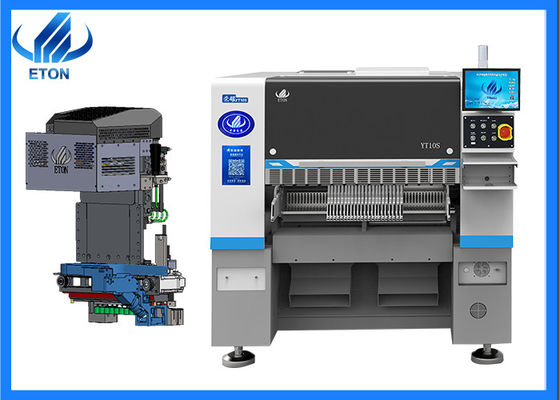

एकीकृत माउंटिंग सिर 10 नोजल बुद्धिमान एसएमटी प्लेसमेंट मशीन
मशीन की मुख्य विशेषताएं
1एक्स, वाई और जेड अक्ष सभी स्व विकसित उच्च अंत चुंबकीय रैखिक मोटर को अपनाते हैं
2. लचीली पीसीबी हैंडलिंग क्षमताएं, बहु-स्टेशन, बहु-सामग्री माउंटिंग
3.Y अक्ष दोहरी ड्राइव गैन्ट्री संरचना को अपनाता है
4. स्वचालित प्रतिस्थापन नोजल समारोह का समर्थन (विकल्प)
5. लागू करने के लिए 0201 ~ 35 * 35 मिमी टेप रील पैकेज और आईसी ट्रे फीडर
● एकल गंट्री, 10 स्प्लिन्स।
● अधिकतम पीसीबी बोर्डः 500*450 मिमी, न्यूनतम 50*50 मिमी।
● वैकल्पिक आईसी कैबिनेट,एएनसी, लचीला उत्पादन
● मॉड्यूलर प्लेसमेंट से लचीली वायरिंग संभव है
सिर और विभिन्न उत्पादन मोड।
मशीन का मुख्य पैरामीटर
| मॉडल | YT10S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2020 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतमः500*450 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी ((अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~15MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा), अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 52 पीसीएस (104 पीसीएस विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हमने 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त कीं,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा के रूप में विदेशी प्रमाण पत्र भी अर्जित किया,आदि।
बाजार
हमारे उत्पादों को दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि सहित 30 से अधिक देशों और क्षेत्रों में निर्यात किया गया था। और यहां हमारे कुछ बड़े ग्राहक हैंः
सूर्या, पॉलिकैब, एफआईईएम, आरके, जीके, टेकनो एलईडी, कैलकॉम, एसीके, केंडल, रंगडोंग, यूनिस्टार, आदि।
पैकेज
चरण 1: उपकरण से बचने के लिए खिंचाव फिल्म के साथ लपेटें।
चरण 2: वैक्यूम पेपर पैकेजिंग और नमी प्रतिरोधी बैग, ताकि नमी से बचने के लिए परिवहन के दौरान मशीन को सूखा रखा जा सके।
चरण 3: परिवहन के दौरान मशीन को नुकसान से बचाने के लिए मशीन को ठीक करने के लिए पट्टियों और त्रिकोणीय लकड़ी का उपयोग करें।
चरण 4: निर्यात की जाने वाली प्रत्येक मशीन को मजबूत निर्यात लकड़ी के बक्से से लैस किया जाएगा, ताकि यह सुनिश्चित किया जा सके कि वितरित उत्पाद अच्छा है।
अक्सर पूछे जाने वाले प्रश्न
Q.आपके पास किस तरह की मशीन है?
हम उच्च गति एसएमटी पिक और जगह मशीन निर्माता हैं, और यह भी हम हमारे ग्राहकों के लिए अधिक कुशल और सुविधाजनक मशीन के लिए हमारे ब्रांड का निर्माण. हम बहुक्रियाशील प्रकार, सम्मान श्रृंखला,उच्च परिशुद्धता और उच्च उत्पादकता के साथ मूल्य श्रृंखला.
प्रश्न. आपके उत्पादों की वास्तविक गति क्या है?
A. मशीन की वास्तविक गति के लिए, जो कई कारकों द्वारा सीमित है,
कि घटकों की संख्या से संबंधित है, पीसीबी बोर्ड भेजने के लिए समय
और प्राप्त बोर्ड है कि उत्पादन में जब गति पर प्रभाव होगा, और वास्तविक उत्पादों और जरूरतों के लिए तय है।
