उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| फीडर: | 52 पीसीएस (104 पीसीएस विकल्प) | पीसीबी मोटाई: | 0.5-5 मिमी |
|---|---|---|---|
| कुल वजन: | 2380 किग्रा | आवेदन: | श्रीमती उत्पादन लाइन |
| नलिका: | 10 पीसी | वितरण: | 30 कार्य दिवसों के भीतर |
| पीसीबी आकार: | अधिकतमः500*450 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी | मॉडल: | YT10S |
| शक्ति: | 1.5 किलोवाट | अवयव स्थान: | 0.2 मिमी |
| प्रमुखता देना: | एलईडी ड्राइवर एसएमटी प्लेसिंग मशीन,52 फीडर्स SMT प्लेसिंग मशीन,न्यूनतम 0201 घटक एसएमटी प्लेसिंग मशीन |
||

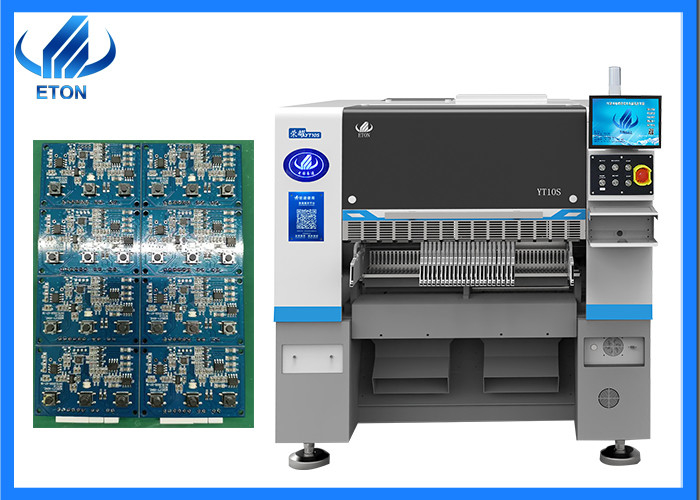

2024 नया मॉडल Min 0201 घटक एलईडी ड्राइवर एसएमटी प्लेसिंग मशीन
मशीन की मुख्य विशेषताएं

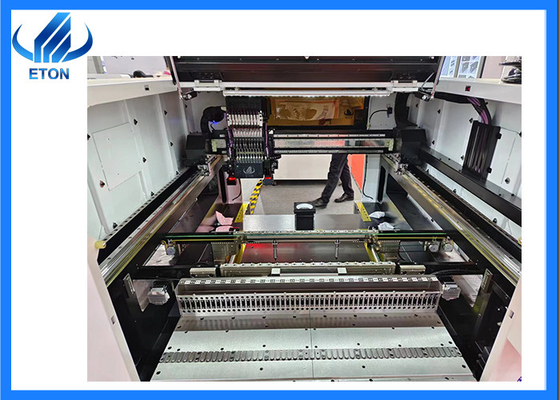

1एक्स, वाई और जेड अक्ष सभी स्व विकसित उच्च अंत चुंबकीय रैखिक मोटर को अपनाते हैं
2. लचीली पीसीबी हैंडलिंग क्षमताएं, बहु-स्टेशन, बहु-सामग्री माउंटिंग
3.Y अक्ष दोहरी ड्राइव गैन्ट्री संरचना को अपनाता है
4. स्वचालित प्रतिस्थापन नोजल समारोह का समर्थन (विकल्प)
5. लागू करने के लिए 0201 ~ 35 * 35 मिमी टेप रील पैकेज और आईसी ट्रे फीडर
● ब्रांड-नया स्व-विकसित उच्च-सटीक प्लेसमेंट हेड।
● उच्च सटीकता वाले निशान पहचान कैमरे को फिक्स्ड-फ्लाइट विजन कैमरे के साथ जोड़कर स्थान की सटीकता सुनिश्चित करना।
● प्लेसमेंट हेड स्वतंत्र वैक्यूम डिटेक्शन को अपनाता है,प्लेसमेंट प्रदर्शन में सुधार करता है।
● ऑफलाइन प्रोग्रामिंग,बदली के चक्रों के दौरान समय बचाता है।
● सॉफ्टवेयर में अल डीप लर्निंग और ऑटोमैटिक ऑप्टिमाइजेशन कार्य शामिल हैं।
● एमईएस सिस्टम इंटरफेस प्रदान करने का समर्थन करता है।
● निर्देशांक आयात कार्य से सुसज्जित।
मशीन का मुख्य पैरामीटर
| मॉडल | YT10S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2020 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतमः500*450 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी ((अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~15MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा), अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 52 पीसीएस (104 पीसीएस विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |
हमारा लाभ
ईटीओएनचीन में SMT मशीन क्षेत्र का अग्रणी है जिसके पास 20 से अधिक वर्षों का अनुभव है। और 14 आविष्कार पेटेंट, 135 व्यावहारिक पेटेंट के साथ CCC, SIRA, CE प्रमाण पत्र के मालिक हैं,55 बौद्धिक संपदा प्रौद्योगिकी के सॉफ्टवेयर कॉपीराइट.

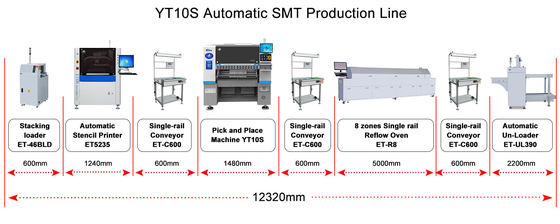

संबंधित मशीन
Weएक पूरी एसएमटी उत्पादन लाइन प्रदान कर सकता है,एलईडी प्रकाश उत्पादन लाइनः
1.पिक एंड प्लेस मशीन
2लोडर मशीन
3. कन्वेयर मशीन
4स्टेंसिल प्रिंटर मशीन
5पुनः प्रवाह ओवन मशीन
6. अनलोडिंग मशीन
7. लोडर पेस्ट मिक्सर
8. रोल-टू-रोल एलईडी स्ट्रिप लाइट असेंबली मशीन
सेवा
पूर्व बिक्री सेवा
उपयुक्त उत्पादन योजना प्रदान करें
संयंत्र के विद्युत उपकरण और लेआउट पर सलाह देना
बिक्री सेवा
समय पर मशीन की स्थिति की रिपोर्ट करें
परीक्षण मशीन का वीडियो भेजें
बिक्री के बाद सेवा
सॉफ़्टवेयर जीवनकाल उन्नयन
ऑनलाइन समस्याओं से निपटने के लिए 24 घंटे
इंजीनियरों को मशीन का संचालन और डिबग करने के लिए साइट पर आ सकते हैं
नियमित निरीक्षण (एक साल की वारंटी अवधि, स्पेयर पार्ट्स की मरम्मत निःशुल्क; वारंटी के बाद साल में एक या दो बार)
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. क्या मैं जाकर देख सकता हूँ कि आपने भारत को उपकरण बेचे हैं या नहीं?
उत्तर. हाँ, हम भारत में हमारे मशीन बेचा है, लेकिन तथ्य के लिए हम अपने ग्राहक के लिए यह तय नहीं कर सकते हैं, लेकिन मैं अपने ग्राहक से संपर्क करने की कोशिश करेंगे. आशा है कि आप समझ सकते हैं,क्योंकि कोई भी अपने प्रतिस्पर्धियों को अपने विनिर्माण स्थल का दौरा करना नहीं चाहता है.
प्रश्न. क्या मशीन का प्रयोग करना आसान है?
A. हाँ, हमारी मशीन बहुत ही बुद्धिमान और संचालित करने में आसान है, जैसे कि स्मार्ट फोन, इसके अलावा सॉफ्टवेयर हमारी कंपनी द्वारा बनाया गया है, इसलिए हम जानते हैं कि इसे और अधिक बुद्धिमान और संचालित करने के लिए अनुकूल कैसे बनाया जाए।
