उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| बढ़ते परिशुद्धता: | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) | पीसीबी आकार: | अधिकतमः500*450 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
|---|---|---|---|
| पद: | एलईडी एसएमडी चिप एनकाउंटर | श्रीमती मशीन: | मशीन उठाओ और रखो |
| माउंटिंग ऊंचाई: | ≤16 मिमी | न्यूनतम लागू घटक: | 0201~15MM पैकेजिंग सामग्री और IC सामग्री (0201~35*35MM के लिए वैकल्पिक निश्चित कैमरा), अन्य घटक आकार |
| आकार: | 1480*2020*1650 मिमी | फीडर स्टेशनों की संख्या: | 52 पीसीएस (104 पीसीएस विकल्प) |
| प्रमुखता देना: | इलेक्ट्रिकल बोर्ड पिक एंड प्लेस मशीन,एलईडी बोर्ड पिक एंड प्लेस मशीन,पिक एंड प्लेस मशीन 220V |
||
220V कम ऊर्जा की खपत एलईडी इलेक्ट्रिक बोर्ड पिक और प्लेस मशीन
मशीन की मुख्य विशेषताएं

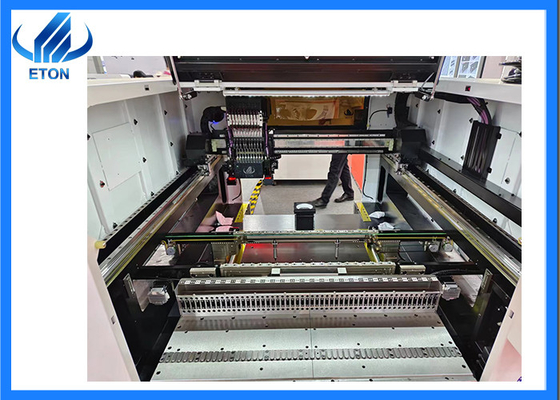

1एक्स, वाई और जेड अक्ष सभी स्व विकसित उच्च अंत चुंबकीय रैखिक मोटर को अपनाते हैं
2. लचीली पीसीबी हैंडलिंग क्षमताएं, बहु-स्टेशन, बहु-सामग्री माउंटिंग
3.Y अक्ष दोहरी ड्राइव गैन्ट्री संरचना को अपनाता है
4. स्वचालित प्रतिस्थापन नोजल समारोह का समर्थन (विकल्प)
5. लागू करने के लिए 0201 ~ 35 * 35 मिमी टेप रील पैकेज और आईसी ट्रे फीडर

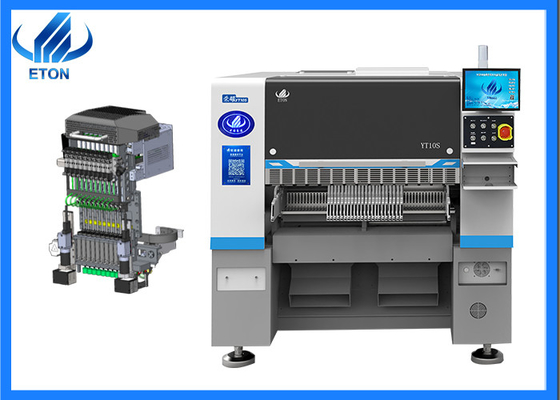

● ब्रांड-नया स्व-विकसित उच्च-सटीक प्लेसमेंट हेड।
● उच्च सटीकता वाले निशान पहचान कैमरे को फिक्स्ड-फ्लाइट विजन कैमरे के साथ जोड़कर स्थान की सटीकता सुनिश्चित करना।
● प्लेसमेंट हेड स्वतंत्र वैक्यूम डिटेक्शन को अपनाता है,प्लेसमेंट प्रदर्शन में सुधार करता है।
● ऑफलाइन प्रोग्रामिंग,बदली के चक्रों के दौरान समय बचाता है।
● सॉफ्टवेयर में अल डीप लर्निंग और ऑटोमैटिक ऑप्टिमाइजेशन कार्य शामिल हैं।
● एमईएस सिस्टम इंटरफेस प्रदान करने का समर्थन करता है।
● निर्देशांक आयात कार्य से सुसज्जित।

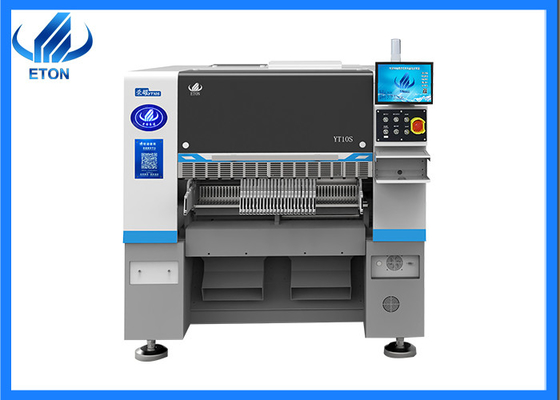

| मॉडल | YT10S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2020 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतमः500*450 मिमी ((1200*450 विकल्प) मिनः50*50 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी ((अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~15MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा), अन्य घटक आकार अनुकूलित किया जा सकता है |
| अवयव स्थान | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 52 पीसीएस (104 पीसीएस विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |

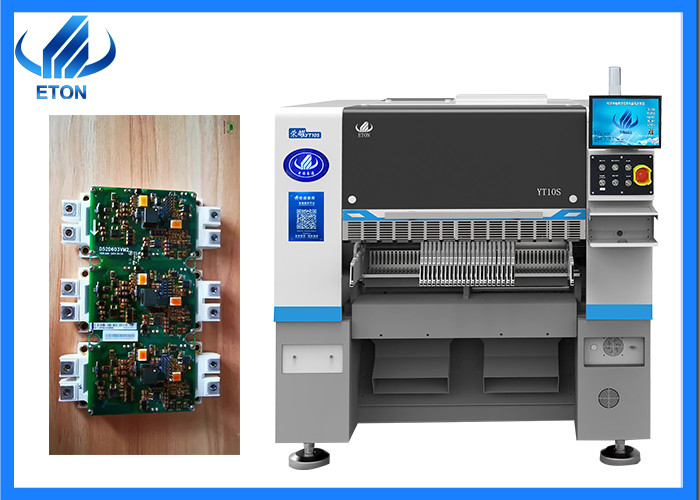

मशीन अनुप्रयोग
एसएमटी लाइन समाधान
एसएमटी उत्पादन लाइन में दो योजनाएं हैंःअर्ध-स्वचालित और पूर्ण स्वचालित लाइन।यदि आप अभी शुरू कर रहे हैं, तो मैं आपको एक अर्ध-स्वचालित उत्पादन लाइन करने का सुझाव देता हूं, जोप्रभावी ढंग से आपकी लागत को बचा सकता है।
अर्ध-स्वचालित उत्पादन लाइन के लिए आवश्यक उपकरण में शामिल हैंः
हमारे प्रदर्शन
हर साल देश और विदेश में विभिन्न प्रदर्शनियों में भाग लें (महामारी की अवधि को छोड़कर)
घरेलू प्रदर्शनीः गुआंगज़ौ गुआंगया प्रदर्शनी, शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी आदि।
विदेशी प्रदर्शनी: भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, थाईलैंड प्रदर्शनी आदि।
शिपिंग और वितरण
शिपिंग मार्गः
※ हवा से, नमूना और छोटे पैकेज के लिए
※ समुद्र के द्वारा, बड़े पैकेज और मात्रा के लिए;
※ ग्राहक के अनुरोध के अनुसार अन्य तरीके।
प्रसव का समय:
※ 30 दिनों के भीतर।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. क्या आप उद्धृत मूल्य के रूप में सीआईएफ स्वीकार कर सकते हैं?
उत्तर. हम केवल EXW स्वीकार करते हैं क्योंकि इसके लिए उद्धृत मूल्य दोनों पक्षों के लिए सुविधाजनक और कम लागत वाला है।
प्रश्न. क्या मैं एल/सी द्वारा भुगतान कर सकता/सकती हूँ?
ए.एल / सी भुगतान की प्रक्रिया जटिल है, जो भुगतान पर बहुत समय बर्बाद करेगा। अधिक के लिए, आपको मशीन प्राप्त करने के लिए अधिक समय तक इंतजार करना होगा,जो आपकी उत्पादन योजना में देरी करेगा और अवसर में देरी करेगा.
प्रश्न. आपकी मशीन प्रति दिन कितने उत्पाद बना सकती है?
उत्तर. हमारी मशीन की क्षमता वास्तविक उत्पादों के अनुसार है,और अपने पीसीबी बोर्ड पर घटकों की संख्या है कि महत्वपूर्ण कारक अपने उत्पादों के साथ हमारी मशीन की वास्तविक गति का पता लगाने के लिए है.
