उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रयोग: | श्रीमती आरफ्लो ओवन मशीन | परिचालन लागत वातावरण: | 7 किलोवाट |
|---|---|---|---|
| लागू: | श्रीमती उत्पादन लाइन | आयाम: | 5000 मिमी * 1000 मिमी * 1500 मिमी |
| मॉडल: | ET-R8 | मशीन वजन: | 1200 किलोग्राम |
| शक्ति: | 380 वी 50/60 हर्ट्ज तीन-चरण पांच तार AC:380 वी 50 हर्ट्ज | ताप समय: | करीब 15 मि |
| प्रमुखता देना: | एसएमटी उत्पादन मशीन पीसीबी रिफ्लो ओवन,10 हीटिंग जोन पीसीबी रिफ्लो ओवन,700 मिमी पीसीबी रिफ्लो ओवन |
||

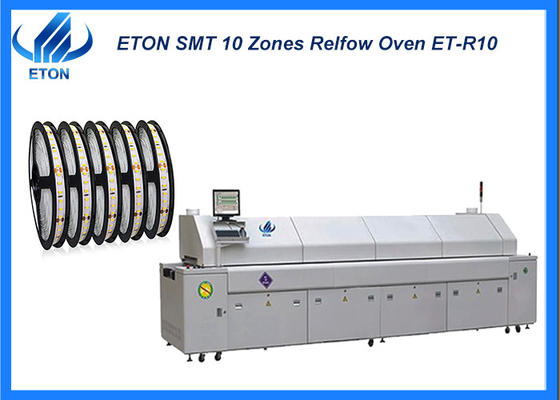

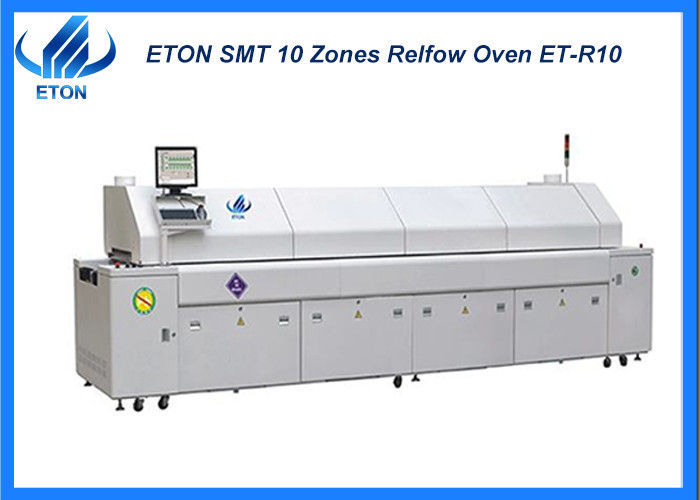

50-700 मिमी पीसीबी रिफ्लो ओवन एसएमटी उत्पादन मशीन के लिए 10 हीटिंग क्षेत्र
विवरण
अद्वितीय उन्नत दीर्घायु हीटिंग प्रणाली
अमेरिकी हेलर दुनिया के अग्रणी गर्म हवा परिसंचरण हीटिंग विधि, उच्च दक्षता दबावित त्वरण हवा नलिका को अपनाने, बहुत गर्म हवा परिसंचरण प्रवाह में वृद्धि,तीव्र तापमान वृद्धि (लगभग 20 मिनट), उच्च थर्मल मुआवजा दक्षता, उच्च तापमान वेल्डिंग और सख्त किया जा सकता है; प्रत्येक तापमान क्षेत्र सेट है स्वतंत्र तापमान सेंसर हैं,प्रत्येक तापमान क्षेत्र के तापमान संतुलन की वास्तविक समय निगरानी और मुआवजाविशेष दबाव वाली वायु परिवहन संरचना और विशेष आकार की हीटिंग तार डिजाइन, कोई शोर, कोई कंपन, उच्च गर्मी विनिमय दर के साथ,तापमान अंतर यह BGA तल और पीसीबी बोर्ड के बीच बेहद छोटा है, जो सीसा मुक्त प्रक्रिया की सख्त आवश्यकताओं के अनुरूप है, विशेष रूप से कठिन मिलाप आवश्यकताओं वाले सीसा मुक्त उत्पादों के लिए।
|
तकनीकी पैरामीटरः |
|
|
हीटिंग जोन का संख्या |
शीर्ष पर 10 गर्म हवा परिसंचरण हीटिंग क्षेत्र और नीचे 10 गर्म हवा परिसंचरण हीटिंग क्षेत्र। |
|
ताप पद्धति |
दोनों तरफ फ्लैट-वॉल हीटिंग वायर, दबाव वाले वायु नलिका, बिंदु से बिंदु तक चर आवृत्ति मोटर हीट एक्सचेंज विधि, चर आवृत्ति मोटर ड्राइव |
|
हीटिंग ज़ोन की लंबाई |
3900MM |
|
शीतलन क्षेत्र का संख्या |
2 ((प्राकृतिक वायु शीतलन प्रणाली) |
|
शीतलन क्षेत्र की लंबाई |
1100MM |
|
कन्वेयर बेल्ट की चौड़ाई |
700MM |
|
पीसीबी का आकार |
50-700 मिमी |
|
पीसीबी ऊंचाई |
ऊपर:25 मिमी नीचे:20 मिमी अधिकतम:45 मिमी |
|
परिवहन दिशा |
बाएं-दाएं ((दाएं-बाएं) वैकल्पिक |
|
वितरण विधि |
जाल बेल्ट + चेन |
|
कन्वेयर बेल्ट की ऊंचाई |
900±20 मिमी |
|
पीसीबी परिवहन गति |
0 ̊1.8m/min |
बाजार
ईटन चीन में एक अग्रणी एसएमटी उच्च गति पिक और जगह मशीन निर्माता है, और हम भी स्टेंसिल प्रिंटर, कन्वेयर, गोंद डिस्पेंसर के रूप में परिधीय उपकरणों के साथ पूरे लाइन समाधान प्रदान करते हैं,संक्रमणकालीन और पुनः प्रवाह ओवन आदि.
संबंधित मशीन
ईटन चीन में एक अग्रणी एसएमटी उच्च गति पिक और जगह मशीन निर्माता है, और हम भी स्टेंसिल प्रिंटर, कन्वेयर, गोंद डिस्पेंसर के रूप में परिधीय उपकरणों के साथ पूरे लाइन समाधान प्रदान करते हैं,संक्रमणकालीन और पुनः प्रवाह ओवन आदि.
प्रदर्शनी
हमारी कंपनी ने भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी आदि सहित विदेशों में विभिन्न प्रदर्शनियों में भाग लिया है।
