उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | SMT पिक एंड प्लेस मशीन, SMT चिप माउंटर, SMT नोजल | विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
|---|---|---|---|
| वारंटी: | 1 वर्ष | आयाम: | 1490*2190*1650 मिमी |
| बढ़ते गति: | 48000CPH | बढ़ती हुई ऊँचाई: | <16 मिमी |
| कुल वजन: | 1850 किग्रा | स्थिति: | 100% मूल, एकदम नया |
| लागू घटक: | 0402,0805,0603,1206, एसओपी | आवेदन: | एसएमडी उत्पादन लाइन,एसएमटी माउंटिंग शूटर मशीन,एसएमटी उत्पादन लाइन,एसएमटी मशीन के लिए |
| प्रमुखता देना: | एसएमडी एलईडी स्ट्रिप लाइट बनाने की मशीन,एसएमडी चिप एसएमटी उत्पादन लाइन,रस्सी प्रकाश एसएमटी उत्पादन लाइन |
||
YT10S हाई स्पीड ऑटोमैटिक पिक एंड प्लेस मशीन के साथ नई डिजाइनः Y एक्सिस ड्राइव डबल ड्राइव गैन्ट्री संरचना, सटीकता, गति और accracy में सुधार, और YT10S लचीली पीसीबी हैंडिंग क्षमताओं के साथ,बहु-स्टेशनबहु-सामग्री माउंटिंग
0402 ~ 35 * 35mm घटकों के लिए लागू करने के लिए फिक्स्ड कैमरा विकल्प की जरूरत है
पीसीबी आकारः500*450 मिमी,50*50 मिमी
अनुप्रयोगः पावर ड्राइवर,घरेलू इलेक्ट्रिक बोर्ड,एलईडी लाइट,डाउनलाइट,स्ट्रीट लाइट,पैनल लाइट, 3 सी उत्पाद, आदि
विशेषता 1 अंतर्राष्ट्रीय पेटेंटः प्लेसमेंट हेड
एकीकृत प्लेसमेंट हेड
हल्का, सिर पूरी तरह से बना हुआ है,
Z अक्षों के 10 सेट स्वतंत्र हैं
मॉड्यूलर चुंबकीय रैखिक द्वारा नियंत्रित
मोटर, जो गति में काफी सुधार करता है,
सटीकता और स्थिरता
सटीक कोने प्रणाली
मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है। प्रति सिर 10 सक्शन नलिकाएं, 16 मिमी की केंद्र दूरी के साथ।
वैक्यूम सेंसर
स्वतंत्र के साथ प्रत्येक प्लेसमेंट सिर
पता लगाने का कार्य, जो
उपकरण की स्थिरता और
उत्पाद की विश्वसनीयता।
एसएमटी मशीन का तकनीकी पैरामीटर
| मॉडल | YT10S |
| आयाम | |
| लम्बाई | 1480 मिमी |
| चौड़ाई | 2020 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2380 किलोग्राम |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतमः500*450mm ((1200*450 विकल्प) मिनः50*50mm |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | एलईडी मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 2 पीसीएस मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी ((अन्य ऊंचाई अनुकूलित किया जा सकता है) |
| माउंटिंग गति | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | 0201~15MM पैकेजिंग सामग्री और आईसी सामग्री ((वैकल्पिक 0201~35*35MM के लिए स्थिर कैमरा), अन्य घटक आकार अनुकूलित किया जा सकता है |
| घटकों की गति | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 52 पीसीएस (104 पीसीएस विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |

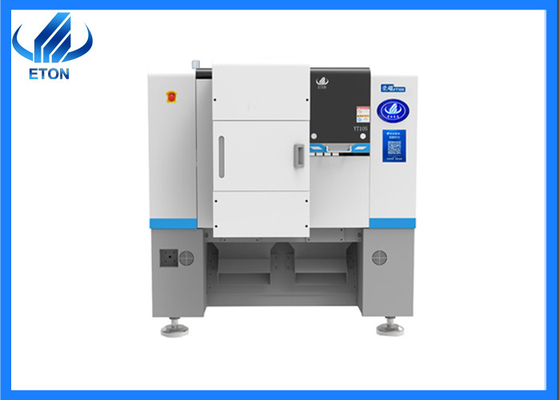

एसएमटी मशीन की तस्वीरें
