उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नाम: | SMT पिक एंड प्लेस मशीन, SMT चिप माउंटर, SMT नोजल | विद्युत आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
|---|---|---|---|
| वारंटी: | 1 वर्ष | आयाम: | 1490*2020*1650 मिमी |
| बढ़ते गति: | 48000CPH | बढ़ती हुई ऊँचाई: | <16 मिमी |
| कुल वजन: | 2100 किग्रा | स्थिति: | 100% मूल, एकदम नया |
| लागू घटक: | 0402,0805,0603,1206, एसओपी | आवेदन: | एसएमडी उत्पादन लाइन,एसएमटी माउंटिंग शूटर मशीन,एसएमटी उत्पादन लाइन,एसएमटी मशीन के लिए |
| हाई लाइट: | पूर्ण स्वचालित स्क्रीन बनाने की मशीन,एसएमटी एलईडी डिस्प्ले स्क्रीन बनाने की मशीन,पूर्ण स्वचालित डीओबी बल्ब बनाने की मशीन |
||
उच्च गति बहु एकीकृत मशीन, उद्योग सम्मेलनों के माध्यम से तोड़, काफी बढ़ रही है बढ़ते गति, सटीकता स्थिरता.
एक्स, वाई और जेड अक्ष सेल्ट द्वारा विकसित उच्च अंत चुंबकीय रैखिक मोटर को अपनाते हैं
लचीली पीसीबी हैंडलिंग क्षमताएं, बहु-स्टेशन, बहु-सामग्री माउंटिंग
वाई अक्ष दोहरी दोहरी ड्राइव गैन्ट्री संरचना को अपनाएं
स्वचालित प्रतिस्थापन नोजल समारोह का समर्थन (विकल्प)
0402 ~ 35 * 35mm घटकों के लिए लागू करने के लिए फिक्स्ड कैमरा विकल्प की जरूरत है
एसएमटी मशीन का तकनीकी पैरामीटर
| मॉडल | KT10S |
| आयाम | |
| लम्बाई | 1490 मिमी |
| चौड़ाई | 2020 मिमी |
| ऊँचाई | 1650 मिमी |
| कुल वजन | 2080 किलो |
| पीसीबी | |
| पीसीबी लंबाई चौड़ाई | अधिकतमः500*450mm ((1200*450 विकल्प) मिनः50*50mm |
| पीसीबी मोटाई | 0.5-5 मिमी |
| पीसीबी क्लैंपिंग | सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंगअलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| ओ.एस. | |
| प्रणाली | विंडोज7 |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| प्रदर्शन | टच स्क्रीन मॉनिटर |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| दृष्टि प्रणाली | |
| कैमरा का संख्या | 1 पीसीएस (हेड फ्लाइट विजन कैमरा) |
| 1PCS मार्क कैमरा | |
| बढ़ी हुई सटीकता | CHIP±0.03 मिमी QFP±0.025 मिमी Cpk ₹1.0 (3σ) |
| माउंटिंग ऊंचाई | 16 मिमी |
| माउंटिंग गति | 48000 सीपीएच ((सबसे अच्छी स्थिति में) |
| घटक | एलईडी, कैपेसिटर, प्रतिरोधक, आकार के घटक आदि |
| घटकों की गति | 0.2 मिमी |
| फीडर स्टेशन का नंबर | 52 पीसीएस (104 पीसीएस अनुकूलित, आईसी ट्रे / नोजल परिवर्तन विकल्प) |
| नोजल की संख्या | 10 पीसीएस |
| शक्ति | 220AC 50HZ |
| बिजली की खपत | 1.5kw |
| परिचालन वातावरण | 23°C±3°C |
| प्रसारण गति | >1000 मिमी/सेक |
| ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
| प्रसारण मोड | ऑनलाइन ड्राइव |
| स्थिति मोड | ऑप्टिकल |
| गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
| विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
| एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर |
| भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान फीडर |
| उत्पादन प्रबंधन एमईएस प्रणाली इंटरफ़ेस | अनुकूलित |

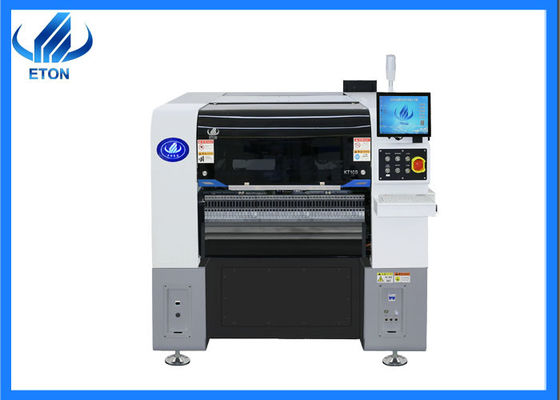

एसएमटी मशीन की तस्वीरें
पैकेजिंग और शिपिंग
उत्पादन पैकेजिंगः
मशीन के टकराव को रोकने के लिए फोम रैप।
वैक्यूम पेपर नमी को रोकता है।
वैक्यूम पेपर नमी को रोकता है।
हर समय अच्छी डिलीवरी सुनिश्चित करने के लिए सावधानीपूर्वक कैबिनेट।
पैकेजिंग और शिपिंग
समुद्र के द्वाराःबड़ी परिवहन क्षमता,सुरक्षित,मजबूत निरंतरता और अपेक्षाकृत कम लागत।
ट्रंक द्वाराःलघु दूरी के परिवहन और उच्च गति के लिए उपयुक्त।
हवाई जहाज सेः तेज गति से समय की बचत हो सकती है, उच्च दक्षता।
ट्रेन से:स्थिर,सुरक्षित,विश्वसनीय और कम लागत वाला।
आवेदन
सेवा ETON
1पूर्व बिक्री
ग्राहकों की जरूरतों के अनुसार ग्राहकों की जरूरतों को पूरा करने वाले उपकरण और एसएमटी उत्पादन लाइनें प्रदान करना;
ग्राहकों को प्रासंगिक सुझाव प्रदान करना;
2बिक्री पर.
ग्राहक की मशीन की उत्पादन स्थिति का वास्तविक समय में अनुवर्ती और उत्पादन प्रगति के बारे में ग्राहक को सूचित
3बिक्री के बाद
1कारखाने में मुफ्त में इंस्टॉलेशन, डिबगिंग और शिक्षण के लिए इंजीनियरों का आयोजन करें।
2एक वर्ष की रखरखाव अवधि। रखरखाव अवधि के दौरान, किसी भी भाग को बदलने या मरम्मत करने की आवश्यकता निः शुल्क है;
3हर साल मुफ्त में मशीनों का रखरखाव करने का अवसर मिलता है।
4मशीन के उपयोग को समझने और ग्राहक प्रतिक्रिया एकत्र करने के लिए नियमित रूप से ग्राहकों का दौरा करें।
