उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
पीसीबी आकार: | 50-700 मिमी | कन्वेयर बेल्ट की ऊंचाई: | 900 ± 20 मिमी |
---|---|---|---|
तापमान नियंत्रण विधि: | पीआईडी+एसएसआर | वारंटी: | 1 वर्ष |
लागू घटक: | CSP、BGA、μBGA、0201चिप एकल/डबल पैनल | नाम: | एसएमटी 10 जोन रिफ्लो ओवन मशीन |
आवेदन: | एलईडी रोशनी, बिजली के उत्पादों, घरेलू उपकरण | स्थिति: | नया |

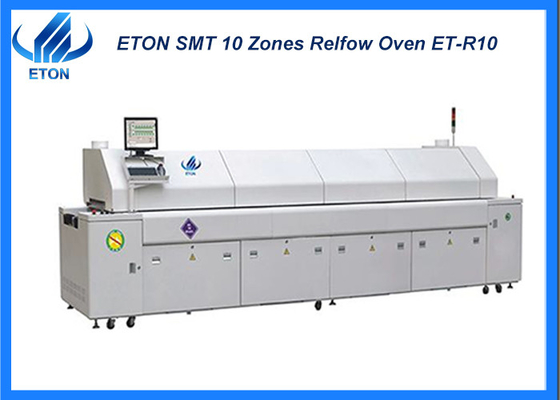

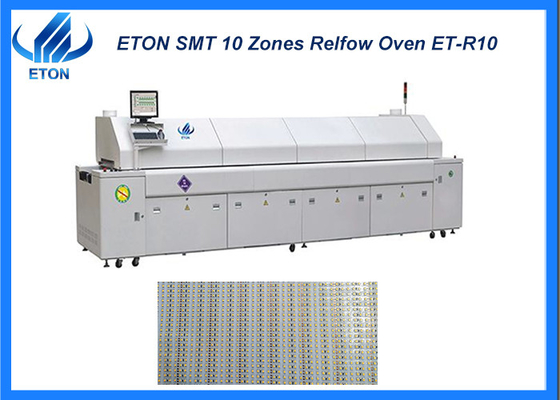

अधिकतमपीसीबी का आकार700 मिमी 10 जोन एसएमटी कुशल रिफ्लो ओवन मशीन
विवरण
अद्वितीय उन्नत दीर्घायु हीटिंग प्रणाली
अमेरिकी हेलर दुनिया के अग्रणी गर्म हवा परिसंचरण हीटिंग विधि, उच्च दक्षता दबाव में तेजी हवा नलिका अपनाने, बहुत गर्म हवा परिसंचरण प्रवाह में वृद्धि,तीव्र तापमान वृद्धि (लगभग 20 मिनट), उच्च थर्मल मुआवजा दक्षता, उच्च तापमान वेल्डिंग और उपचार किया जा सकता है; प्रत्येक तापमान क्षेत्र सेट किया जाता है स्वतंत्र तापमान सेंसर हैं,प्रत्येक तापमान क्षेत्र के तापमान संतुलन की वास्तविक समय निगरानी और मुआवजाविशेष दबाव वाली वायु परिवहन संरचना और विशेष आकार की हीटिंग तार डिजाइन, कोई शोर, कोई कंपन, उच्च गर्मी विनिमय दर के साथ,तापमान अंतर यह BGA तल और पीसीबी बोर्ड के बीच बेहद छोटा है, जो सीसा मुक्त प्रक्रिया की सख्त आवश्यकताओं के अनुरूप है, विशेष रूप से कठिन मिलाप आवश्यकताओं वाले सीसा मुक्त उत्पादों के लिए।
मशीन का मुख्य पैरामीटर
तकनीकी पैरामीटरः | |
हीटिंग जोन का संख्या | शीर्ष पर 10 गर्म हवा परिसंचरण हीटिंग क्षेत्र और नीचे 10 गर्म हवा परिसंचरण हीटिंग क्षेत्र। |
ताप पद्धति | दोनों तरफ फ्लैट-वॉल हीटिंग वायर, दबाव वाले वायु नलिका, बिंदु से बिंदु तक चर आवृत्ति मोटर हीट एक्सचेंज विधि, चर आवृत्ति मोटर ड्राइव |
हीटिंग ज़ोन की लंबाई | 3900MM |
शीतलन क्षेत्र का संख्या | 2 ((प्राकृतिक वायु शीतलन प्रणाली) |
शीतलन क्षेत्र की लंबाई | 1100MM |
कन्वेयर बेल्ट की चौड़ाई | 700MM |
पीसीबी का आकार | 50-700 मिमी |
पीसीबी ऊंचाई | ऊपर:25 मिमी नीचे:20 मिमी अधिकतम:45 मिमी |
परिवहन दिशा | बाएं-दाएं ((दाएं-बाएं) वैकल्पिक |
वितरण विधि | जाल बेल्ट + चेन |
कन्वेयर बेल्ट की ऊंचाई | 900±20 मिमी |
पीसीबी परिवहन गति | 0 ̊1.8m/min |
पीसीबी तापमान विचलन | ±2°C |
तापमान नियंत्रण विधि | ±1-2°C (स्थिर) |
तापमान नियंत्रण सीमा | कमरे का तापमान 350°C सेट किया जा सकता है |
लागू मिलाप का प्रकार | सीसा रहित/सीसायुक्त मिलाप |
तापमान नियंत्रण विधि | पीआईडी+एसएसआर |
प्रयुक्त घटकों के प्रकार | सीएसपी,बीजीए,μबीजीए,0201चिप एकल/डबल पैनल |
बाजार
हमारे एसएमटी हाई स्पीड पिक एंड प्लेस मशीन के साथ 30 से अधिक देशों के साथ 11 वर्षों के व्यापार के लिए, हम कई भागीदारों के साथ व्यापार में आए हैंः
मशीन अनुप्रयोग
संबंधित मशीन
Weएक पूरी एसएमटी उत्पादन लाइन प्रदान कर सकता है,एलईडी प्रकाश उत्पादन लाइनः
1.पिक एंड प्लेस मशीन
2लोडर मशीन
3. कन्वेयर मशीन
4स्टेंसिल प्रिंटर मशीन
5पुनः प्रवाह ओवन मशीन
6. अनलोडिंग मशीन
7. लोडर पेस्ट मिक्सर
8. रोल-टू-रोल एलईडी स्ट्रिप लाइट असेंबली मशीन
अक्सर पूछे जाने वाले प्रश्न
प्र. यह मशीन प्रतिदिन कितने घंटे काम कर सकती है?
A.मशीन पूरे दिन काम कर सकता है. लेकिन लंबे समय तक उपयोग जीवन के लिए, हम आपको प्रति दिन 1 घंटे या 2 घंटे की छुट्टी का सुझाव देते हैं.
प्रश्न. क्या मशीन का प्रयोग करना आसान है?
A. हाँ, हमारी मशीन बहुत ही बुद्धिमान और संचालित करने में आसान है, जैसे कि स्मार्ट फोन, सॉफ्टवेयर भी हमारी कंपनी द्वारा बनाया गया है, इसलिए हम जानते हैं कि इसे और अधिक बुद्धिमान और संचालित करने के लिए अनुकूल कैसे बनाया जाए।
प्रश्न. क्या मैं एल/सी द्वारा भुगतान कर सकता/सकती हूँ?
ए.एल / सी भुगतान की प्रक्रिया जटिल है, जो भुगतान पर बहुत समय बर्बाद करेगा। अधिक के लिए, आपको मशीन प्राप्त करने के लिए अधिक समय तक इंतजार करना होगा,जो आपकी उत्पादन योजना में देरी करेगा और अवसर में देरी करेगा.
