उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वारंटी: | 1 वर्ष | आवेदन: | एलईडी रोशनी, बिजली के उत्पादों, घरेलू उपकरण |
---|---|---|---|
विद्युत आपूर्ति: | एसी:220±10%,50/60HZ 1Φ 3KW | वजन: | 700 किग्रा |
आयाम: | 1240 मिमी * 1450 मिमी * 1650 मिमी | पीसीबी आकार: | अधिकतम:520*350मिमी न्यूनतम:50*50मिमी |
परिवहन ऊँचाई: | 900±40मिमी | परिवहन गति: | अधिकतम 1200 मिमी / एस प्रोग्राम करने योग्य |

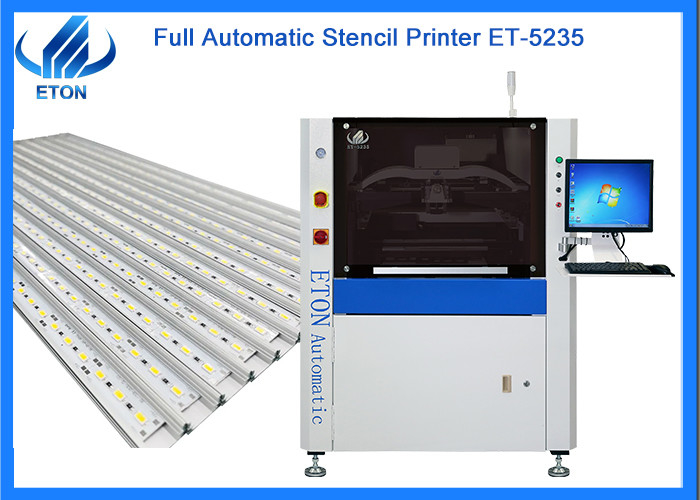

प्रोग्राम करने योग्य परिवहन गति नियंत्रण अधिकतम 520 मिमी पीसीबी स्वचालित दृष्टि स्टेंसिल प्रिंटर
विवरण
1.पीसीबी परिवहन और क्लैंपिंग प्रणाली
पीसीबी लोडिंग दिशा का चयन और संयोजन स्वतंत्र रूप से किया जा सकता है।
2 जाम होने से बचाने के लिए अनूठा निर्मित आंतरिक गियर कन्वेयर बेल्ट।
3 प्रोग्राम करने योग्य परिवहन गति नियंत्रण पीसीबी को अधिक सटीक रूप से रोकता है।
4 पीसीबी और स्टील जाल के बीच पूरी तरह से संतुलित संपर्क सुनिश्चित करने के लिए पीसीबी को प्रभावी ढंग से क्लैंप करने के लिए लचीले साइड क्लैंप और खंडित समर्थन को अपनाएं।
5 अनुकूलित डिजाइन मॉड्यूल ड्राइव संरचना प्रभावी रूप से प्लेटफार्म कैलिब्रेशन की स्थिरता में सुधार करती है, और ठीक से ट्यूनिंग के तहत अल्ट्रा-छोटे ट्रांसमिशन को महसूस करती है,ताकि मशीन उच्च परिशुद्धता की मुद्रण आवश्यकता को पूरा कर सकेसंरचना सरल और विश्वसनीय है, समायोज्य सुविधाजनक है, और विभिन्न मोटाई के साथ पीसीबी बोर्ड के समर्थन पिन की ऊंचाई समायोजन को जल्दी से महसूस किया जा सकता है।

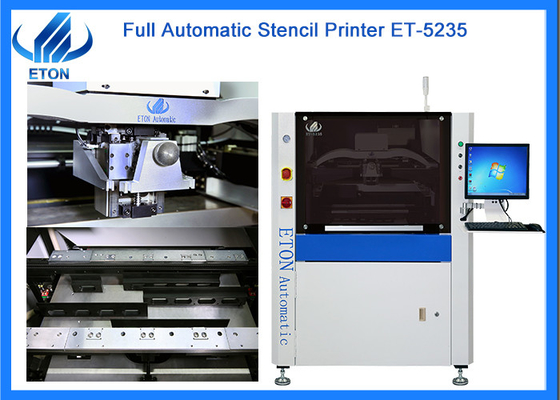

2.स्टेंसिल पोजिशनिंग सिस्टम
1 आर्क ब्रिज के आकार का लटकता हुआ प्रत्यक्ष-कनेक्शन स्क्रैपर।
2 इस्पात जाल का आकार सार्वभौमिक है, जिसमें अच्छा और व्यापक अनुप्रयोग है।
3 खंडित स्थिर इस्पात जाल फ्रेम।
3स्क्रैपर प्रणाली
1 स्क्रैपर के सुचारू संचालन को सुनिश्चित करने के लिए कास्ट एल्यूमीनियम स्क्रैपर बीम।
2 प्रोग्राम करने योग्य निलंबन स्व-समायोज्य स्टेपर मोटर ड्राइवर प्रिंट हेड।
द्विपक्षीय डबल-स्लाइडर पोजिशनिंग प्रकार स्लाइड रेल संरचना प्रिंटिंग से पहले और बाद में सटीकता और चिकनी चलना सुनिश्चित करती है।
4 सामने और पीछे के स्क्वीज की अलग-अलग दबाव आवश्यकताओं और उठाने और उतारने की स्थिरता के अनुसार, सोल्डर पेस्ट के रिसाव को रोकने के लिए,ब्लेड एक निश्चित लोचदार clamping डिजाइन है, स्क्वीगी का दबाव, उठाने की गति, प्रिंटिंग गति, और प्रिंटिंग रेंज सभी सॉफ्टवेयर-समायोज्य हैं। पीसीबी की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की डेमोडिंग विधियां प्रदान करें,ग्राहकों को एक अच्छा प्रिंटिंग नियंत्रण मंच प्रदान करना.
5 स्लाइड रेल प्रकार स्क्रैपर प्रणाली, संचालन स्थिरता में सुधार और जीवनकाल में वृद्धि।
6 पूरी तरह से बंद-लूप स्क्रैपर दबाव प्रतिक्रिया उपकरण हर समय स्क्रैपर दबाव की निगरानी करता है, जिससे प्रिंटिंग अधिक पूर्ण हो जाती है।
7 एम्बेडेड स्केल, कभी नहीं गिरता है।
मॉडल | ET-5235 | |
स्क्रीन फ्रेम | अधिकतम आकार | 737 मिमी |
न्यूनतम आकार | 470 मिमी | |
मोटाई | 25-40 मिमी | |
पीसीबी का आकार | MAX:520*350mm MIN:50*50mm | |
परिवहन ऊंचाई | 900±20 मिमी | |
परिवहन दिशा | बाएं-दाएं; दाएं-बाएं; बाएं-बाएं; दाएं-दाएं | |
परिवहन गति | मैक्स 1200 मिमी/सेकंड प्रोग्राम करने योग्य | |
प्रिंट हेड | दो स्वतंत्र सीधे-कनेक्ट मोटर-ड्राइवर प्रिंटर हेड | |
स्क्वीजी गति | 6-300 मिमी/सेक | |
सफाई प्रणाली | सूखी, गीली, वैक्यूम ((प्रोग्राम करने योग्य) | |
मुद्रण की सटीकता | ±0.025 मिमी | |
चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
पावर इनपुट | AC:220±10%, 50/60HZ 1Φ 3KW | |
नियंत्रण विधि | पीसी नियंत्रण | |
आयाम | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
वजन | लगभगः700 किलोग्राम | |
पीसीबी ट्रांसफर ओवरहेड ऊंचाई | 10 मिमी |
मशीन अनुप्रयोग
हमारा लाभ
ईटीओएन चीन में एसएमटी मशीन क्षेत्र का अग्रणी है जिसके पास 11 से अधिक वर्षों का अनुभव है। और 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट के साथ सीसीसी, एसआईआरए, सीई प्रमाणपत्रों का स्वामित्व है,12 बौद्धिक संपदा प्रौद्योगिकियों के सॉफ्टवेयर कॉपीराइट.
विदेशी बाजारःउत्पाद 30 से अधिक देशों और क्षेत्रों में निर्यात किए जाते हैं, जिनमें दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि शामिल हैं।
बाजार
हमारे उत्पादों को दक्षिण कोरिया, भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, ब्राजील आदि सहित 30 से अधिक देशों और क्षेत्रों में निर्यात किया गया था। और यहां हमारे कुछ बड़े ग्राहक हैंः
सूर्या, पॉलिकैब, एफआईईएम, आरके, जीके, टेकनो एलईडी, कैलकॉम, एसीके, केंडल, रंगडोंग, यूनिस्टार, आदि।
संबंधित मशीन

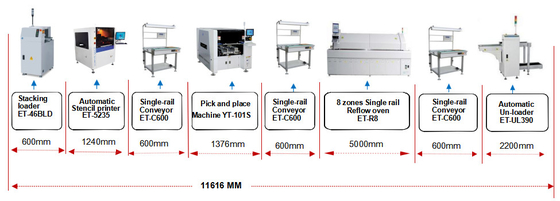

Weएक पूरी एसएमटी उत्पादन लाइन प्रदान कर सकता है,एलईडी प्रकाश उत्पादन लाइनः
1.पिक एंड प्लेस मशीन
2लोडर मशीन
3. कन्वेयर मशीन
4स्टेंसिल प्रिंटर मशीन
5पुनः प्रवाह ओवन मशीन
6. अनलोडिंग मशीन
7. लोडर पेस्ट मिक्सर
8. रोल-टू-रोल एलईडी स्ट्रिप लाइट असेंबली मशीन
