उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वारंटी: | 1 वर्ष | नाम: | ET5235 |
|---|---|---|---|
| आवेदन: | एलईडी रोशनी, बिजली के उत्पादों, घरेलू उपकरण | विद्युत आपूर्ति: | एसी:220±10%, 50/60HZ 1Φ 3KW |
| स्थिति: | नया | वजन: | 700 किग्रा |
| आयाम: | 1240 मिमी * 1450 मिमी * 1650 मिमी | मुद्रण सटीकता: | ± 0.025 मिमी |
| प्रमुखता देना: | एसएमटी विजन ऑटो स्टेंसिल प्रिंटर,ET5235 सोल्डर पेस्ट प्रिंटर,700 किलोग्राम ऑटो स्टेंसिल प्रिंटर |
||

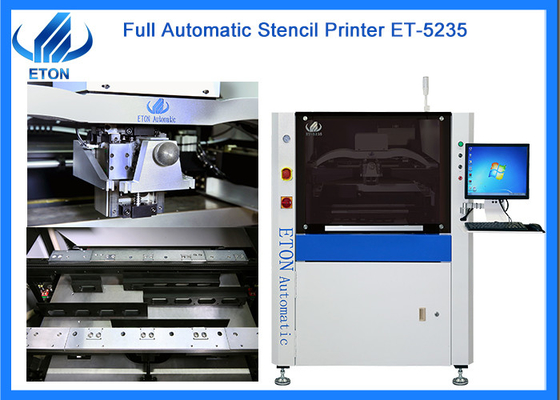

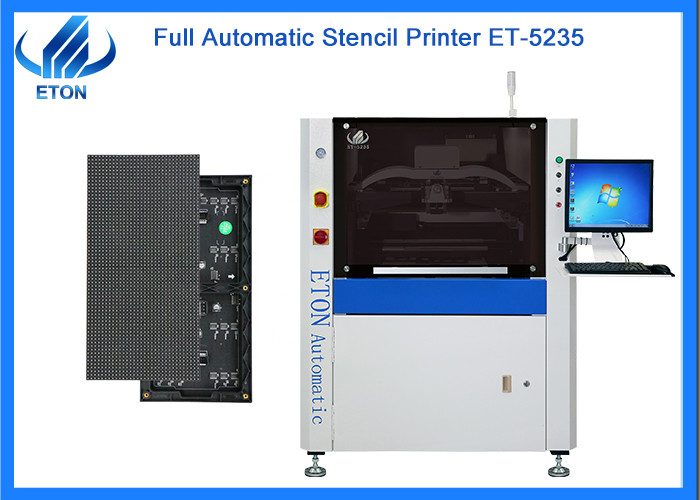

एसएमटी ऑटो स्टेंसिल विजन सोल्डर पेस्ट प्रिंटरअच्छी और व्यापक प्रयोज्यता
Fव्यंजन
1.पीसीबी परिवहन और क्लैंपिंग प्रणाली
पीसीबी लोडिंग दिशा का चयन और संयोजन स्वतंत्र रूप से किया जा सकता है।
2 जाम होने से बचाने के लिए अनूठा निर्मित आंतरिक गियर कन्वेयर बेल्ट।
3 प्रोग्राम करने योग्य परिवहन गति नियंत्रण पीसीबी को अधिक सटीक रूप से रोकता है।
4 पीसीबी और स्टील जाल के बीच पूरी तरह से संतुलित संपर्क सुनिश्चित करने के लिए पीसीबी को प्रभावी ढंग से क्लैंप करने के लिए लचीले साइड क्लैंप और खंडित समर्थन को अपनाएं।
5 अनुकूलित डिजाइन मॉड्यूल ड्राइव संरचना प्रभावी रूप से प्लेटफार्म कैलिब्रेशन की स्थिरता में सुधार करती है, और ठीक से ट्यूनिंग के तहत अल्ट्रा-छोटे ट्रांसमिशन को महसूस करती है,ताकि मशीन उच्च परिशुद्धता की मुद्रण आवश्यकता को पूरा कर सकेसंरचना सरल और विश्वसनीय है, समायोज्य सुविधाजनक है, और विभिन्न मोटाई के साथ पीसीबी बोर्ड के समर्थन पिन की ऊंचाई समायोजन को जल्दी से महसूस किया जा सकता है।
2.स्टेंसिल पोजिशनिंग सिस्टम
1 आर्क ब्रिज के आकार का लटकता हुआ प्रत्यक्ष-कनेक्शन स्क्रैपर।
2 इस्पात जाल का आकार सार्वभौमिक है, जिसमें अच्छा और व्यापक अनुप्रयोग है।
3 खंडित स्थिर इस्पात जाल फ्रेम।
3स्क्रैपर प्रणाली
1 स्क्रैपर के सुचारू संचालन को सुनिश्चित करने के लिए कास्ट एल्यूमीनियम स्क्रैपर बीम।
2 प्रोग्राम करने योग्य निलंबन स्व-समायोज्य स्टेपर मोटर ड्राइवर प्रिंट हेड।
द्विपक्षीय डबल-स्लाइडर पोजिशनिंग प्रकार स्लाइड रेल संरचना प्रिंटिंग से पहले और बाद में सटीकता और चिकनी चलना सुनिश्चित करती है।
4 सामने और पीछे के स्क्वीज की अलग-अलग दबाव आवश्यकताओं और उठाने और उतारने की स्थिरता के अनुसार, सोल्डर पेस्ट के रिसाव को रोकने के लिए,ब्लेड एक निश्चित लोचदार clamping डिजाइन है, स्क्वीगी का दबाव, उठाने की गति, प्रिंटिंग गति, और प्रिंटिंग रेंज सभी सॉफ्टवेयर-समायोज्य हैं। पीसीबी की विभिन्न आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार की डेमोडिंग विधियां प्रदान करें,ग्राहकों को एक अच्छा प्रिंटिंग नियंत्रण मंच प्रदान करना.
5 स्लाइड रेल प्रकार स्क्रैपर प्रणाली, संचालन स्थिरता में सुधार और जीवनकाल में वृद्धि।
6 पूरी तरह से बंद-लूप स्क्रैपर दबाव प्रतिक्रिया उपकरण हर समय स्क्रैपर दबाव की निगरानी करता है, जिससे प्रिंटिंग अधिक पूर्ण हो जाती है।
7 एम्बेडेड स्केल, कभी नहीं गिरता है।
| मॉडल | ET-5235 | |
| स्क्रीन फ्रेम | अधिकतम आकार | 737 मिमी |
| न्यूनतम आकार | 470 मिमी | |
| मोटाई | 25-40 मिमी | |
| पीसीबी का आकार | MAX:520*350mm MIN:50*50mm | |
| परिवहन ऊंचाई | 900±20 मिमी | |
| परिवहन दिशा | बाएँ-दाएँ; दाएँ-बाएँ; बाएँ-बाएँ; दाएँ-दाएँ | |
| परिवहन गति | मैक्स 1200 मिमी/सेकंड प्रोग्राम करने योग्य | |
| प्रिंट हेड | दो स्वतंत्र प्रत्यक्ष-कनेक्ट मोटर-ड्राइवर प्रिंटर हेड | |
| स्क्वीजी गति | 6-300 मिमी/सेक | |
| सफाई प्रणाली | सूखी, गीली, वैक्यूम ((प्रोग्राम करने योग्य) | |
| मुद्रण की सटीकता | ±0.025 मिमी | |
| चक्र समय | ≤9s (मुद्रण और सफाई को छोड़कर) | |
| पावर इनपुट | AC:220±10%, 50/60HZ 1Φ 3KW | |
| नियंत्रण विधि | पीसी नियंत्रण | |
| आयाम | 1240 ((L) * 1450 ((W) * 1650 ((H) | |
| वजन | लगभगः700 किलोग्राम | |
| पीसीबी ट्रांसफर ओवरहेड ऊंचाई | 10 मिमी | |
पैकेज
मशीन के पैकेज के लिए के रूप में, हम इसे फिल्म पैकिंग और फोम कपास में डाल दिया, धूल और पानी की मशीन की रक्षा करने से रोकने के लिए और परिवहन के दौरान मशीन के शुष्क रखने के लिए,और निर्दिष्ट बंदरगाह तक परिवहन के लिए लकड़ी के बक्से के साथ सुसज्जित.
शिपिंग और वितरण
शिपिंग और डिलीवरी के भाग के लिए, आपके संदर्भ के लिए तीन तरीके हैं, और विभिन्न स्थितियों के लिए अलग-अलग तरीका हैः
भूमि परिवहन:अंतर्देशीय देशों के लिए उपयुक्त और वह सस्ती है;
हवाई मालवाहकःतत्काल वस्तुओं के लिए, और यह परिवहन का सबसे महंगा तरीका है;
नौवहन:यह भारी माल के लिए उपयुक्त है, और शिपिंग की सुविधा और कम लागत है जो ग्राहकों के लिए माल के आगमन के समय को स्वीकार करना आसान है।
संबंधित मशीन
ईटन चीन में एक अग्रणी एसएमटी उच्च गति पिक और जगह मशीन निर्माता है, और हम भी स्टेंसिल प्रिंटर, कन्वेयर, गोंद डिस्पेंसर के रूप में परिधीय उपकरणों के साथ पूरे लाइन समाधान प्रदान करते हैं,संक्रमणकालीन और पुनः प्रवाह ओवन आदि.
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. आपकी मशीनों की गुणवत्ता क्या है?
उत्तर. एसएमटी मशीन में अनुभवी निर्माता के रूप में, हमने कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त की हैं, जिनमें 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और चीन के उच्च तकनीक उद्यम के रूप में सम्मानित, हम चीन में एक उत्कृष्ट निर्माता के रूप में हमारी मशीन की उच्च गुणवत्ता सुनिश्चित करते हैं।
