उत्पाद विवरण:
|
| मशीन का नाम: | माउंटर मशीन चुनें और रखें | मशीन समारोह: | पीसीबी पर एसएमडी घटक स्थापित करना |
|---|---|---|---|
| मशीन के सिर: | 10 पीसी | मशीन की गति: | 48000 सीपीएच |
| प्रमुखता देना: | 10 सिर एसएमटी माउंट मशीन,लागत प्रभावी एसएमटी माउंट मशीन,माउंटर मशीन चुनें और रखें |
||

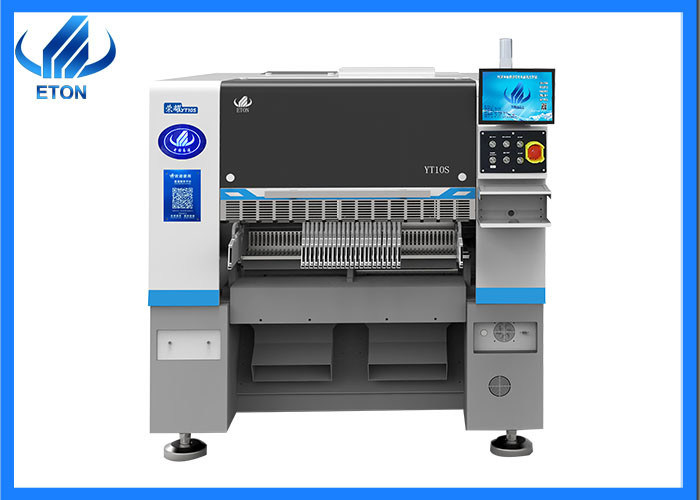

लागत प्रभावी 10 सिर एसएमटी माउंटर मशीन
प्रमुख शब्द: 10 सिर का एसएमटी माउंटर/ सस्ता एसएमटी माउंटर/पीसीबी एसएमटी माउंटर
मशीन की विशेषताएं
एकीकृत प्लेसमेंट हेड
हल्के, एक एकीकृत सिर डिजाइन और मॉड्यूलर चुंबकीय रैखिक मोटर्स द्वारा स्वतंत्र रूप से नियंत्रित Z अक्षों के 10 सेट के साथ, गति, सटीकता और स्थिरता में महत्वपूर्ण सुधार के परिणामस्वरूप
सटीक कोने प्रणाली
प्रत्येक मॉड्यूल के लिए 10 सिर, मॉड्यूलर कोने प्रणाली स्वतंत्र रूप से उच्च परिशुद्धता प्लेसमेंट सुनिश्चित करने के लिए प्रत्येक घटक के कोण को नियंत्रित करती है।
वैक्यूम सेंसर
प्रत्येक प्लेसमेंट हेड में एक स्वतंत्र डिटेक्शन फंक्शन होता है जिससे उपकरण की स्थिरता और उत्पाद की विश्वसनीयता में सुधार होता है।
फ्लाई विजन कैमरा
एकीकृत उड़ान पहचान कैमरा एक ही समय में काम कर रहे सिर लेने, स्कैनिंग और स्थानांतरित करने के बाद, दृष्टि दिनचर्या समय को छोटा करता है। 0201-15 * 15 मिमी से एसएमडी घटक को पहचानने का समर्थन करें
दोहरे चिह्न की पहचान
3-रंग प्रकाश पहचान को अपनाएं, किसी भी आकार के लिए लागू करें मार्क और लेंस ((ब्लू-रे स्कैन), अनुप्रयोगों की एक विस्तृत श्रृंखला
फिक्स्ड फ्लाइट विजन कैमरा (वैकल्पिक)
एक फिक्स्ड विजन कैमरा एक ही समय में कई सिर की छवियों को जल्दी से कैप्चर कर सकता है और छवि की स्थिति, संरेखण सुधार और समायोज्य प्रकाश स्रोत चमक का दृश्य कैलिब्रेशन कर सकता है।0201-40*40mm से SMD घटक पहचानने का समर्थन करें
फिक्स्ड फीडर स्टेशन
मानक फिक्स्ड फीडर स्टेशन संख्या 52 पीसी, बिजली पीसीबी माउंट की अधिकांश आवश्यकताओं को पूरा
डबल साइड फीडर स्टेशन (वैकल्पिक)
समर्थन डबल साइड फीडर स्टेशन विकल्प, अधिकतम फीडर संख्या 104 पीसी तक पहुंच सकती है।
ईटीओएन आर एंड डी इलेक्ट्रिक फीडर डिजाइन
ईटीओएन उन्नत नए डबल सिर इलेक्ट्रिक फीडर डिजाइन का उपयोग कर, सटीकता और 0201 छोटे घटक खिला के लिए समर्थन.सटीक और उच्च-गति भोजन
मशीन का मुख्य पैरामीटर
| मॉडल | YT10S |
| पीसीबी का आकार ((L*W) | अधिकतम आकारः 500mm*450mm |
| मिनी आकारः 50*50 मिमी | |
| पीसीबी की मोटाई | 0.5-5 मिमी |
| कैलिब्रेशन विधि | दृष्टि संरेखण+मार्क सुधार |
| दोहराएँ सटीकता | CHIP±0.03mm QFP±0.025mm CPK≥1.0(3σ |
| घुड़सवार गति | 48000 सीपीएच ((सर्वोत्तम गति) |
| घटकों की श्रेणी |
0201-15*15 मिमी पैकिंग सामग्री और आईसी सामग्री (वैकल्पिक 0201-40*40 मिमी के लिए स्थिर पहचान कैमरा) |
| शक्ति | 1Φ220AC 50HZ 1.5KW |
| परिचालन वातावरण | 23°C±3°C |
| ट्रांसमिशन दिशा | मानक: एकल दिशा |
| स्थिति मोड | ऑप्टिकल |
| एक्स, वाई, एक्स अक्ष ड्राइववे | उच्च अंत चुंबकीय रैखिक मोटर |
| फीडर स्टेशन का नंबर | 52 पीसीएस |
| सिरों की संख्या | 10 पीसीएस |
| एमईएस सिस्टम इंटरफ़ेस | अनुकूलित |
