उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वारंटी: | 1 वर्ष | लागू घटक: | 0402 |
|---|---|---|---|
| नाम: | श्रीमती पिक एंड प्लेस मशीन, श्रीमती चिप एनकाउंटर | आवेदन: | श्रीमती उत्पादन लाइन |
| स्थिति: | नया, 100% मूल, एकदम नया | उत्पाद का नाम: | प्लेस मशीन \ एलईडी एनकाउंटर \ एलईडी असेंबली मशीन |
| बढ़ते गति: | 45000 सी.पी.एच | प्रकार: | स्वचालित |
| प्रयोग: | सर्किट बोर्ड असेंबली, एसएमटी माउंटिंग मशीन, एसएमडी, एलईडी | वस्तु: | एलईडी एसएमडी चिप एनकाउंटर |
| प्रमुखता देना: | 45000CPH SMT विनिर्माण उपकरण,रैखिक मोटर एसएमटी विनिर्माण उपकरण,चुंबकीय मोटर एसएमटी विनिर्माण उपकरण |
||

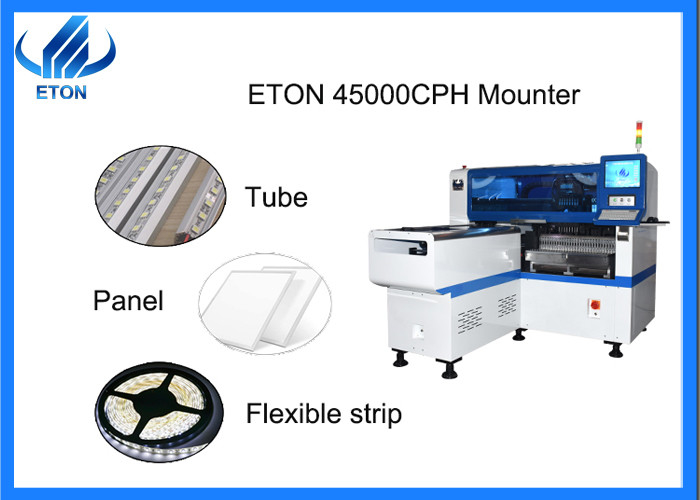

HT-E8S-1200 SMT माउंटिंग मशीन चुंबकीय रैखिक मोटर 45000CPH उत्पादन में
तकनीकी पैरामीटर
एचटी-ई8एस-1200 एक एसएमटी मशीन है जिसे 45000सीपीएच की इष्टतम क्षमता के साथ लेंस उत्पादन के लिए विशेष रूप से डिज़ाइन किया गया है।
| घटक | एलईडी चिप, संधारित्र, प्रतिरोधक, आईसी, आरजीबी, आकार के घटक आदि |
| कुल वजन | 1700 किलोग्राम |
| माउंटिंग ऊंचाई | <15 मिमी |
| पीसीबी मोटाई | 0.5-5 मिमी |
| प्रदर्शन | टच स्क्रीन |
| माउंट मोड | समूह पिकिंग और अलग-अलग प्लेसिंग,अलग-अलग पिकिंग और अलग-अलग प्लेसिंग |
| सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
| स्थिति कैमरा | उड़ान पहचान के लिए दृष्टि + मार्क सुधार |
| इनपुट डिवाइस | कीबोर्ड, माउस |
| कैमरा का संख्या | आयातित कैमरे के 2 सेट |
| पीसीबी लंबाई चौड़ाई | अधिकतम:1200*350 मिमी न्यूनतम:100*100 मिमी |
| घुड़सवार दोहराव सटीकता | ±0.04 मिमी चिप |
| लंबाई*चौड़ाई*ऊंचाई | 2550 मिमी*1650 मिमी*1550 मिमी |
| माउंटिंग गति | 45000 सीपीएच (सर्वोत्तम) |
| पीसीबी क्लैंपिंग | समायोज्य दबाव वाली प्यूमेटिक |
मशीन का मुख्य भाग:
तीन मुख्य घटक: सॉफ्टवेयर, विद्युत और यांत्रिक।
मशीन के भाग और कार्य
मेनफ्रेम: एक मशीन का मस्तिष्क जो निर्देश देने से पहले प्रतिक्रिया संकेत एकत्र करता है और उन्हें संसाधित करता है
इलेक्ट्रिक बॉक्स: मशीन का सारा सर्किट इलेक्ट्रिक बॉक्स में एकीकृत है। बाहरी बिजली कनेक्शन के बाद यह मेजबान मशीन के साथ मिलकर मशीन की चलती प्रक्रिया को नियंत्रित करता है
सर्किट बोर्डः मशीन के विभिन्न भागों को नियंत्रित करता है
सर्वो मोटरः सर्वो मोटर को चालू करने के बाद, यह सकारात्मक और नकारात्मक हो जाता है, और स्क्रू रॉड को युग्मन से जोड़कर घुमाता है, इस प्रकार ड्राइविंग (माउंटिंग हेड,परिवहन मंच) रैखिक प्रतिवर्ती गति करने के लिएएक सर्वो मोटर एक पेंच को नियंत्रित करता है।
रैखिक मोटर: चुंबकीय रैखिक मोटर, बाहरी विद्युत कनेक्शन के माध्यम से एक्चुएटर को चुंबकीय क्षेत्र उत्पन्न करने के लिए, स्टेटर स्वयं एक स्थायी चुंबक है,घुड़सवार सिर घुमावदार गति बनाने के लिए चुंबकीय ध्रुवों के बीच बातचीत के माध्यम से चलती स्टेटर.
चुंबकीय ग्रिड शासक: गैर संपर्क स्कैनिंग चुंबकीय क्षेत्र, और पूर्ण या वृद्धिशील आउटपुट सिग्नल में एनालॉग माप मूल्य, उच्च पता लगाने सटीकता, तेजी से प्रतिक्रिया गति,कुछ हद तक सिर की माउंटिंग की सटीकता निर्धारित करता है.
रैखिक मार्गदर्शक रेल: उच्च परिशुद्धता के साथ घुमावदार आंदोलन करने के लिए निर्दिष्ट दिशा के अनुसार चलती भाग (माउंटिंग हेड, परिवहन मंच) को समर्थन और मार्गदर्शन करने के लिए उपयोग किया जाता है
स्टेपर मोटरः ग्राहक के विभिन्न सर्किट बोर्डों की स्थापना के लिए उपयुक्त होने के लिए बेल्ट कनेक्टिंग स्क्रू को चलाने के लिए मोटर को समायोजित करके ट्रैक चौड़ाई को समायोजित किया जाता है।ट्रांसपोर्ट मोटर बेल्ट को चलाता है, जो सर्किट बोर्ड को चलाता है।
एसएमटी उत्पादन लाइन
अर्ध-स्वचालित उत्पादन लाइन
सोल्डर पेस्ट प्रिंटिंग मशीन, कन्वेयर, पिक एंड प्लेस मशीन, रिफ्लो ओवन।
पूर्ण स्वचालित उत्पादन लाइन
पीसीबी लोडर, कन्वेयर, ट्रांसप्लांटिंग मशीन, बफर फ्रेम, ऑटोमैटिक प्रिंटिंग मशीन, पिक एंड प्लेस मशीन, बेल्ट ट्रांसपोर्ट गाइड रेल, रिफ्लो ओवन, पीसीबी अन-लोडर।
कंपनी का विज्ञापनलाभ
हमारे पास कुछ मजबूत कारखानों के साथ दीर्घकालिक साझेदारी का निर्माण था!
हम 20 वर्षों से इस क्षेत्र में विशेषज्ञ हैं।
हमारे अपने पेशेवर डिजाइनर हैं।
हमारे पास 50,000 वर्ग मीटर का औद्योगिक क्षेत्र है।
प्रदर्शनी
हमारी कंपनी हर साल देश-विदेश में कई प्रदर्शनी में भाग लेती है,
आप चीन में कुछ प्रसिद्ध बड़े पैमाने पर प्रदर्शनियों में ईटीओएन के बूथ को देखेंगे, जिसमें शेन्ज़ेन, गुआंगज़ौ, चोंगकिंग, शंघाई और अन्य स्थानों में आयोजित बड़े पैमाने पर प्रदर्शनियां शामिल हैं।
विदेशी प्रदर्शनियों में मुंबई, दिल्ली, मिस्र, तुर्की और वियतनाम सहित 20 से अधिक देशों में प्रदर्शनियां शामिल हैं।
अक्सर पूछे जाने वाले प्रश्न
1हम स्मार्ट इलेक्ट्रॉनिक फीडर क्यों अपनाते हैं?
हमारी मशीनें स्मार्ट इलेक्ट्रॉनिक फीडर्स को अपनाती हैं जो अधिक स्थिर, सार्वभौमिक और बुद्धिमान हैं।
इलेक्ट्रॉनिक फीडर की फ़ीडिंग गति पारंपरिक वायवीय फीडर की तुलना में तेज है।
सामग्री को प्रभावी ढंग से डालना और छोड़ना।
2हमारी एलईडी पिक एंड प्लेस मशीन की उच्चतम उत्पादन क्षमता और परिशुद्धता क्या है?
हमारी मशीन की उत्पादन क्षमता 250000 चिप्स प्रति घंटे तक पहुंच सकती है। यह
एलईडी पिक एंड प्लेस मशीन का क्षेत्र। हमारी सटीकता 0.02 मिमी तक पहुंच सकती है, हम दृश्य स्थिति को अपनाते हैं,
उड़ान पहचान चिह्न सुधार और स्मार्ट औद्योगिक नियंत्रण प्रणाली।
3हमारे प्रौद्योगिकी पेटेंट और प्रमाण पत्र के बारे में क्या?
हमारे पास कई प्रौद्योगिकी पेटेंट हैं जो वैश्विक प्रथम आविष्कार है। हम अनुसंधान और विकास में समृद्ध अनुभव है और SIRA और सीई प्रमाण पत्र. हम राष्ट्रीय उच्च तकनीक उद्यम के रूप में अनुमोदित कर रहे हैं
