उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वारंटी: | 1 वर्ष | नाम: | श्रीमती स्वचालित पिक एंड प्लेस मशीन |
---|---|---|---|
आवेदन: | एलईडी पट्टी, ट्यूब, पैनल प्रकाश | विद्युत आपूर्ति: | 380एसी 50 हर्ट्ज |
वजन: | 1700 किग्रा | बढ़ते गति: | 150000-180000 सीपीएच |
आयाम: | 2700 * 2300 * 1550 मिमी | पीसीबी मोटाई: | 0.5-5 मिमी |
हाई लाइट: | एलईडी ट्यूब माउंटिंग मशीन,ट्यूब एलईडी माउंटिंग मशीन,68फीडर पिक एंड प्लेस मशीन |

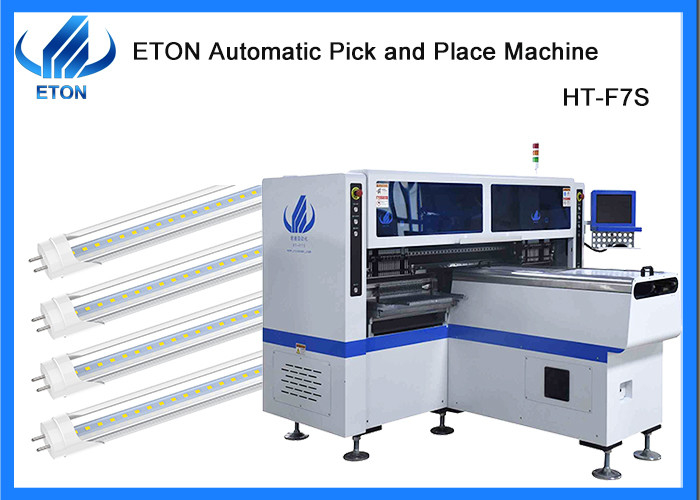

हाई स्पीड 68 फीडर एलईडी ट्यूब माउंटिंग एसएमटी पिक एंड प्लेस मशीन
शिपिंग और वितरण
भूमि परिवहन:अंतर्देशीय देशों के लिए उपयुक्त और वह सस्ती है;
हवाई मालवाहकःतत्काल वस्तुओं के लिए, और यह परिवहन का सबसे महंगा तरीका है;
नौवहन:यह भारी माल के लिए उपयुक्त है, और शिपिंग की सुविधा और कम लागत है जो ग्राहकों के लिए माल के आगमन के समय को स्वीकार करना आसान है।

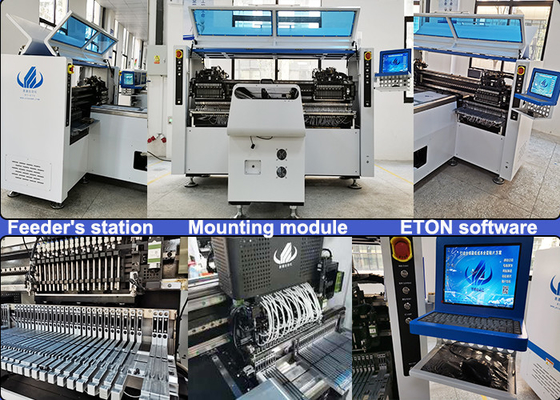

विवरण
IPC9850 क्षमताः 150000-180000 CPH
पेटेंट संख्याः ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ ZL 2012 2 0415061.0
तकनीकी पैरामीटर
मॉडल | एचटी-एफ7एस |
आयाम | |
लम्बाई | 2700 मिमी |
चौड़ाई | 2300 मिमी |
ऊँचाई | 1550 मिमी |
कुल वजन | 1700 किलोग्राम |
पीसीबी | |
पीसीबी लंबाई चौड़ाई | अधिकतम:1200*330 मिमी न्यूनतम:100*100 मिमी |
पीसीबी मोटाई | 0.5-5 मिमी |
पीसीबी क्लैंपिंग | समायोज्य दबाव वाली प्यूमेटिक |
माउंट मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
ओ.एस. | |
प्रणाली | विंडोज7 |
सॉफ्टवेयर | स्वतंत्र रूप से अनुसंधान एवं विकास |
प्रदर्शन | टच स्क्रीन मॉनिटर |
इनपुट डिवाइस | कीबोर्ड, माउस |
दृष्टि प्रणाली | |
कैमरा का संख्या | 5 पीसीएस (डिजिटल कैमरा) |
दृष्टि संरेखण, मार्क सुधार | |
बढ़ी हुई सटीकता | ±0.02 मिमी |
माउंटिंग ऊंचाई | 5 मिमी |
माउंटिंग गति | 150000~180000 सीपीएच |
घटक | एलईडी 3014/ 3020/ 3528/ 5050 और कैपेसिटर, रेजिस्टर्स, ब्रिज रेक्टिफायर आदि |
घटकों की गति | 0.5 मिमी |
फीडर स्टेशन का नंबर | 68 पीसीएस |
नोजल की संख्या | 34 पीसीएस |
शक्ति | 380AC 50 हर्ट्ज |
बिजली की खपत | 6 किलोवाट |
परिचालन वातावरण | 23°C±3°C |
प्रसारण गति | अधिकतम लंबाई:1200 मिमी |
ट्रांसमिशन दिशा | एकल ((बाएं→ दाएं या दाएं→ बाएं) |
प्रसारण मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
गैस की खपत | 0.4-0.6mpa (4-6kgf/cm2) 600N/min |
विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
भोजन का तरीका | दोहरी मोटर वाला विद्युत फीडर |

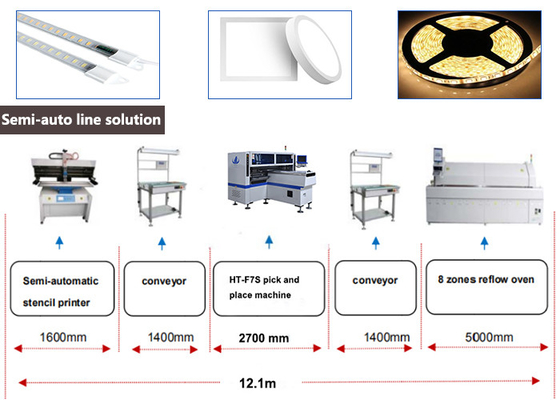

एसएमटी लाइन समाधान
एक पूरी अर्ध-स्वचालित लाइन जिसमें पूरे अर्ध-उत्पादन के लिए कई उपकरणों की आवश्यकता होती है, जैसे अर्ध-स्वचालित स्टैंसिल प्रिंटर मशीन, कन्वेयर, पिक एंड प्लेस मशीन और रिफ्लो ओवन आदि।
प्रत्येक मशीन का कार्य उड़ाना है:
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हम 9 आविष्कार पेटेंट, 200 व्यावहारिक पेटेंट, 49 सॉफ्टवेयर कॉपीराइट सहित बौद्धिक संपदा प्रौद्योगिकियों की एक संख्या प्राप्त,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा के रूप में विदेशी प्रमाण पत्र भी अर्जित किया,
आदि।
सेवा
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. आपकी पिक एंड प्लेस मशीन पीसीबी बोर्ड में कितने घटकों को माउंट कर सकती है?
उत्तर. जबकि यह हमारे ग्राहकों की जरूरतों और पीसीबी बोर्ड के आकार के लिए है।
प्रश्न. आपकी मशीन में मुख्यतः कौन से घटक लगाए जाते हैं?
उत्तर. बहुक्रियाशील पिक एंड प्लेस मशीन के लिए जो आईसी, एलईडी चिप, प्रतिरोधक, कैपेसिटर और लेंस जैसे आकार के घटकों को माउंट कर सकती है।हाई स्पीड माउंटर मशीन माउंटिंग घटक LED3014/3020/35285050 हैं, प्रतिरोधक, संधारित्र और रेक्टिफायर।
