उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
आवेदन: | एलईडी स्ट्रिप | विद्युत आपूर्ति: | 380एसी 50 हर्ट्ज |
---|---|---|---|
वारंटी: | 1 वर्ष | स्थिति: | नया |
वजन: | 3100 किग्रा | बढ़ते गति: | डबल साइड: 500,000 CPH सिंगल साइड: 250,000 CPH (इष्टतम गति) |
आयाम: | (एल) 3454*(डब्ल्यू)3035*(एच)1777 मिमी | पीसीबी मोटाई: | 0.1-0.5 मिमी |
हाई लाइट: | रोल स्ट्रिप SMT प्लेसमेंट मशीन,200 मीटर स्ट्रिप एसएमटी प्लेसमेंट मशीन,दो बार लेने वाली एसएमटी प्लेसमेंट मशीन |

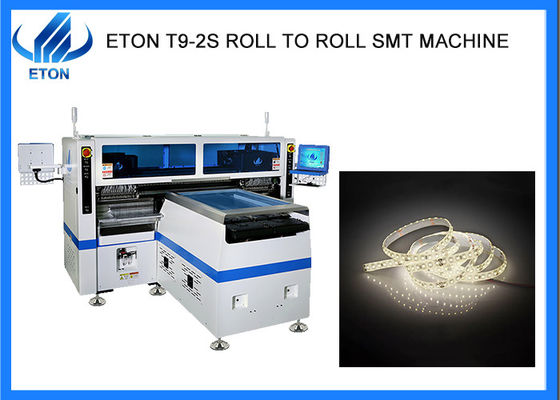

टीदो बार चुनना और एक बार रखना200 रोल स्ट्रिप प्लेसमेंट मशीन
विवरण
Fआकृत्य 1 उच्च उत्पादकता
घटक पिकिंग स्थिति पीसीबी पैड पिच के अनुसार समायोजित किया जा सकता है, न्यूनतम 6.5 मिमी। एलईडी 3014/3020/2835/5050 प्रतिरोधक, संधारित्र,ब्रिज रेक्टिफायर आदि व्यापक घटक रेंज पर लागू करें।
पहचान कैमरा पीसीबी के घटकों के लीक होने की स्थिति को रिकॉर्ड करता है और इसके अनुसार लापता घटकों को भरता है।
प्लेसमेंट हेड दो बार पिकिंग और एक बार प्लेसिंग की विधि को अपनाता है।
Fआचार्य 2 लचीला उत्पादन
प्रति चक्र 1 मीटर।
दो बार चुनने और एक बार रखने के कार्य को महसूस करें। फीडिंग स्टेशन की सीमा प्लेसमेंट हेड का दोगुना है,एक ही समय में चार प्रकार की सामग्री का उत्पादन कर सकता है।
मॉडल | T9-2S |
आयाम | |
लम्बाई | 3454 मिमी |
चौड़ाई | 3035 मिमी |
ऊँचाई | 1777 मिमी |
कुल वजन | 3100 किलोग्राम |
पीसीबी | |
पीसीबी लंबाई चौड़ाई | 250 (±10 मिमी) * कोई भी लंबाई |
पीसीबी मोटाई | 0.1-0.5 मिमी |
पीसीबी क्लैंपिंग | वैक्यूम अवशोषण, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
घुड़सवार | समूह पिकिंग और समूह प्लेसमेंट |
दृष्टि प्रणाली | |
कैमरा का संख्या | 10 सेट (डिजिटल कैमरा) |
दृष्टि संरेखण+मार्क सुधार | |
बढ़ी हुई सटीकता | ±0.05 मिमी |
माउंटिंग ऊंचाई | ≤5 मिमी |
माउंटिंग गति | डबल साइडः 500000 सीपीएच, सिंगल साइडः 250000 सीपीएच ((सर्वोत्तम गति) |

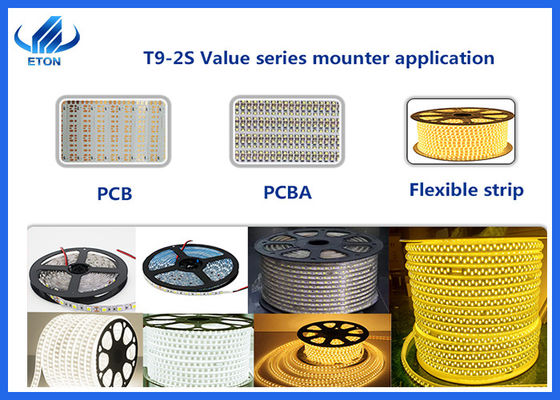

घटक | एलईडी 3014/3020/2835/5050 और प्रतिरोधक, संधारित्र, ब्रिज रेक्टिफायर आदि। |
शक्ति | 380AC 50HZ |
बिजली की खपत | 9.6 KW |
परिचालन वातावरण | 23°C±3°C |
कन्वेयर ट्रांसमिशन | अधिकतम लंबाई:1000 मिमी |
प्रसारण गति | >500 मिमी/सेक |
ट्रांसमिशन दिशा | एकल (बाएं>दाएं या दाएं) |
प्रसारण मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
वायु आपूर्ति | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 2 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
भोजन प्रणाली | |
फीडर स्टेशन का नंबर | डबल साइड:136PCS(सिंगल साइड:68PCS) |
सिर की संख्या | डबल साइड:136PCS(सिंगल साइड:68PCS) |
भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान इलेक्ट्रिक फीडर |
बाजार
भारत में: सूर्य, पॉलिकैब, एफआईईएम, आरके, जीके, टेकनो एलईडी, कैलकॉम, सेंचुरी एलईडी, ऑटोपल, स्काईक्वाड, एनटीएल, कोनार्क, सीईपीएल, फ्लेयर, एसएलएस हमारे बड़े ग्राहकों में से एक हैं।
तुर्की मेंः ACK, KENDAL, KING LED हमारे बड़े ग्राहकों में से एक हैं।
वियतनाम में: रेंगडोंग, टैमकिम हमारे बड़े ग्राहकों में से एक हैं।
मिस्र में: UNISTAR हमारे बड़े ग्राहकों में से एक है।
ट्यूनीसः स्काई इंडस्ट्रीज, फावानी हमारे बड़े ग्राहकों में से एक हैं
पैकेज
हमारे पैकेज चरण हवा के झोंके का पालन करना हैः
चरण 1: धूल और पानी को रोकने के लिए फिल्म पैकेजिंग;
चरण 2: मशीन के बाहर की रक्षा के लिए एक फिल्म को फोम कपास में पैक करना;
चरण 3: परिवहन के दौरान सूखी रखने के लिए वैक्यूम पेपर पैकेज और नमी प्रतिरोधी बैग;
चरण 4: मशीन की सुरक्षा सुनिश्चित करने के लिए मजबूत लकड़ी के बक्से से लैस करें, फिर ट्रकों द्वारा निर्दिष्ट बंदरगाह तक परिवहन करें।
डिलीवरीः समुद्र, हवा, भूमि परिवहन द्वारा।
