उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वारंटी: | 1 वर्ष | नाम: | श्रीमती स्वचालित पिक एंड प्लेस मशीन |
---|---|---|---|
आवेदन: | रोल टू टोल एलईडी पट्टी | विद्युत आपूर्ति: | 380एसी 50 हर्ट्ज |
वजन: | 3100 किग्रा | बढ़ते गति: | डबल साइड: 500,000 CPH सिंगल साइड: 250,000 CPH (इष्टतम गति) |
प्रयोग: | लंबी पट्टी प्रकाश व्यवस्था एसएमडी | आयाम: | (एल) 3454*(डब्ल्यू)3035*(एच)1777 मिमी |
फीडर: | डबल साइड: 136 पीसीएस (सिंगल साइड: 68 पीसीएस) | पीसीबी मोटाई: | 0.1-0.5 मिमी |
हाई लाइट: | चार मॉड्यूल एसएमटी मशीन,रिफिल फंक्शन एसएमटी मशीन,रोल स्ट्रिप के लिए एसएमटी मशीन |

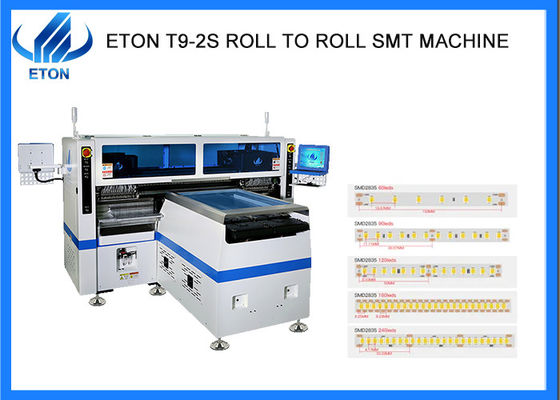

व्यक्तिगत घटक पुनःपूर्ति कार्यएसएमटी चार मॉड्यूल मशीन
विवरण
Fआकृत्य 1 उच्च उत्पादकता
घटक पिकिंग स्थिति पीसीबी पैड पिच के अनुसार समायोजित किया जा सकता है, न्यूनतम 6.5 मिमी। एलईडी 3014/3020/2835/5050 प्रतिरोधक, संधारित्र,ब्रिज रेक्टिफायर आदि व्यापक घटक रेंज पर लागू करें।
पहचान कैमरा पीसीबी के घटकों के लीक होने की स्थिति को रिकॉर्ड करता है और इसके अनुसार लापता घटकों को भरता है।
प्लेसमेंट हेड दो बार पिकिंग और एक बार प्लेसिंग की विधि को अपनाता है।
Fआचार्य 2 लचीला उत्पादन
प्रति चक्र 1 मीटर।
दो बार चुनने और एक बार रखने के कार्य को महसूस करें। फीडिंग स्टेशन की सीमा प्लेसमेंट हेड का दोगुना है,एक ही समय में चार प्रकार की सामग्री का उत्पादन कर सकता है।
मॉडल | T9-2S |
आयाम | |
लम्बाई | 3454 मिमी |
चौड़ाई | 3035 मिमी |
ऊँचाई | 1777 मिमी |
कुल वजन | 3100 किलोग्राम |
पीसीबी | |
पीसीबी लंबाई चौड़ाई | 250 (±10 मिमी) * कोई भी लंबाई |
पीसीबी मोटाई | 0.1-0.5 मिमी |
पीसीबी क्लैंपिंग | वैक्यूम अवशोषण, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
घुड़सवार | समूह पिकिंग और समूह प्लेसमेंट |
दृष्टि प्रणाली | |
कैमरा का संख्या | 10 सेट (डिजिटल कैमरा) |
दृष्टि संरेखण+मार्क सुधार | |
बढ़ी हुई सटीकता | ±0.05 मिमी |
माउंटिंग ऊंचाई | ≤5 मिमी |
माउंटिंग गति | डबल साइडः 500000 सीपीएच, सिंगल साइडः 250000 सीपीएच ((सर्वोत्तम गति) |
घटक | एलईडी 3014/3020/2835/5050 और प्रतिरोधक, संधारित्र, ब्रिज रेक्टिफायर आदि। |
शक्ति | 380AC 50HZ |
बिजली की खपत | 9.6 KW |
परिचालन वातावरण | 23°C±3°C |
कन्वेयर ट्रांसमिशन | अधिकतम लंबाई:1000 मिमी |
प्रसारण गति | >500 मिमी/सेक |
ट्रांसमिशन दिशा | एकल (बाएं>दाएं या दाएं) |
प्रसारण मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
वायु आपूर्ति | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 2 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |

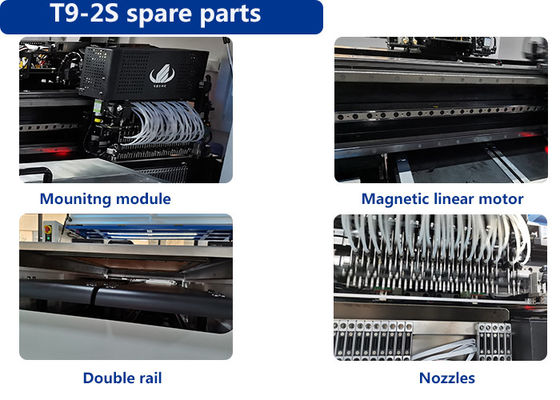

एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
भोजन प्रणाली | |
फीडर स्टेशन का नंबर | डबल साइड:136PCS(सिंगल साइड:68PCS) |
सिर की संख्या | डबल साइड:136PCS(सिंगल साइड:68PCS) |
भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान इलेक्ट्रिक फीडर |
प्रमाणपत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हमने 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त कीं,उत्पादन और निरीक्षण के लिए हमारे जीता अनुसंधान एवं विकास विभाग के साथ. और सीई, सीसीसी, सिरा के रूप में विदेशी प्रमाण पत्र भी अर्जित किया,
आदि।
सेवा
रखरखाव अवधि 1 वर्ष
एक वर्ष की वारंटी वारंटी के दौरान किसी भी भाग की मरम्मत और प्रतिस्थापन की आवश्यकता होगी।
सॉफ़्टवेयर और हार्डवेयर जीवन भर रखरखाव
मुफ्त उन्नयन सॉफ्टवेयर, सॉफ्टवेयर पहुंच है और ईटन द्वारा विकसित किया गया है, इसलिए हम जीवन भर मुफ्त उन्नयन अद्यतन का समर्थन करते हैं।
नियमित रूप से ग्राहकों से मिलें और जानकारी जुटाएं
हम नियमित रूप से ग्राहकों का दौरा करते हैं। हम हर साल एक ही समय में विभिन्न शहरों में विभिन्न प्रदर्शनियों में भाग लेते हैं,हम स्थानीय ग्राहकों का दौरा करेंगे और अपनी सेवा का समर्थन करेंगे और समय पर ग्राहकों के सुझावों पर प्रतिक्रिया एकत्र करेंगे.
प्रौद्योगिकी और उपकरण के बारे में नवीनतम जानकारी प्रदान करें
हम अपने ग्राहकों के लिए पेशेवर प्रौद्योगिकी सुझाव देते हैं और हमारे ग्राहकों के साथ अद्यतन समाचार साझा करते हैं
साइट पर सेवा
हमारे पास भारत में मुंबई और नई दिल्ली जैसे कुछ आधिकारिक साइट हैं, मिस्र, तुर्की में भी साइट है जो हमारे इंजीनियरों के साथ समय पर सेवा प्रदान कर सकती है।
आपकी आवश्यकताओं के अनुसार, समर्पित वरिष्ठ इंजीनियर आपके कारखाने में मुफ्त में स्थापित करने और आपको मशीन का संचालन करने के लिए प्रशिक्षण देने के लिए आएंगे।
