उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
वारंटी: | 1 वर्ष | नाम: | श्रीमती स्वचालित पिक एंड प्लेस मशीन |
---|---|---|---|
आवेदन: | रोल टू रोल एलईडी स्ट्रिप | विद्युत आपूर्ति: | 380एसी 50 हर्ट्ज |
स्थिति: | नया | वजन: | 3100 किग्रा |
बढ़ते गति: | डबल साइड: 500,000 CPH सिंगल साइड: 250,000 CPH (इष्टतम गति) | आयाम: | (एल) 3454*(डब्ल्यू)3035*(एच)1777 मिमी |
फीडर: | डबल साइड: 136 पीसीएस (सिंगल साइड: 68 पीसीएस) | पीसीबी मोटाई: | 0.1-0.5 मिमी |
हाई लाइट: | रोल एलईडी स्ट्रिप एसएमटी माउंटर,रोल स्ट्रिप के लिए एसएमटी मशीन,स्ट्रिप रोल के लिए एसएमटी मशीन |

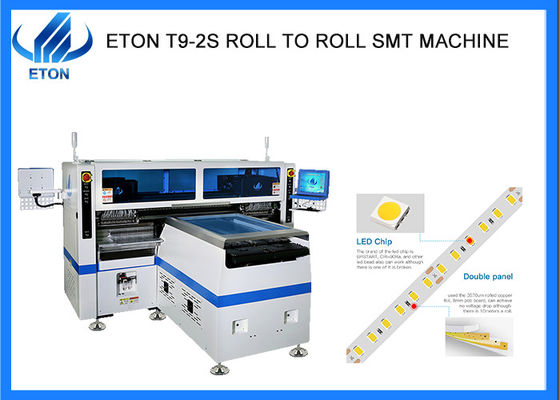

अति-उच्च-गति क्षमता500K रोल टू रोल एसएमटी मशीन
विवरण
Fआकृत्य 1 उच्च उत्पादकता

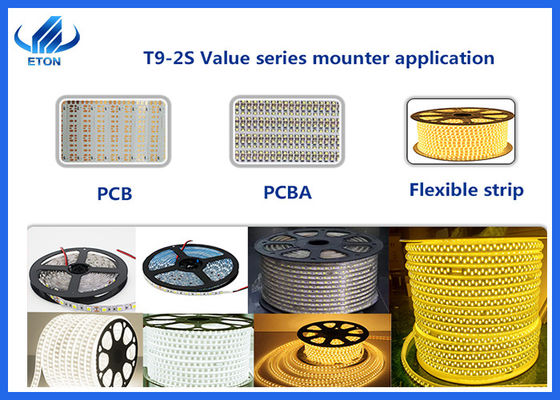

घटक पिकिंग स्थिति पीसीबी पैड पिच के अनुसार समायोजित किया जा सकता है, न्यूनतम 6.5 मिमी। एलईडी 3014/3020/2835/5050 प्रतिरोधक, संधारित्र,ब्रिज रेक्टिफायर आदि व्यापक घटक रेंज पर लागू करें।
पहचान कैमरा पीसीबी के घटकों के लीक होने की स्थिति को रिकॉर्ड करता है और इसके अनुसार लापता घटकों को भरता है।
प्लेसमेंट हेड दो बार पिकिंग और एक बार प्लेसिंग की विधि को अपनाता है।
Fआचार्य 2 लचीला उत्पादन
प्रति चक्र 1 मीटर।
दो बार चुनने और एक बार रखने के कार्य को महसूस करें। फीडिंग स्टेशन की सीमा प्लेसमेंट हेड का दोगुना है,एक ही समय में चार प्रकार की सामग्री का उत्पादन कर सकता है।
मॉडल | T9-2S |
आयाम | |
लम्बाई | 3454 मिमी |
चौड़ाई | 3035 मिमी |
ऊँचाई | 1777 मिमी |
कुल वजन | 3100 किलोग्राम |
पीसीबी | |
पीसीबी लंबाई चौड़ाई | 250 (±10 मिमी) * कोई भी लंबाई |
पीसीबी मोटाई | 0.1-0.5 मिमी |
पीसीबी क्लैंपिंग | वैक्यूम अवशोषण, सिलेंडर क्लैंपिंग, ट्रैक चौड़ाई समायोज्य |
घुड़सवार | समूह पिकिंग और समूह प्लेसमेंट |
दृष्टि प्रणाली | |
कैमरा का संख्या | 10 सेट (डिजिटल कैमरा) |
दृष्टि संरेखण+मार्क सुधार | |
बढ़ी हुई सटीकता | ±0.05 मिमी |
माउंटिंग ऊंचाई | ≤5 मिमी |
माउंटिंग गति | डबल साइडः 500000 सीपीएच, सिंगल साइडः 250000 सीपीएच ((सर्वोत्तम गति) |
घटक | एलईडी 3014/3020/2835/5050 और प्रतिरोधक, संधारित्र, ब्रिज रेक्टिफायर आदि। |
शक्ति | 380AC 50HZ |
बिजली की खपत | 9.6 KW |
परिचालन वातावरण | 23°C±3°C |
कन्वेयर ट्रांसमिशन | अधिकतम लंबाई:1000 मिमी |
प्रसारण गति | >500 मिमी/सेक |
ट्रांसमिशन दिशा | एकल (बाएं>दाएं या दाएं) |
प्रसारण मोड | ऑनलाइन ड्राइव |
स्थिति मोड | ऑप्टिकल |
वायु आपूर्ति | 0.4-0.6mpa (4-6kgf/cm2) 150N/min |
विद्युत नियंत्रण | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 2 सेट | ईटीओएन द्वारा स्वतंत्र अनुसंधान एवं विकास |
एक्स, वाई, जेड अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
भोजन प्रणाली | |
फीडर स्टेशन का नंबर | डबल साइड:136PCS(सिंगल साइड:68PCS) |
सिर की संख्या | डबल साइड:136PCS(सिंगल साइड:68PCS) |
भोजन का तरीका | दोहरी मोटर के साथ बुद्धिमान इलेक्ट्रिक फीडर |
एसएमटी लेआउटः
प्रदर्शनी
30 से अधिक देशों और क्षेत्रों के साथ व्यापार एसएमटी पिक एंड प्लेस मशीन की एक अनुभवी कंपनी के रूप में, ईटन ने विदेशी देशों के कई प्रदर्शनियों में भाग लिया है,जैसे भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, आदि और हम भी हमारे घरेलू प्रदर्शनी में भाग लिया है, जैसे गुआंगज़ौ गुआंगया प्रदर्शनी,शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी आदि।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. आप क्या सेवाएं प्रदान कर सकते हैं?
ए.
1)हम अपने ग्राहकों के लिए पूरे लाइन समाधान प्रदान करते हैं;
प्रश्न. क्या आपकी मशीनों के पास गुणवत्ता प्रमाण पत्र हैं?
ए. हम सीई, सिरा, सीसीसी, आईएसओ के साथ उच्च तकनीक उद्यम हैं "अच्छी तरह से ज्ञात ब्रांड" और कई प्रौद्योगिकी पेटेंट के रूप में सम्मानित किया गया है, और एलईडी प्रकाश उत्पादन लाइन कार्यक्रम में समृद्ध अनुभव (11 से अधिक वर्षों) है।
प्रश्न. क्या आप उद्धृत मूल्य के रूप में सीआईएफ स्वीकार कर सकते हैं?
उत्तर. हम केवल EXW स्वीकार करते हैं क्योंकि इसके लिए उद्धृत मूल्य दोनों पक्षों के लिए सुविधाजनक और कम लागत वाला है।
प्रश्न. क्या मैं जाकर देख सकता हूँ कि क्या आपने भारत को उपकरण बेचे हैं?
उत्तर. हाँ, हम भारत में हमारे मशीन बेचा है, लेकिन तथ्य के लिए हम अपने ग्राहक के लिए यह तय नहीं कर सकते हैं, लेकिन मैं अपने ग्राहक से संपर्क करने की कोशिश करेंगे. आशा है कि आप समझ सकते हैं,क्योंकि कोई भी अपने प्रतिस्पर्धियों को अपने विनिर्माण स्थल का दौरा करना नहीं चाहता है.
Q.आपके पास किस तरह की मशीन है?
ए. हम उच्च गति एसएमटी चुनें और जगह मशीन निर्माता हैं, और यह भी हम हमारे ग्राहकों के लिए अधिक कुशल और सुविधाजनक मशीन के लिए हमारे ब्रांड का निर्माण. हम बहुक्रियाशील प्रकार, सम्मान श्रृंखला है,उच्च परिशुद्धता और उच्च उत्पादकता के साथ मूल्य श्रृंखला.
