आयाम: | 2700 * 2300 * 1550 मिमी | पीसीबी आकार: | अधिकतम: 1200*330mm न्यूनतम: 100*100mm |
---|---|---|---|
पीसीबी मोटाई: | 0.5 ~ 5 मिमी | बढ़ते मोड: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
बढ़ते परिशुद्धता: | ± 0.02 मिमी (सटीक दोहराएं) | बढ़ती हुई ऊँचाई: | मानक: ≤5 मिमी |
बढ़ते गति: | 200000 ~ 250000 सीपीएच | फीडर स्टेशनों की संख्या: | 68 पीसीएस |
सिर की संख्या: | 68 पीसीएस | शक्ति: | 380एसी 50 हर्ट्ज |
बिजली की खपत: | 6 किलोवाट | एक्स, वाई, जेड एक्सिस ड्राइव तरीका: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |
हाई लाइट: | डबल मॉड्यूल एसएमटी पिक प्लेस मशीन,68हेड्स SMT पिक प्लेस मशीन,प्रकाश के लिए एसएमटी पिक प्लेस मशीन |

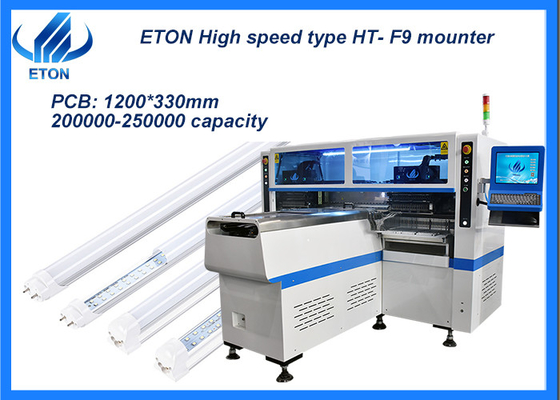

एलईडी ट्यूब लाइट स्ट्रिप लाइट 68 हेड्स 250000CPH SMT पिक एंड प्लेस मशीन
मशीन की विशेषताएंः
1.0.6 मीटर पर लागू करें,0.9 मीटर,1.2m कठोर पीसीबी और 0.5m,1m एलईडी लचीली पट्टी। उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्री के साथ उत्पादन के साथ उत्पादन, एलईडी चिप और प्रतिरोध के किसी भी अनुपात के साथ बोर्ड के लिए उपलब्ध है।
2दोहरी बांह चार मॉड्यूल, प्रत्येक माउंटिंग भाग के लिए 17 नोजल, भाग ए/बी/सी/डी अलग से या सिंक्रोनस रूप से माउंट किया जा सकता है।
3विशेष पेटेंट प्रौद्योगिकी: समूह लेने के लिए और समूह माउंट करने के लिए।

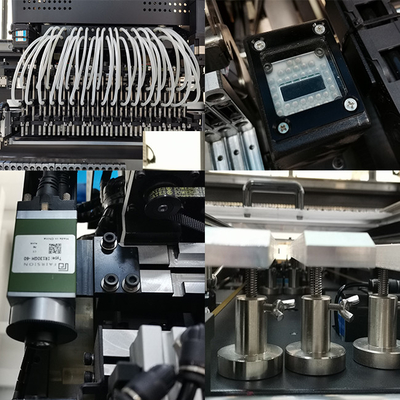

4.5 कैमरे, 2 फीडर डिबगिंग कैमरे, 2 नोजल डिबगिंग कैमरे, एक मार्क कैमरा, उच्च प्लेसमेंट सटीकता।
5.माउंटिंग गति 200000 ~ 25000CPH तक पहुंच गई।
6पूरी मशीन का सॉफ्टवेयर, सर्किट और हार्डवेयर संरचना सभी स्वतंत्र बौद्धिक संपदा अधिकारों के साथ हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित किए गए हैं।
मशीन मुख्य पैरामीटरः
मॉडल | HT-F9(दो बांह चुंबकीय रैखिक एलईडी उच्च गति पिक और प्लेस मशीन |
आयाम ((L*W*H) | 2700*2300*1550 मिमी |
वजन | 1700 किलोग्राम |
पीसीबी की मोटाई | 0.5~5 मिमी |
माउंटिंग परिशुद्धता | ±0.02 मिमी |
माउंट मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
घटक | एलईडी3014/3020/3528/5050 और प्रतिरोधक, संधारित्र,ब्रिज रेक्टिफायर |
माउंटिंग ऊंचाई | ≤5 मिमी |
घुड़सवार गति | 200000 से 250000 सीपीएच |
कैमरे का नंबर | 5PCS ((डिजिटल कैमरा) |
फ़ीडर स्टेशन का नंबर | 68 पीसीएस |
नहीं. सिर का | 68 पीसीएस |
एक्स, वाई अक्ष ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर + सर्वो मोटर |
भोजन का तरीका | दोहरी मोटर वाला विद्युत फीडर |
आवेदनः
यह मशीन 0.5 मीटर, 1 मीटर, 1.2 मीटर हार्ड लाइट बोर्ड या किसी भी लंबाई की लचीली पट्टी को माउंट करने के लिए उपयुक्त है।
रैखिक उत्पाद जैसे दीपक ट्यूब, लचीली पट्टी, पैनल लाइट, डिस्प्ले स्क्रीन आदि।
एसएमटी उत्पादन लाइनः
1 | सोल्डर पेस्ट प्रिंटर मशीन(सोल्डर पेस्ट प्रिंटिंग): सोल्डर पेस्ट या पैच गोंद को पीसीबी बोर्ड के पैड पर लीक किया जाता है ताकि घटकों को सोल्डर करने के अगले चरण की तैयारी की जा सके। |
2 | कन्वेयरपीसीबी बोर्ड को एक ही समय में पिक एंड प्लेस मशीन में ट्रांसमिट करता है, इसका उपयोग एसएमटी उत्पादन लाइनों के बीच कनेक्शन के लिए किया जाता है और इसका उपयोग लचीली पट्टी पीसीबी बोर्डों के बफरिंग के लिए भी किया जा सकता है। |
3 | पिक एंड प्लेस मशीन HT-E8S-1200: पीसीबी बोर्ड पर निश्चित स्थानों पर सतह माउंट घटकों को सटीक रूप से माउंट करें। |
4 | कन्वेयरःपीसीबी बोर्ड को रिफ्लो ओवन में ट्रांसमिशन करने के लिए। |
5 | रिफ्लो ओवन में प्रवेश करना:लोडर पेस्ट या डाई गोंद को पिघलाएं ताकि घटक ड्राइवर बोर्ड पर मजबूती से बंधे रहें। |
6 |
परीक्षणःपरीक्षण करना कि क्या उत्पाद का प्रदर्शन बरकरार है ((मनुअल निरीक्षण) |
पैकिंगः
हमारे फायदे:
1हम स्वचालित उच्च गति पिक एंड प्लेस मशीन के अग्रणी निर्माता हैं।
2.80% बड़े और सूचीबद्ध एलईडी कारखाने हमारे ग्राहक हैं. हमारे पास दशकों से अधिक विकास इतिहास है.
3हमारे पास जियांग्सी में 50,000 वर्ग मीटर के क्षेत्र को कवर करने वाला एक औद्योगिक पार्क है, जिसमें विभिन्न मशीनें हैं।
4हमारे पास विश्व रिकॉर्ड तोड़ने वाली हाई स्पीड पिक एंड प्लेस मशीन है, जिसकी गति 500000 सीपीएच तक पहुंच गई है।
5हमारे पास भारत में एक स्थानीय इंजीनियर है, जब तक आप मशीन खरीदते हैं, हम इंजीनियरों को स्थापित करने, डिबग करने और आपको मुफ्त में प्रशिक्षित करने की व्यवस्था करेंगे, जब तक आप मशीन को संचालित करना नहीं सीखते,सेवा बहुत सुविधाजनक हैहम
मुंबई और नई दिल्ली में कार्यालय हैं, बहुत तेजी से समर्थन।
अक्सर पूछे जाने वाले प्रश्न:
1..क्या आपके पास विदेशी इंजीनियर हैं?
हां, बेशक. हमारे पास भारत में स्थानीय इंजीनियर हैं, यदि आपको मशीन के बारे में कोई समस्या है, तो हम आपके लिए समस्या को हल करने के लिए भारत इंजीनियर भेज सकते हैं।
2मैं यह मशीन आपसे कैसे खरीद सकता हूँ?
a.इस उत्पाद के बारे में हमसे ऑनलाइन या ई-मेल द्वारा परामर्श करें।
b.अंतिम मूल्य, शिपिंग, भुगतान विधियों और अन्य शर्तों पर बातचीत और पुष्टि करें।
c.आपको प्रोफार्मा चालान भेजना और आपके आदेश की पुष्टि करना।
d.प्रोफार्मा चालान पर दी गई विधि के अनुसार भुगतान करें।
ई. हम आपके पूर्ण भुगतान की पुष्टि करने के बाद आपके आदेश के लिए प्रोफार्मा चालान के संदर्भ में तैयार करते हैं।
3आपकी मशीनें मुख्यतः किन देशों में बेची जाती हैं?
हमारे उत्पाद तुर्की, मिस्र, भारत, पाकिस्तान, दक्षिण अफ्रीका, ब्राजील आदि सहित 20 से अधिक देशों और क्षेत्रों में निर्यात किए जाते हैं।
4भुगतान की शर्तें क्या हैं?
टी/टी ठीक है. 30% अग्रिम भुगतान, 70% डिलीवरी से पहले भुगतान।
