उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
नाम: | श्रीमती स्वचालित पिक एंड प्लेस मशीन | आवेदन: | एलईडी लचीला पट्टी की किसी भी लंबाई |
---|---|---|---|
बिजली की आपूर्ति: | 380एसी 50 हर्ट्ज | गारंटी: | 1 वर्ष |
स्थिति: | नया | वज़न: | 1700 किग्रा |
बढ़ते गति: | 200000-250000 सीपीएच | आयाम: | 2700 * 2300 * 1550 मिमी |
फीडर: | 68 पीसीएस | पीसीबी मोटाई: | 0.5-5 मिमी |
हाई लाइट: | लंबी एलईडी पट्टी एसएमटी माउंटर,सुपर हाई स्पीड एसएमटी माउंटर,स्वचालित एलईडी पट्टी एसएमटी प्लेसमेंट मशीन |

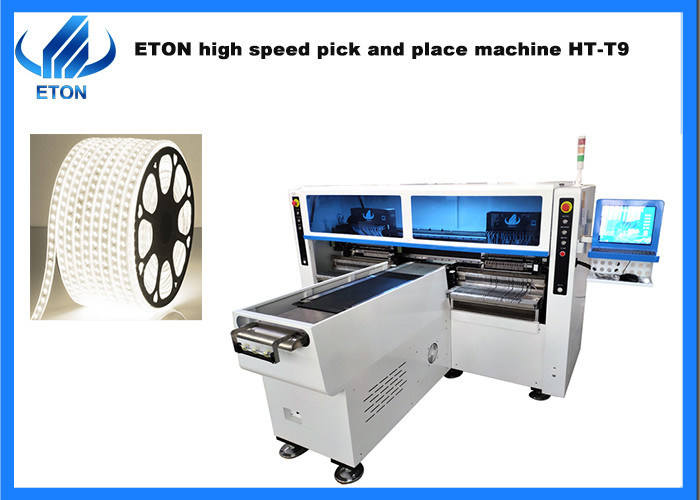

लंबी एलईडी स्ट्रिप माउंटिंग स्वचालित एसएमटी सुपर हाई स्पीड प्लेसमेंट मशीन
विवरण
आईपीसी9850 क्षमता: 200000~250000 सीपीएच
पेटेंट संख्या: ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL 2012 2 0415356.8/ जेडएल 2012 2 0415061.0
तकनीकी मापदण्ड
नमूना | HT-T9 |
आयाम | |
लंबाई | 3100 मिमी |
चौड़ाई | 2300 मिमी |
ऊंचाई | 1550 मिमी |
कुल वजन | 1700 किग्रा |
पीसीबी | |
पीसीबी की लंबाई चौड़ाई | 250 मिमी*कोई भी लंबाई |
पीसीबी मोटाई | 0.5-1.5 मिमी |
पीसीबी क्लैम्पिंग | समायोज्य दबाव वायवीय |
माउंटिंग मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
ओएस | |
प्रणाली | विंडोज 7 |
सॉफ़्टवेयर | अनुसंधान एवं विकास स्वतंत्र रूप से |
प्रदर्शन | टच स्क्रीन मॉनिटर |
इनपुट डिवाइस | कीबोर्ड और माउस |
दृष्टि प्रणाली | |
कैमरे की संख्या | 5 पीसीएस (डिजिटल कैमरा) |
दृष्टि संरेखण, मार्क सुधार | |
बढ़ते परिशुद्धता | ±0.02मिमी |
बढ़ती हुई ऊँचाई | ≦5मिमी |
माउंटिंग स्पीड | 200000~250000 सीपीएच |
अवयव | एलईडी 3014/3020/3528/5050 और कैपेसिटर, रेसिस्टर्स, ब्रिज रेक्टिफायर, आदि। |
अवयव गति | 0.5 मिमी |
फीडर स्टेशन की संख्या | 68 पीसीएस |
नोजल की संख्या | 68 पीसीएस |
शक्ति | 380एसी 50 हर्ट्ज़ |
बिजली की खपत | 6 किलोवाट |
परिचालन लागत वातावरण | 23℃±3℃ |
कन्वेयर ट्रांसमिशन | अधिकतम लंबाई :1000 मिमी |
विद्युत नियंत्रण | ETON द्वारा स्वतंत्र अनुसंधान एवं विकास |
मोशन कंट्रोल कार्ड मॉड्यूल 1 सेट | ETON द्वारा स्वतंत्र अनुसंधान एवं विकास |
एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | हाई-एंड चुंबकीय रैखिक मोटर + सर्वो मोटर |
खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |
मशीन अनुप्रयोग
HT-T9 एक हाई स्पीड पिक एंड प्लेस मशीन है, जिसका उपयोग किसी भी लम्बाई की लचीली लाइट स्ट्रिप्स के लिए किया जाता है
पीसीबी का आकार: 250 मिमी * कोई भी लंबाई, 5 मीटर, 10 मीटर, 50 मीटर, 100 मीटर या किसी भी लंबाई की लचीली लाइट स्ट्रिप्स के लिए उपयुक्त, आरजीबी लगाया जा सकता है।
प्रमाण पत्र
एसएमटी मशीन में एक अनुभवी निर्माता के रूप में, हमने उत्पादन और निरीक्षण के लिए अपने जीते हुए आर एंड डी विभाग के साथ 9 आविष्कार पेटेंट, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियां प्राप्त कीं।और सीई, सीसीसी, एसआईआरए जैसे विदेशी प्रमाणपत्र भी अर्जित किए।
वगैरह।
सामान्य प्रश्न
प्र. क्या आप सीआईएफ को उद्धृत मूल्य के रूप में स्वीकार कर सकते हैं?
उ. हम आमतौर पर EXW को उद्धृत मूल्य के रूप में स्वीकार करते हैं।
प्रश्न: क्या आपके पास भारत में मशीन की स्थापना के लिए पेशेवर इंजीनियर हैं?
उ. हाँ, हमारे ग्राहकों को उल्लेखनीय सेवाएँ प्रदान करने के लिए हमारे पास भारत में पेशेवर इंजीनियर हैं जिनका स्थानीय कार्यालय दिल्ली और दम्मम में है।
प्र. आपके उत्पादों की वास्तविक गति क्या है?
उ. मशीन की वास्तविक गति के लिए जो कई कारकों से बाधित होती है, जो घटकों की संख्या, पीसीबी बोर्ड भेजने और बोर्ड प्राप्त करने का समय आदि से संबंधित है और वास्तविक उत्पादों और जरूरतों के लिए तय होती है।
प्र. आपकी पिक एंड प्लेस मशीन एक पीसीबी बोर्ड में कितने घटक लगा सकती है?
उ. जबकि यह हमारे ग्राहकों की ज़रूरतों और पीसीबी बोर्ड के आकार के लिए है।
प्र. आपकी मशीन में मुख्य रूप से कौन से घटक लगे हैं?
A. मल्टीफंक्शनल पिक एंड प्लेस मशीन के लिए जो आईसी, एलईडी चिप, रेसिस्टर्स, कैपेसिटर और लेंस जैसे आकार के घटकों को माउंट कर सकती है।हाई स्पीड माउंटर मशीन माउंटिंग घटक LED3014/3020/35285050, प्रतिरोधक, कैपेसिटर और रेक्टिफायर हैं।
