उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 2700 * 2300 * 1550 मिमी | पीसीबी आकार: | अधिकतम: 1200*330mm न्यूनतम: 100*100mm |
|---|---|---|---|
| पीसीबी मोटाई: | 0.5 ~ 5 मिमी | बढ़ते मोड: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| बढ़ते परिशुद्धता: | ± 0.02 मिमी (सटीक दोहराएं) | बढ़ती हुई ऊँचाई: | मानक: ≤5 मिमी |
| बढ़ते गति: | 200000 ~ 250000 सीपीएच | फीडर स्टेशनों की संख्या: | 68 पीसीएस |
| सिर की संख्या: | 68 पीसीएस | शक्ति: | 380एसी 50 हर्ट्ज |
| बिजली की खपत: | 6 किलोवाट | एक्स, वाई, जेड एक्सिस ड्राइव तरीका: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |
| हाई लाइट: | 250k सीपीएच एसएमटी पिक प्लेस मशीन,एसएमटी पिक प्लेस मशीन एनर्जी सेविंग,सर्वो मोटर एसएमटी पिक प्लेस मशीन |
||

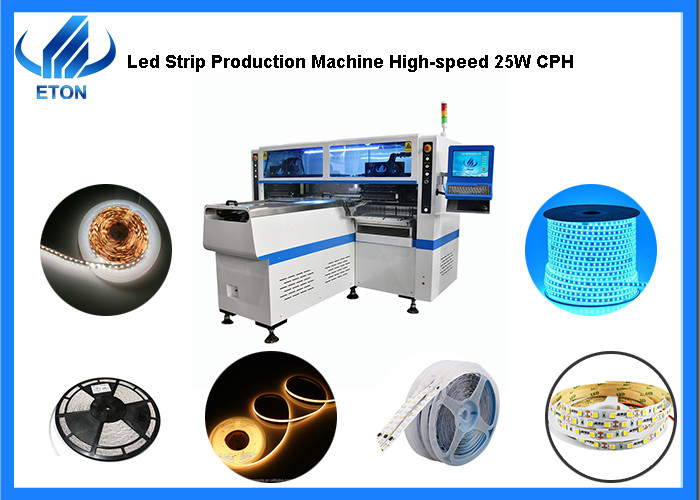

उच्च गुणवत्ता वाली ऊर्जा-बचत 68 हेड्स 68 फीडर स्टेशन एसएमटी पिक एंड प्लेस मशीन
HT-F9 पिक एंड प्लेस मशीन का विवरण
डुअल आर्म मैग्नेटिक लीनियर एलईडी हाई-स्पीड पिक एंड प्लेस मशीन, एक ही समय में 4 प्रकार की सामग्री का उत्पादन, क्षमता 250000 सीपीएच तक पहुंचती है।
एसएमटी मशीन फीडरों से विभिन्न घटकों को अवशोषित करने और उन्हें पीसीबी बोर्ड पर माउंट करने के लिए सिर पर सक्शन नोजल का उपयोग करती है।
एसएमटी पिक एंड प्लेस मशीन एसएमटी उत्पादन प्रक्रिया में मुख्य उपकरण है, जिसे अन्य उपकरणों द्वारा प्रतिस्थापित नहीं किया जा सकता है।
एसएमटी उत्पादन प्रक्रिया सोल्डर पेस्ट कोटिंग, कंपोनेंट माउंटिंग, रिफ्लो वेल्डिंग है, यह एसएमटी उत्पादन प्रक्रिया में सबसे प्रमुख प्रक्रिया है।अच्छी माउंटिंग गुणवत्ता प्राप्त करने के लिए, एसएमटी पिक एंड प्लेस मशीन में अच्छे उपकरण के अलावा अच्छी माउंटिंग प्रक्रिया भी होनी चाहिए।
मुख्य विशेषताएं
● डुअल आर्म मैग्नेटिक लीनियर एलईडी हाई-स्पीड पिक एंड प्लेस मशीन
● 68 फीडर स्टेशन और 68 नोजल
● 0.6M,0.9M,1.2M कठोर पीसीबी और 0.5M,1M एलईडी लचीली पट्टी पर लागू करें।
● उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्रियों से उत्पादन।
● एलईडी चिप और अवरोधक के किसी भी अनुपात वाले बोर्ड के लिए उपलब्ध है।
● डुअल आर्म चार मॉड्यूल, प्रत्येक बढ़ते हिस्से के लिए 17 नोजल, भाग ए/बी/सी/डी को अलग से या एक साथ लगाया जा सकता है।
● अंशांकन स्वचालित रूप से, उच्च परिशुद्धता, आरजीबी के लिए उपलब्ध है।
● विशिष्ट पेटेंट तकनीक: समूह में लेना और समूह में माउंट करना।
मुख्य तकनीकी पैरामीटर
| आयाम | 2700*2300*1550मिमी |
| पीसीबी की लंबाई चौड़ाई |
अधिकतम:1200*330मिमी न्यूनतम:100*100मिमी |
| पीसीबी मोटाई | 0.5~5मिमी |
| माउंटिंग मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
| बढ़ते परिशुद्धता | ±0.02मिमी |
| बढ़ती हुई ऊँचाई | मानक:≤5मिमी |
| बढ़ते गति | 200000~250000 सीपीएच |
| अवयव |
एलईडी 3014/3020/3528/5050 और प्रतिरोधक, कैपेसिटर, ब्रिज रेक्टिफायर |
| अवयव स्थान | 0.5 मिमी |
| फीडर स्टेशन की संख्या | 68 पीसीएस |
| सिर की संख्या | 68 पीसीएस |
| शक्ति | एसी 380V 50Hz |
| बिजली की खपत | 6 किलोवाट |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |

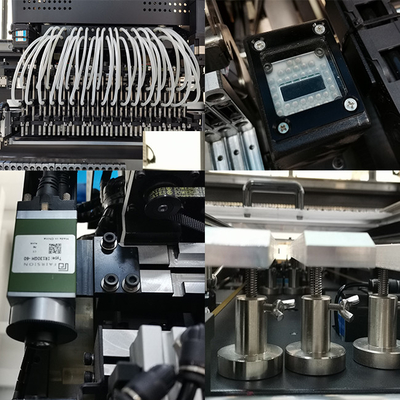

HT-F9 चित्र

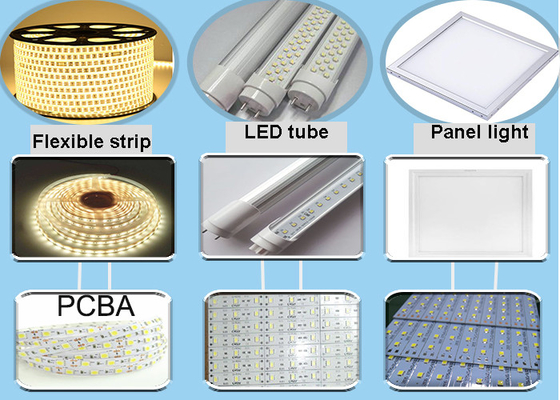

HT-F9 का अनुप्रयोगमशीन चुनें और रखें
एलईडी ट्यूब, लचीली स्ट्रिप लाइट, पैनल लाइट आदि।

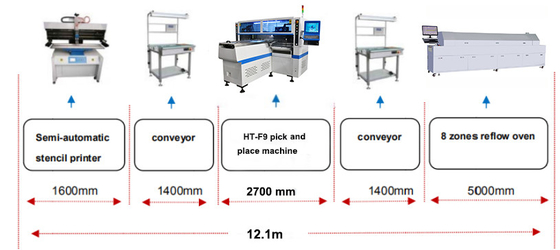

HT-F9 अर्ध-स्वचालित उत्पादन लाइन
कंपनी का परिचय
2011 में अपनी स्थापना के बाद से, ETON SMT प्लेसमेंट मशीनों के विकास और उत्पादन के लिए प्रतिबद्ध है।
1. मजबूत पहुंच और प्रौद्योगिकी टीम विकसित करना, लगातार मशीन अपग्रेड का समर्थन करना, ग्राहक को मजबूत तकनीकी सहायता देना।
2. एसएमटी इंडस्ट्री लाइन में समृद्ध अनुभव।ETON को 10 से अधिक वर्षों से स्थापित हुए, हम चीन में SMT मशीन के अग्रणी निर्माता हैं।
3. मजबूत उत्पादन क्षमता, ईटीओएन के पास जियांग्शी प्रांत में 50000 वर्ग मीटर से अधिक का औद्योगिक पार्क है, मशीन की क्षमता 50 यूनिट/माह से अधिक है।
4. अच्छी और पेशेवर सेवा.इंजीनियर को डोर-टू-डोर सेवा प्रदान करें, वीडियो ऑनलाइन प्रशिक्षण, वीडियो प्रशिक्षण का समर्थन करें।
शेयर करें, वारंटी के दौरान मशीन के कोर पार्ट को मुफ्त में बदलें।और हम पेशेवर एसएमटी लाइन समाधान भी प्रदान कर सकते हैं।
प्रमाणीकरण
हमें 9 आविष्कार पी मिलेएटेंट्स, 112 व्यावहारिक पेटेंट, 12 सॉफ्टवेयरपेटेंट.
हमारे क्लाइंट
वैश्विक फोटो इलेक्ट्रॉनिक हाई स्पीड पिक एंड प्लेस मशीन के अग्रणी निर्माता के रूप में ETON, उत्पादों को भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, थाईलैंड आदि सहित 20 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है।
हमारी प्रदर्शनियाँ
हमारी कंपनी हर साल (महामारी की अवधि को छोड़कर) देश और विदेश में प्रदर्शनियों में भाग लेती है, जैसे:
प्रवासी: भारत दिल्ली प्रदर्शनी, भारत मुंबई प्रदर्शनी, पाकिस्तान प्रदर्शनी, मिस्र प्रदर्शनी, ट्यूनीशिया प्रदर्शनी, थाईलैंड प्रदर्शनी, आदि।
घरेलू: गुआंगज़ौ गुआंग्या प्रदर्शनी;शंघाई म्यूनिख प्रदर्शनी;चूंगचींग एलईडी लाइट प्रदर्शनी, आदि।
हमारी बिक्री के बादसेवाएस
पैकेज और डिलिवरी
सभी मशीनें चित्रों की तरह वैक्यूम और लकड़ी की पैकिंग के साथ पैक की गई हैं।
चरण 1. फिल्म पैकेजिंग
मशीन को धूल, पानी, दुर्घटना और झटकों से बचाएं।
चरण 2. फोम+फिल्म पैकेजिंग जोड़ें
दोहरी सुरक्षित सुरक्षा, मशीन को क्रैश होने और हिलने से रोकें।
चरण 3. अद्वितीय टिन फ़ॉइल पैकेजिंग
टिन फ़ॉइल पैकिंग जोड़ने से फिल्म को खरोंच से टूटने से बचाया जा सकता है।
चरण 4. अनुकूलित मजबूत लकड़ी कार्टन पैकिंग
समुद्री जहाज के लिए अनुकूलित मजबूत लकड़ी की पैकिंग, मशीनें लकड़ी के कार्टन में फिट होती हैं, टकराव और झटके को प्रभावी ढंग से रोकती हैं।
सामान्य प्रश्न:
प्रश्न: क्या आपके पास विदेश में बिक्री के बाद सेवा है?
उत्तर: हम विदेश में तकनीकी सहायता प्रदान कर सकते हैं।यदि आपको कोई तकनीकी समस्या है, तो हमारे इंजीनियर आपको समय पर सहायता प्रदान करेंगे।विदेश में हमारे भारत और मिस्र कार्यालय और स्थानीय इंजीनियर आदि हैं।
प्रश्न: प्रशिक्षण कैसा है?
उत्तर: हमारी मशीनें खरीदने के बाद, आप अपने इंजीनियरों को हमारे कारखाने में भेज सकते हैं, या हम अपने इंजीनियरों को आपके कारखाने में भेज सकते हैं, और फिर हम आपके कर्मियों को इन मशीनों को संचालित करने के लिए प्रशिक्षित करेंगे।ऑनलाइन प्रशिक्षण और वीडियो ट्यूटोरियल।महामारी के दौरान, यदि हमारे इंजीनियर इसे पूरा नहीं कर पाते हैं, तो हमारे पास विशेष एक-पर-एक ऑनलाइन प्रशिक्षण और वीडियो ट्यूटोरियल भी हैं।
प्रश्न: मशीन का उपयोग करना कठिन है?
उत्तर: मशीन बहुत बुद्धिमान है और संचालित करने में आसान है, बुद्धिमान फोन की तरह, सॉफ्टवेयर भी हमारी कंपनी द्वारा बनाया गया है, इसलिए हम जानते हैं कि इसे और अधिक बुद्धिमान कैसे बनाया जाए और संचालन के अनुकूल कैसे बनाया जाए।
प्रश्न: मैं आपसे कौन सी मशीन खरीद सकता हूं?
ए: मल्टी-फंक्शन प्लेसमेंट मशीन, हाई-स्पीड प्लेसमेंट मशीन, डिस्पेंसिंग मशीन, लोडिंग मशीन, प्रिंटिंग मशीन, रिफ्लो सोल्डरिंग इत्यादि।
प्रश्न: क्या भारत में आपका कोई ग्राहक है?भारत में कितनी मशीनें हैं?
उत्तर: हां, भारत में हमारे कई बड़े ग्राहक हैं, जैसे आरके, सूर्या, एफआईईएम, कैलकॉम, पॉलीसीआरबी, आदि। हमने भारत में सौ से अधिक मशीनें बेची हैं और हम हर साल प्रदर्शनी में जाते हैं।
