उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | 1 वर्ष | लागू घटक: | 0402 |
|---|---|---|---|
| नाम: | श्रीमती पिक एंड प्लेस मशीन | स्थिति: | 100% मूल, एकदम नया |
| बढ़ते गति: | 250000 सीपीएच | प्रकार: | स्वचालित |
| प्रयोग: | श्रीमती माउंटिंग मशीन, एलईडी | फीडर: | 68 पीसीएस |
| प्रमुखता देना: | हाईस्पीड एसएमटी माउंटर मशीन,ट्यूब लाइट मेकिंग एसएमटी माउंटर,डुअल आर्म लाइट एसएमटी माउंटर |
||

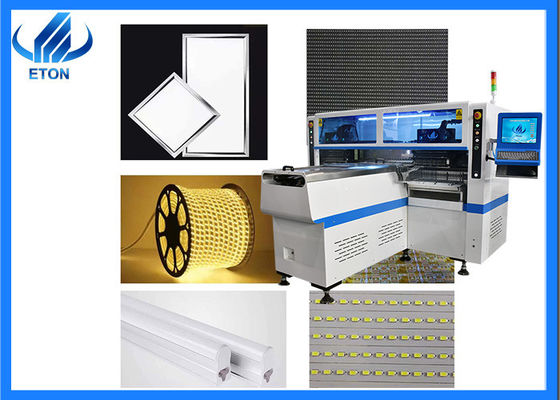

हाईस्पीड डुअल आर्म श्रीमती माउंटर ट्यूब लाइट 250000CPH नीली और सफेद मशीन बनाती है
HT-F9 पिक एंड प्लेस मशीन का विवरण
डुअल आर्म मैग्नेटिक लीनियर एलईडी हाई-स्पीड पिक एंड प्लेस मशीन, एक ही समय में 4 प्रकार की सामग्री का उत्पादन, क्षमता 250000 सीपीएच तक पहुंचती है।
एसएमटी मशीन फीडरों से विभिन्न घटकों को अवशोषित करने और उन्हें पीसीबी बोर्ड पर माउंट करने के लिए सिर पर सक्शन नोजल का उपयोग करती है।
एसएमटी पिक एंड प्लेस मशीन एसएमटी उत्पादन प्रक्रिया में मुख्य उपकरण है, जिसे अन्य उपकरणों द्वारा प्रतिस्थापित नहीं किया जा सकता है।
एसएमटी उत्पादन प्रक्रिया सोल्डर पेस्ट कोटिंग, कंपोनेंट माउंटिंग, रिफ्लो वेल्डिंग है, यह एसएमटी उत्पादन प्रक्रिया में सबसे प्रमुख प्रक्रिया है।अच्छी माउंटिंग गुणवत्ता प्राप्त करने के लिए, एसएमटी पिक एंड प्लेस मशीन में अच्छे उपकरण के अलावा अच्छी माउंटिंग प्रक्रिया भी होनी चाहिए।
मशीन मुख्य पैरामीटर
| नमूना | HT-F9 |
| आयाम(एल*डब्ल्यू*एच) | 2700*2300*1550मिमी |
| वज़न | 1700 किग्रा |
| पीसीबी की लंबाई चौड़ाई | अधिकतम: 1200 * 330 मिमी; न्यूनतम: 100 * 100 मिमी |
| पीसीबी की मोटाई | 0.5~5मिमी |
| बढ़ते परिशुद्धता | ±0.02मिमी |
| माउंटिंग मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
| बढ़ती हुई ऊँचाई | ≤5मिमी |
| बढ़ते गति | 250000 सीपीएच |
| कैमरे की संख्या | 5PCS(डिजिटल कैमरा) |
| फीडर स्टेशन की संख्या | 68 पीसीएस |
| सिर की संख्या | 68 पीसीएस |
मशीन का मुख्य भाग
तीन मुख्य घटक: सॉफ्टवेयर, इलेक्ट्रिकल और मैकेनिकल।
मशीन के पुर्जे और कार्य
मेनफ्रेम: एक मशीन का मस्तिष्क जो फीडबैक सिग्नल एकत्र करता है और निर्देश जारी करने से पहले उन्हें संसाधित करता है
इलेक्ट्रिक बॉक्स: मशीन के सभी सर्किट इलेक्ट्रिक बॉक्स में एकीकृत होते हैं।बाहरी बिजली कनेक्शन के बाद, यह होस्ट मशीन के साथ मिलकर मशीन की चलने की प्रक्रिया को नियंत्रित करता है
सर्किट बोर्ड: मशीन के विभिन्न भागों को नियंत्रित करता है
सर्वो मोटर: सर्वो मोटर सक्रिय होने के बाद, यह सकारात्मक और नकारात्मक हो जाता है, और स्क्रू रॉड को कपलिंग के साथ जोड़कर घुमाने के लिए प्रेरित करता है, इस प्रकार रैखिक पारस्परिक गति करने के लिए ड्राइविंग (माउंटिंग हेड, ट्रांसपोर्टेशन प्लेटफ़ॉर्म) करता है।एक सर्वो मोटर एक स्क्रू को नियंत्रित करती है।
रैखिक मोटर: चुंबकीय रैखिक मोटर, बाहरी विद्युत कनेक्शन के माध्यम से एक्चुएटर एक चुंबकीय क्षेत्र उत्पन्न करता है, स्टेटर स्वयं एक स्थायी चुंबक है, माउंट हेड को पारस्परिक गति बनाने के लिए चुंबकीय ध्रुवों के बीच बातचीत के माध्यम से स्टेटर को घुमाता है।
चुंबकीय ग्रिड शासक: गैर-संपर्क स्कैनिंग चुंबकीय क्षेत्र, और पूर्ण या वृद्धिशील आउटपुट सिग्नल में एनालॉग माप मूल्य, उच्च पहचान सटीकता, तेज प्रतिक्रिया गति, एक निश्चित सीमा तक हेड माउंटिंग की सटीकता निर्धारित करती है।
रैखिक गाइड रेल: उच्च परिशुद्धता पारस्परिक गति करने के लिए निर्दिष्ट दिशा के अनुसार चलती हिस्से (माउंटिंग हेड, ट्रांसपोर्ट प्लेटफॉर्म) को समर्थन और मार्गदर्शन करने के लिए उपयोग किया जाता है
स्टेपर मोटर: बेल्ट कनेक्टिंग स्क्रू को चलाने के लिए मोटर को समायोजित करके ट्रैक की चौड़ाई को समायोजित किया जाता है, ताकि ग्राहकों के विभिन्न सर्किट बोर्डों की स्थापना के लिए उपयुक्त हो।ट्रांसपोर्ट मोटर बेल्ट को चलाती है, जो सर्किट बोर्ड को चलाती है।
हमारी प्रदर्शनियाँ
हर साल चीन और विदेशों में विभिन्न प्रदर्शनियों में भाग लें।
घरेलू प्रदर्शनियाँ: गुआंगज़ौ गुआंग्या प्रदर्शनी, शंघाई म्यूनिख प्रदर्शनी, चोंगकिंग एलईडी लाइट प्रदर्शनी, आदि।
विदेशी प्रदर्शनियाँ: भारत मुंबई प्रदर्शनी, भारत दिल्ली प्रदर्शनी, मिस्र प्रदर्शनी, तुर्की प्रदर्शनी, पाकिस्तान प्रदर्शनी, थाईलैंड प्रदर्शनी, आदि।
प्रमाणीकरण
ETON को 9 आविष्कार पेटेंट, 112 प्रैक्टिकल पेटेंट, 12 सॉफ्टवेयर कॉपीराइट सहित कई बौद्धिक संपदा प्रौद्योगिकियाँ प्राप्त हैं। ETON को "शेन्ज़ेन हाई-टेक उद्यम" "गुआंग्डोंग हाई-टेक उद्यम" "चीन उच्च-तकनीकी उद्यम" "शेन्ज़ेन टॉप" के रूप में दर्जा दिया गया है। ब्रांड" "2015 एलईडी टेक्नोलॉजी इनोवेशन अवार्ड" "चौथा चीन एलईडी फर्स्ट इनोवेशन अवार्ड" "उद्योग विशेष योगदान पुरस्कार" आदि।
ग्राहकों
वैश्विक फोटो इलेक्ट्रॉनिक हाई स्पीड पिक एंड प्लेस मशीन के अग्रणी निर्माता के रूप में ETON, उत्पादों को भारत, वियतनाम, ट्यूनीशिया, मिस्र, तुर्की, रूस, थाईलैंड आदि सहित 20 से अधिक देशों और क्षेत्रों में निर्यात किया जाता है। उदाहरण के रूप में भारत को लें, भारत में हमारे कई बड़े ग्राहक हैं, जैसे आरके, सूर्या, फिएम, कैलकॉम, पॉलीसीआरबी, आदि। हमने भारत को सौ से अधिक मशीनें बेची हैं।
