उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | 1 वर्ष | लागू घटक: | 0402 |
|---|---|---|---|
| नाम: | श्रीमती पिक एंड प्लेस मशीन | बिजली की आपूर्ति: | एसी 220 वी 50 हर्ट्ज |
| स्थिति: | 100% मूल, एकदम नया | बढ़ते गति: | 250000 सीपीएच |
| प्रयोग: | श्रीमती माउंटिंग मशीन, एलईडी | फीडर: | 68 |

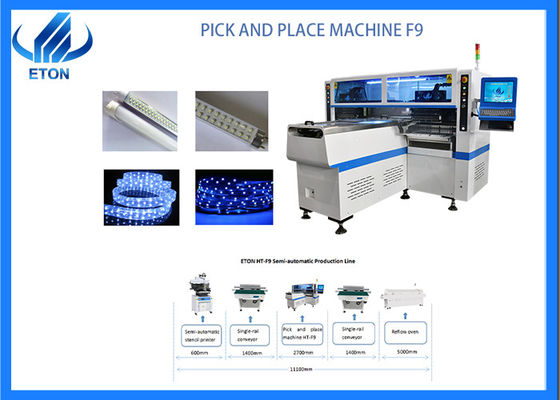

एलईडी ट्यूब/पैनल/स्ट्रिप चुंबकीय रैखिक मोटर पीसीबी असेंबली मशीन के लिए हाई स्पीड माउंटर 250000CPH
मशीन मुख्य पैरामीटर
| आयाम: 2700 मिमी * 2300 मिमी * 1550 मिमी | |
| कुल वजन | 1700 किग्रा |
| पीसीबी लंबाई चौड़ाई | अधिकतम: 1200*330 मिमी न्यूनतम: 100*100 मिमी |
| पीसीबी मोटाई | 0.5-5मिमी |
| पीसीबी क्लैम्पिंग | समायोज्य दबाव वायवीय |
| संचरण गति | >500मिमी/सेकंड |
| कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1200 मिमी |
| बार-बार माउंटिंग परिशुद्धता | ±0.02मिमी |
| घटक स्थान | 0.5 मिमी |
| घटक की ऊंचाई | ≤5मिमी |
| फीडर स्टेशन की संख्या | 68पीसीएस |
| सिर की संख्या | 68पीसीएस |
| परिचालन लागत वातावरण | 23℃±3℃ |
| बिजली की खपत | 6 किलोवाट |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | रैखिक मोटर और सर्व मोटर |
मशीन की मुख्य विशेषताएं और मशीन का मुख्य भाग
1. HT-F9 माउंटिंग के लिए उपयुक्त है और पीसीबी प्लेट का आकार 1200*330mm से 100*100mm है।
2. HT-F9 कम प्रकार के घटकों और घटकों के सरल क्रम वाले उत्पादों के लिए उपयुक्त है
3. HT-F9 में कैमरे के पांच सेट हैं, जिनमें शामिल हैं: 2 नोजल समायोज्य कैमरा जो नोजल के केंद्र पर ले जाकर नोजल रिक्ति को समायोजित कर सकते हैं; 2 फीडर समायोज्य कैमरा फीडर स्टेशन केंद्र लाइन लेकर फीडर को समायोजित कर सकते हैं; 1 मार्क कैमरा मार्क बिंदुओं को स्कैन करके पीसीबी बोर्ड को माउंट करना।
4. HT-F9 में 68 PCS नोजल और 68 PCS फीडर स्टेशन हैं जिससे अधिकतम क्षमता 250000 CPH तक पहुंच जाएगी।
5. HT-F9 में चार मॉड्यूल और डबल आर्म हैं जो एक ही समय में चार अलग-अलग प्रकार की सामग्री का उत्पादन कर सकते हैं।
6. यह उनका सबसे बड़ा आकर्षण है कि HT-F9 उच्च गति और उच्च परिशुद्धता रख सकता है जब माउंटिंग मोड को चुनने के लिए समूह और स्थान पर समूह करने के लिए समूह बनाया जाता है।
श्रीमती लाइन समाधान
HT-F9 एक उच्च गति पेशेवर पिक एंड प्लेस मशीन के रूप में, यह मुख्य रूप से सॉफ्ट लाइट बेल्ट, लाइट ट्यूब और डिस्प्ले स्क्रीन को माउंट करने के लिए उपयुक्त है।संपूर्ण एसएमटी उत्पादन लाइन में, कीमत और व्यावहारिकता जैसे कारकों को ध्यान में रखते हुए, हम मुख्य रूप से अर्ध-स्वचालित उत्पादन लाइन की अनुशंसा करते हैं।अर्ध-स्वचालित उत्पादन लाइन में अर्ध-स्वचालित स्टेंसिल प्रिंटर, कन्वेयर, पिक एंड प्लेस मशीन और रिफ्लो ओवन शामिल हैं।
हमारे फायदे
एसएमटी इंडस्ट्री लाइन में समृद्ध अनुभव।ETON को 10 से अधिक वर्षों से स्थापित हुए, हम चीन में SMT मशीन के अग्रणी निर्माता हैं।
हमारी मशीनें बेहतर गुणवत्ता वाली, अधिक सटीक और लगाने में तेज़ हैं।हमारे पास अपनी विशेष पेटेंट तकनीक भी है जैसे दोहरी मोटर इलेक्ट्रॉनिक फीडर फीडिंग सिस्टम, उड़ान पहचान दृश्य संरेखण, समूह चयन और समूह प्लेसमेंट इत्यादि।
संबंधित मशीन
ETON एक विनिर्माण और प्रक्रिया समाधान प्रदाता है जो SMT हाई-स्पीड पिक एंड प्लेस मशीनों और SMT परिधीय स्वचालन उपकरणों के अनुसंधान एवं विकास, उत्पादन, बिक्री और सेवा पर ध्यान केंद्रित करता है।पिक एंड प्लेस मशीन के अलावा, हम एसएमटी परिधीय और संबंधित उपकरण भी प्रदान करते हैं, जिसमें पीसीबी लोडर, पीसीबी अन-लोडर, स्टेंसिल प्रिंटर, कन्वेयर, ट्रांसलेशनल कन्वेयर, पिक एंड प्लेस मशीन, रिफ्लो ओवन और अन्य परिधीय स्वचालन उपकरण शामिल हैं।
हमारी पैकेजिंग और डिलीवरी के बारे में
सभी मशीनें चित्रों की तरह वैक्यूम और लकड़ी की पैकिंग के साथ पैक की गई हैं।
शिपिंग: हम ईएमएस, यूपीएस, डीएचएल या टीएनटी द्वारा एयर मेल का उपयोग करके चीन की मुख्य भूमि से दुनिया भर में जहाज भेजते हैं।
भागों के लिए आपके अनुरोध के रूप में।--- मशीन के लिए समुद्री शिपिंग।
चरण 1. फिल्म पैकेजिंग: मशीन को धूल, पानी, दुर्घटना और झटकों से बचाएं
चरण 2. फोम+फिल्म पैकेजिंग जोड़ें: दोहरी सुरक्षित सुरक्षा, मशीन को क्रैश होने और हिलने से रोकें
चरण 3. अद्वितीय टिन फ़ॉइल पैकेजिंग: टिन फ़ॉइल पैकेजिंग जोड़ने से फिल्म को खरोंच से टूटने से बचाया जा सकता है।
चरण 4. अनुकूलित मजबूत लकड़ी के कार्टन पैकिंग: समुद्री जहाज के लिए अनुकूलित मजबूत लकड़ी की पैकिंग, मशीनें लकड़ी के कार्टन को ठीक करती हैं, टकराव और झटके को प्रभावी ढंग से रोकती हैं।
सामान्य प्रश्न
प्रश्न: आपके भुगतान की शर्तें क्या हैं?
उत्तर: डिलीवरी से पहले 100% भुगतान या अग्रिम में 50% जमा और बाकी शिपमेंट से पहले।
प्रश्न: आपके उत्पाद कैसे पैक किए जाते हैं?
उत्तर: सभी मशीनें चित्रों की तरह वैक्यूम और लकड़ी की पैकिंग के साथ पैक की जाती हैं।
प्रश्न: मैं जानना चाहूंगा कि आपकी मशीनों का परिवहन कैसे किया जाता है?
उत्तर: हम ईएमएस, यूपीएस, डीएचएल या टीएनटी द्वारा एयर मेल का उपयोग करके या भागों के लिए आपके अनुरोध के अनुसार चीन की मुख्य भूमि से दुनिया भर में जहाज भेजते हैं।--- मशीन के लिए समुद्री शिपिंग।
