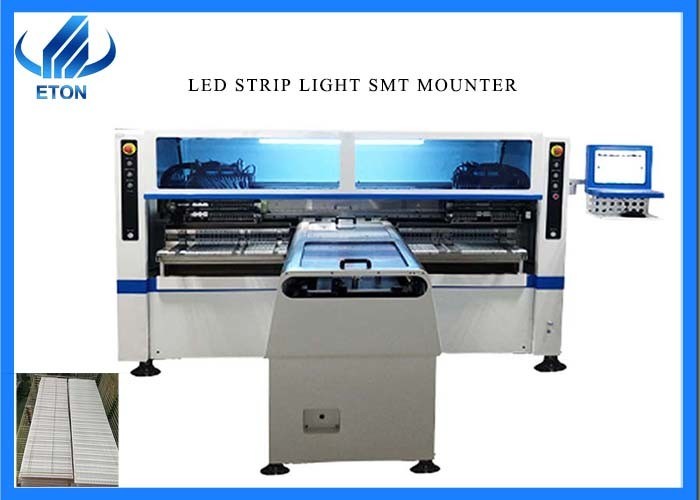

एलईडी स्ट्रिप लाइट श्रीमती मशीन

यहां एसएमटी लाइन पाई हैंएलईडी की संरचनापट्टी प्रकाश:एलईडी स्ट्रिप लाइट श्रीमती मशीन

एसएमटी मशीन फ़ंक्शन को एफपीसीबी पर सभी प्रकार की एलईडी चिप और अन्य एसएमडी घटकों को माउंट करने के लिए लागू किया जाता है।इसे व्यापक रूप से विभिन्न वॉटरप्रूफ स्ट्रिप लाइट पर लागू किया जाता है।

श्रीमती मशीन की विशेषताएं

1. मशीन बुद्धिमान है.एसएमटी मशीन को चलाना बहुत आसान है।अच्छे मानवीय इंटरफ़ेस से सुसज्जित

एसएमटी प्लेसमेंट मशीन का वर्कफ़्लो: बोर्ड फीडिंग और मार्क रिकग्निशन-> स्वचालित लर्निंग-> नोजल चयन-> फीडर चयन-> घटक चुनना-> मूल्यांकन करने के लिए घटक निरीक्षण-> प्लेसमेंट-> नोजल रिटर्न-> आउट बोर्ड

2. मशीन तीव्र गति वाली है।ETON हाई स्पीड माउंटर मशीन एक घंटे की क्षमता 4000 मीटर तक पहुंच सकती है

3. मशीन श्रम बचाने वाली है।एक श्रीमती लाइन में केवल 1-3 मजदूर लगते हैं।

ओवन मशीन की जाँच

रिफ्लो सोल्डरिंग के बाद चेक किया गया सर्किट बोर्ड स्वचालित रूप से सोल्डर हो जाएगा।सिद्धांत हीटिंग तत्व के माध्यम से गर्मी उत्पन्न करना है, और फिर निर्धारित तापमान सीमा के भीतर विभिन्न तापमान क्षेत्रों में तापमान बनाए रखने के लिए गर्म हवा परिसंचरण का उपयोग करना है, और टिन बनाने के लिए सर्किट बोर्ड को समान रूप से गर्म करना है, पहले से गरम करना, गर्म करना, फिर से प्रवाह करना और ठंडा करना। पेस्ट अपने आप पिघल जाएगा और सोल्डर हो जाएगा।

यहां यह ध्यान दिया जाना चाहिए कि रिफ्लो तापमान अच्छी तरह से नियंत्रित होना चाहिए।यदि यह बहुत कम है, तो सोल्डर पेस्ट पिघलेगा नहीं, और ठंडी वेल्डिंग होगी;यदि यह बहुत अधिक है, तो एफपीसी आसानी से झाग बन जाएगा और घटक जल जाएंगे।इसके अलावा, प्रीहीटिंग तापमान उचित होना चाहिए, यदि फ्लक्स पूरी तरह से अस्थिर होने के लिए बहुत कम है, तो रिफ्लो के बाद अवशेष रहेगा, जो उपस्थिति को प्रभावित करेगा;मोती.

सामान्य प्रश्न

Q1: उपरोक्त श्रीमती लाइन IP68 स्ट्रिप लाइट बना सकती है?

उत्तर: स्ट्रिप लाइट का वॉटरप्रूफ़ एक्सट्रूज़न मशीन से संबंधित है, जिसका निर्णय श्रीमती मशीन द्वारा नहीं किया जाता है।एसएमटी मशीन सभी प्रकार की एफपीसीबी लाइटिंग बना सकती है।यह वॉटरप्रूफ़ से पहले वाली लाइन है

Q2: 200 मीटर स्ट्रिप लाइट कैसे बनाएं?

ए: 200 मीटर स्ट्रिप लाइट रोल टू रोल है, ईटीओएन नॉन स्टॉप माउंटर मशीन टी9 श्रृंखला का उपयोग कर सकती है, लेकिन एक मीटर से एक मीटर वेल्डिंग के लिए एफ9 श्रृंखला का भी उपयोग कर सकती है।

Q3: क्या मैं आरएमबी द्वारा भुगतान कर सकता हूँ?

उत्तर: हाँ, हम USD और RMB स्वीकार कर सकते हैं।

Q4.मशीन की क्षमता क्या है?

ए: आमतौर पर, आदर्श परिस्थितियों में प्लेसमेंट मशीन निर्माता द्वारा गणना की गई प्लेसमेंट गति और उपयोग में वास्तविक प्लेसमेंट गति के बीच एक निश्चित अंतर होता है।आम तौर पर, प्लेसमेंट मशीन की प्लेसमेंट गति का वर्णन करने के लिए निम्नलिखित परिभाषाओं का उपयोग किया जा सकता है।

(1) माउंटिंग चक्र.यह प्लेसमेंट की गति को इंगित करने वाला सबसे बुनियादी पैरामीटर है, और प्लेसमेंट प्रक्रिया को पूरा करने में लगने वाले समय को संदर्भित करता है।प्लेसमेंट चक्र में घटक को चुनने, घटक को केंद्रित करने, निरीक्षण करने, रखने और चुने गए घटक स्थान पर लौटने से लेकर पूरी यात्रा शामिल है।

(2) बढ़ते दर.प्लेसमेंट दर प्लेसमेंट मशीन के तकनीकी विनिर्देश में निर्धारित मुख्य तकनीकी पैरामीटर है।यह आदर्श परिस्थितियों में प्लेसमेंट मशीन निर्माता द्वारा गणना की गई प्लेसमेंट गति है, और एक घंटे के भीतर पूर्ण किए गए प्लेसमेंट चक्रों की संख्या को संदर्भित करता है।प्लेसमेंट दर की गणना करते समय, आम तौर पर 12 निरंतर 8 मिमी टेप फीडर का उपयोग किया जाता है, और उपयोग किए गए पीसीबी पर पैड पैटर्न विशेष रूप से डिज़ाइन किया गया है।गणना करते समय, पहले 50-250 मिमी पीसीबी पर समान रूप से वितरित 150 चिप घटकों को माउंट करने के लिए प्लेसमेंट मशीन के समय को मापें, फिर एक घटक को माउंट करने के लिए औसत समय की गणना करें, और अंत में एक घंटे के प्लेसमेंट समय की गणना करें।घटकों की संख्या, यानी प्लेसमेंट दर.
