उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आयाम: | 2700 * 2300 * 1550 मिमी | पीसीबी आकार: | अधिकतम: 1200*330mm न्यूनतम: 100*100mm |
|---|---|---|---|
| पीसीबी मोटाई: | 0.5 ~ 5 मिमी | बढ़ते मोड: | ग्रुप पिकिंग और ग्रुप प्लेसिंग |
| बढ़ते परिशुद्धता: | ± 0.02 मिमी (सटीक दोहराएं) | बढ़ती हुई ऊँचाई: | मानक: ≤5 मिमी |
| बढ़ते गति: | 200000 ~ 250000 सीपीएच | फीडर स्टेशनों की संख्या: | 68 पीसीएस |
| सिर की संख्या: | 68 पीसीएस | शक्ति: | 380एसी 50 हर्ट्ज |
| बिजली की खपत: | 6 किलोवाट | एक्स, वाई, जेड एक्सिस ड्राइव तरीका: | उच्च अंत चुंबकीय रैखिक मोटर और सर्वो मोटर |
एलईडी ट्यूब लाइट स्ट्रिप लाइट 68 हेड्स 250000सीपीएच एसएमटी पिक एंड प्लेस मशीन
मशीन की विशेषताएं:
1. 0.6m,0.9m,1.2m कठोर पीसीबी और 0.5m,1m LED लचीली पट्टी पर लगाएं।उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्रियों के साथ उत्पादन, एलईडी चिप और प्रतिरोधी के किसी भी अनुपात के साथ बोर्ड के लिए उपलब्ध है।
2. डुअल आर्म चार मॉड्यूल, प्रत्येक बढ़ते भाग के लिए 17 नोजल, भाग ए/बी/सी/डी को अलग से या समकालिक रूप से लगाया जा सकता है।
3. विशिष्ट पेटेंट तकनीक: समूह में लेना और समूह में माउंट करना।

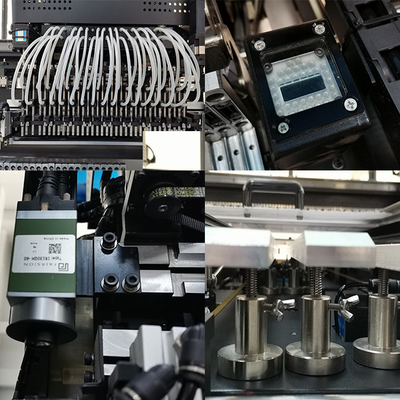

4.5 कैमरे, 2 फीडर डिबगिंग कैमरे, 2 नोजल डिबगिंग कैमरे, एक मार्क कैमरा, उच्च प्लेसमेंट सटीकता।
5. माउंटिंग स्पीड 200000~25000CPH तक पहुंच गई।
6. पूरी मशीन का सॉफ्टवेयर, सर्किट और हार्डवेयर संरचना सभी स्वतंत्र बौद्धिक संपदा अधिकारों के साथ हमारी कंपनी द्वारा स्वतंत्र रूप से विकसित की गई हैं।
मशीन मुख्य पैरामीटर:
| नमूना | HT-F9 (डुअल आर्म मैग्नेटिक लीनियर एलईडी हाई स्पीड पिक एंड प्लेस मशीन |
| आयाम(एल*डब्ल्यू*एच) | 2700*2300*1550मिमी |
| वज़न | 1700 किग्रा |
| पीसीबी की मोटाई | 0.5~5मिमी |
| बढ़ते परिशुद्धता | ±0.02मिमी |
| माउंटिंग मोड | लेने के लिए समूह और माउंट करने के लिए समूह |
| अवयव | LED3014/3020/3528/5050 और अवरोधक, कैपेसिटर, ब्रिज रेक्टिफायर |
| बढ़ती हुई ऊँचाई | ≤5मिमी |
| बढ़ते गति | 200000~250000 सीपीएच |
| कैमरे की संख्या | 5PCS(डिजिटल कैमरा) |
| फीडर स्टेशन की संख्या | 68 पीसीएस |
| सिर की संख्या | 68 पीसीएस |
| एक्स, वाई एक्सिस ड्राइव रास्ता | हाई-एंड चुंबकीय रैखिक मोटर+सर्वो मोटर |
| खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |
आवेदन पत्र:
यह मशीन 0.5 मीटर, 1 मीटर, 1.2 मीटर हार्ड लाइट बोर्ड या किसी भी लंबाई की लचीली पट्टी लगाने के लिए उपयुक्त है।यह उत्पादन कर सकता है
रैखिक उत्पाद जैसे लैंप ट्यूब, लचीली पट्टी, पैनल लाइट, डिस्प्ले स्क्रीन इत्यादि।

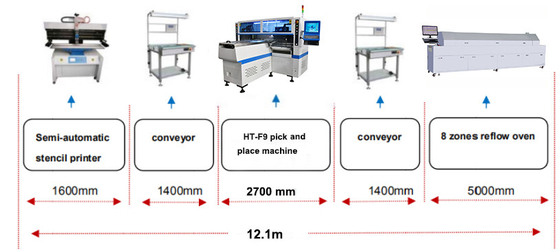

श्रीमती उत्पादन लाइन:
| 1 | सोल्डर पेस्ट प्रिंटर मशीन(सोल्डर पेस्ट प्रिंटिंग): घटकों को सोल्डर करने के अगले चरण की तैयारी के लिए सोल्डर पेस्ट या पैच गोंद को पीसीबी बोर्ड के पैड पर लीक किया जाता है। |
| 2 | कन्वेयर: मशीन को चुनने और रखने के लिए पीसीबी बोर्ड को ट्रांसमिशन करें, साथ ही, इसका उपयोग एसएमटी उत्पादन लाइनों के बीच कनेक्शन के लिए किया जाता है और इसका उपयोग लचीली पट्टी पीसीबी बोर्डों की बफरिंग के लिए भी किया जा सकता है। |
| 3 | मशीन HT-E8S-1200 चुनें और रखें: पीसीबी बोर्ड पर निश्चित स्थिति में सतह माउंट घटकों को सटीक रूप से माउंट करें। |
| 4 | कन्वेयर:पीसीबी बोर्ड को रीफ्लो ओवन में ट्रांसमिशन करें। साथ ही, इसका उपयोग एसएमटी उत्पादन लाइनों के बीच कनेक्शन के लिए किया जाता है और इसका उपयोग पीसीबी बोर्डों की बफरिंग के लिए भी किया जा सकता है। |
| 5 | रिफ़्लो ओवन में प्रवेश करना:घटकों को ड्राइवर बोर्ड से मजबूती से जोड़ने के लिए सोल्डर पेस्ट या डाई गोंद को पिघलाएँ। |
| 6 |
परीक्षा:परीक्षण करना कि उत्पाद का प्रदर्शन बरकरार है या नहीं (मैन्युअल निरीक्षण) |
पैकिंग:
हमारे फायदे:
1. हम स्वचालित हाई स्पीड पिक एंड प्लेस मशीन के अग्रणी निर्माता हैं।
2.80% बड़े और सूचीबद्ध एलईडी कारखाने हमारे ग्राहक हैं। हमारे पास दशकों से अधिक का विकास इतिहास है।
3. हमारे पास जियांग्शी में 50,000 वर्ग मीटर के क्षेत्र को कवर करने वाला एक औद्योगिक पार्क है, जिसमें विभिन्न मशीनें हैं।
4. हमारे पास विश्व रिकॉर्ड तोड़ने वाली हाई स्पीड पिक एंड प्लेस मशीन है, जिसकी गति 500000CPH तक पहुंच गई है।
5. हमारे पास स्थानीय भारतीय इंजीनियर हैं, जब तक आप मशीन खरीदते हैं, हम इंजीनियरों को आपको मुफ्त में इंस्टाल करने, डिबग करने और प्रशिक्षण देने की व्यवस्था करेंगे, जब तक आप मशीन चलाना नहीं सीख जाते, सेवा बहुत सुविधाजनक है।हम
मुंबई और नई दिल्ली में कार्यालय हैं, सहायता के लिए बहुत तत्पर।
सामान्य प्रश्न:
1..क्या आपके पास विदेशी इंजीनियर हैं?
हाँ बिल्कुल।हमारे पास भारत में स्थानीय इंजीनियर हैं, यदि आपको मशीन के बारे में कोई समस्या है, तो हम आपकी समस्या का समाधान करने के लिए भारत के इंजीनियर को भेज सकते हैं।
2.मैं आपसे यह मशीन कैसे खरीद सकता हूं?
a.इस उत्पाद के बारे में हमसे ऑनलाइन या ई-मेल द्वारा परामर्श लें।
बी.अंतिम कीमत, शिपिंग, भुगतान के तरीकों और अन्य शर्तों पर बातचीत करें और पुष्टि करें।
सी. आपको प्रोफार्मा चालान भेजें और अपने ऑर्डर की पुष्टि करें।
घ. प्रोफार्मा चालान पर अंकित विधि के अनुसार भुगतान करें।
ई. हम आपके पूर्ण भुगतान की पुष्टि के बाद प्रोफार्मा चालान के संदर्भ में आपके ऑर्डर की तैयारी करते हैं।
3.आपकी मशीनें मुख्य रूप से किन देशों को बेची जाती हैं?
हमारे उत्पाद तुर्की, मिस्र, भारत, पाकिस्तान, दक्षिण अफ्रीका, ब्राजील आदि सहित 20 से अधिक देशों और क्षेत्रों में निर्यात किए गए।
4.भुगतान की शर्तें क्या हैं?
टी/टी ठीक है। अग्रिम भुगतान 30%, डिलीवरी से पहले 70% भुगतान।
