उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| Warranty: | 1 Year | Applicable components: | 0402 |
|---|---|---|---|
| Condition: | 100% Original,Brand-new | Name: | SMT Pick and Place Machine |
| Application: | SMT Production Line | Mounting speed: | 250000 CPH |
| Type: | Automatic | Feeders: | 68pcs |
| हाई लाइट: | चुंबकीय रैखिक मोटर के साथ एसएमटी माउंटर,सर्वो मोटर के साथ एसएमटी माउंटर,5 मिमी पीसीबी मोटाई एसएमटी माउंटिंग मशीन |
||

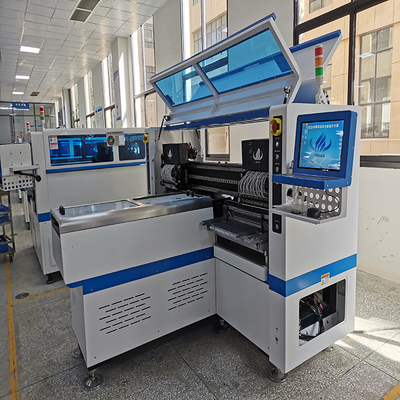

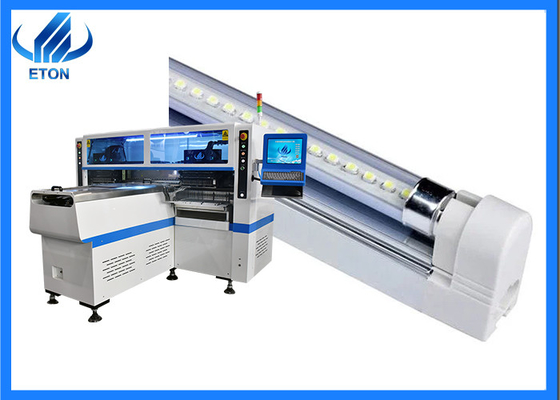

चुंबकीय रैखिक मोटर और सर्वो मोटर के साथ एसएमटी माउंटिंग मशीन, 0.5-5 मिमी पीसीबी मोटाई पिक एंड प्लेस मशीन
मुख्य पैरामीटर
| लंबाई | 2700 मिमी |
| चौड़ाई | 2300 मिमी |
| ऊंचाई | 1550 मिमी |
| कुल वजन | 1700 किग्रा |
| पीसीबी लंबाई चौड़ाई | अधिकतम: 1200*330 मिमी न्यूनतम: 100*100 मिमी |
| पीसीबी मोटाई | 0.5-5मिमी |
| पीसीबी क्लैम्पिंग | समायोज्य दबाव वायवीय |
| संचरण गति | >500मिमी/सेकंड |
| कन्वेयर ट्रांसमिशन | अधिकतम लंबाई: 1200 मिमी |
| बार-बार माउंटिंग परिशुद्धता | ±0.02मिमी |
| घटक स्थान | 0.5 मिमी |
| घटक की ऊंचाई | ≤5मिमी |
| संचरण दिशा | एकल (बाएँ→ दाएँ या दाएँ→ बाएँ) |
| फीडर स्टेशन की संख्या | 68पीसीएस |
| सिर की संख्या | 68पीसीएस |
| परिचालन लागत वातावरण | 23℃±3℃ |
| बिजली की खपत | 6 किलोवाट |
| ट्रांसमिशन मोड | ऑनलाइन ड्राइव |
| पोजिशनिंग तरीका | ऑप्टिकल |
| एक्स, वाई, जेड एक्सिस ड्राइव रास्ता | हाई-एंड मैग्नेटिक लीनियर मोटर और सर्व मोटर |
| खिलाने का तरीका | डबल मोटर के साथ इलेक्ट्रिक फीडर |
सुविधाएं
1. चुंबकीय रैखिक मोटर और सर्वो मोटर पिक एंड प्लेस मशीन, उच्च क्षमता के साथ एक ही समय में 4 प्रकार की सामग्रियों का उत्पादन।
2. यह 0.6M, 0.9M कठोर पीसीबी और 0.5M,1M एलईडी लचीली पट्टी के लिए उपयुक्त है और एलईडी चिप और अवरोधक के किसी भी अनुपात वाले बोर्ड के लिए उपलब्ध है।
3. इसमें डुअल आर्म चार मॉड्यूल हैं, प्रत्येक बढ़ते हिस्से के लिए 17 नोजल हैं, भाग ए या बी को अलग से या एक साथ लगाया जा सकता है।
4. माउंटिंग मोड: ग्रुप पिकिंग और ग्रुप प्लेसमेंट।
5. इष्टतम क्षमता 250000CPH तक पहुंच सकती है।
मल्टीफंक्शनल पिक एंड प्लेस मशीन के फायदे
1. मल्टीफंक्शनल एसएमटी मशीन की संरचना ज्यादातर आर्क संरचना को अपनाती है, जिसमें उच्च तेल सटीकता और अच्छे लचीलेपन की विशेषताएं होती हैं।
2, एक्स और वाई पोजिशनिंग सिस्टम में, स्क्रू विरूपण त्रुटि से बचने के लिए, सीधी स्थिति प्रतिक्रिया के लिए रैखिक झंझरी एनकोडर के साथ पूर्ण बंद-लूप सर्वो मोटर ड्राइव का उपयोग किया जाता है।कुछ लोग Y अक्ष में प्लेटफ़ॉर्म के दोनों किनारों पर डबल मोटर और डबल स्क्रू ड्राइव का उपयोग करते हैं।दोहरी ड्राइव और अन्य तकनीकी विशेषताओं के अलावा, अधिक उन्नत रैखिक चुंबकीय उत्तोलन मोटर्स भी हैं, लेकिन इसमें प्रत्यक्ष ड्राइव, कम घिसाव वाला यांत्रिक तंत्र, तेज प्रतिक्रिया, शांत, आसान रखरखाव और उच्च परिशुद्धता विशेषताएं भी हैं।
3, मल्टीफंक्शनल एसएमटी मशीन ज्यादातर फिक्स्ड सर्किट बोर्ड का उपयोग करती है, एक्स और वाई पोजिशनिंग को प्राप्त करने के लिए माउंटिंग हेड के मूवमेंट के साथ, टेबल के मूवमेंट के कारण नहीं और जड़ता और शिफ्ट के कारण बड़े या भारी घटकों का निर्माण करती है।
4, पारंपरिक वैक्यूम नोजल के अलावा सामग्री सक्शन में उपयोग किया जा सकता है, और विशेष नोजल का उपयोग विशेष आकार के घटकों के लिए किया जा सकता है जिन्हें अवशोषित करना मुश्किल होता है, और वायवीय क्लैंप का उपयोग उन घटकों के लिए किया जा सकता है जिन्हें वैक्यूम नोजल के साथ अवशोषित नहीं किया जा सकता है।
5, सभी सामग्री पैकेजिंग विधियों, जैसे कॉइल, ट्यूब, बॉक्स और ट्रे को स्वीकार कर सकते हैं।इसके अलावा, जब ट्रे अधिक सामग्रियों से भरी होती है, तो मल्टी-लेयर विशेष ट्रे फीडर स्थापित किया जा सकता है।
6, कुछ उत्पादों में, कुछ पिन एच पेस्ट घटकों को एक ही समय में अन्य पैच घटकों के साथ माउंट करने की आवश्यकता होती है और रिफ्लो सोल्डरिंग के माध्यम से, ऐसे पंच प्लग-इन घटकों को सम्मिलित करने के लिए मशीन में बड़ी दबाव माउंटिंग क्षमता की आवश्यकता होती है।कुछ मल्टीफ़ंक्शनल माउंटर्स के माउंटिंग हेड में उच्च दबाव माउंटिंग की क्षमता होती है, और माउंटिंग दबाव को प्रोग्राम द्वारा 5 किलोग्राम तक नियंत्रित किया जा सकता है।
7, स्कूल टाइमिंग में घटक आम तौर पर अप-व्यू कैमरे का उपयोग करते हैं, फ्रंट लाइट, साइड लाइट, बैकलाइट और ऑनलाइन लाइट और अन्य कार्यों के साथ, विभिन्न प्रकार के विभिन्न घटकों की पहचान कर सकते हैं।यदि घटक का आकार बहुत बड़ा है, कैमरे के FOV से अधिक है, तो अप-व्यू कैमरे का कई वीडियो फ़ोटो के बाद व्यापक रूप से विश्लेषण और सुधार भी किया जा सकता है, और कुछ मल्टी-फ़ंक्शन माउंटर माउंट हेड भी माउंट हेड मोबाइल कैमरों से सुसज्जित हैं, जो छोटे घटकों की पहचान कर सकते हैं।
